Архитектурные обмеры фасадов и внутренних помещений

ИСПОЛНИТЕЛЬНАЯ СЪЁМКА ФАСАДОВ И ВНУТРЕННИХ ПОМЕЩЕНИЙ

(АРХИТЕКТУРНЫЕ ОБМЕРЫ)

Исполнительная съёмка фасадов и внутренних помещений зданий (сооружений), памятников архитектуры, выполняется:

при реконструкции зданий и сооружений;
для проведения капитального ремонта;
для составления паспорта здания;
для проведения инженерных расчетов и проектирования зданий и сооружений;
для сдачи материалов в архив перед уничтожением объекта;
перед реставрацией здания или сооружения;
для определения объемов фактически выполненных строительно-монтажных работ;
для анализа закономерностей построения архитектурной формы;
для фиксации памятников архитектуры;
для установления соответствия фактических геометрических размеров здания или сооружения проектной документации и т.д.

Степень точности обмеров бывает различной и зависит от методики выполнения геодезических обмерных работ.

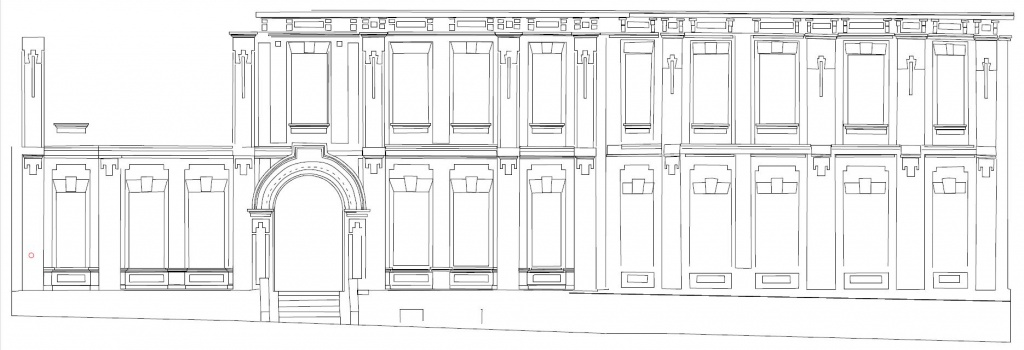

фасад 2.JPG

Основные этапы геодезических работ:

получение технического задания на проведение обмерных работ;
осмотр здания (сооружения);
создание единого планово-высотного обоснования;
инструментальная съёмка фасадов;
камеральная обработка полевых измерений;
передача планов фасадов Заказчику в формате "dwg", ''pdf'.

Обмеры во внутренних пространствах зданий выполняются сочетанием методов лазерной тахеометрии и лазерного сканирования. Результатом являются обмерные чертежи планов и разрезов здания, выполненные в единой системе координат и высот. Применение новейших технологий обмерных работ гарантирует высокую точность взаимного положения контуров в пределах всего объекта.

План (в архитектуре) – выполненное в определенном масштабе графическое изображение горизонтальной проекции здания (либо одного из его помещений) или комплекса зданий, или отдельных его частей. На плане могут быть указаны конструкции стен, опор и перекрытий, расстановка мебели в интерьерах, расположение оборудования и схема технологического процесса в производственных помещениях.

ACAD-2007 - 3-й этаж — без профилей плоский-Model.png

ACAD-2007 - 3-й этаж — без профилей плоский-Model.png

Использование возможностей сервиса ReCap^TM Pro от компании Autodesk

рекап 2.png

При необходимости возможно построение достаточно точных 3D моделей зданий (сооружений), карьеров, промышленных площадок и выпуск плоских чертежей с помощью сервиса ReCap Pro от компании Autodesk.
