Система пневмотранспорта для ОАО Мироновский Хлебопродукт

Объект: Котельная производственного здания

Адрес: Украина, г. Днепр (Днепропетровск), ОАО Мироновский Хлебопродукт

Задачи:

  • обеспечить пневмотранспорт (пересыпку) отопительного материала (шелуха) с кузова грузовых автомобилей в бункер;
  • автоматизация системы пневмотранспорта.

Техническое решение:

  •  Необходимый развиваемые расход воздуха не менее 6500 м3/ч
  •  Пылеулавливающий агрегат – циклон-разгрузитель ЦН-15-900, производительностью до 9 200 м3/ч, потери давления на максимальной производительности до 1400 Па.
  •  При протяженности воздуховода до 15 000 мм на данную производительность его диаметр не должен превышать 280 мм, соответственно потери давления по длине на вертикальном участке с учетом местных сопротивлений и участка гибкого воздуховода длиной 3000 мм составят не более 1350 Па.
  •  Необходимые параметры пылевого вентилятора – 6500 м3/ч, давление в рабочей точке не менее 2700 Па – модель ВРП 5-45, №5, первого исполнения, с электродвигателем 15 кВт/3000 об/мин.
  •  При установке циклона на бункер так же необходимо предусмотреть разделение транспортируемого материала и воздушного потока для предотвращения создания избыточного давления в бункере, для чего предлагается использовать шлюзовый питатель производительностью не менее 20 м3/ч – модель ШП 300/1 максимальная производительность до 28 м3/ч.

Выполнено:

  • Расчет системы пневмотранспорта и подбор необходимого оборудования
  • Выполнен чертеж бункера - конструктивная часть
  • Изготовлено оборудование и доставлено на объект
  • Произведены пусконаладочные работы

Оборудование:


  • Циклон ЦН-15-900

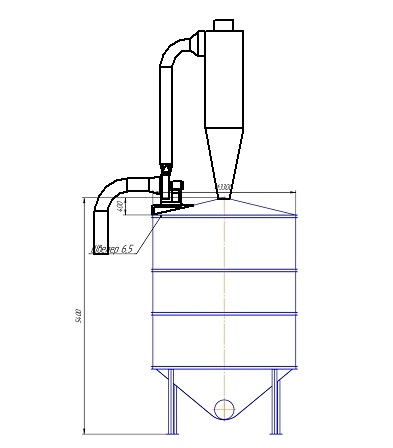

Эскиз сборочного.jpg  Циклон СЦН.jpg

  • Шлюзовый питатель ШП-300/1

Шлюзовой питатель.jpg

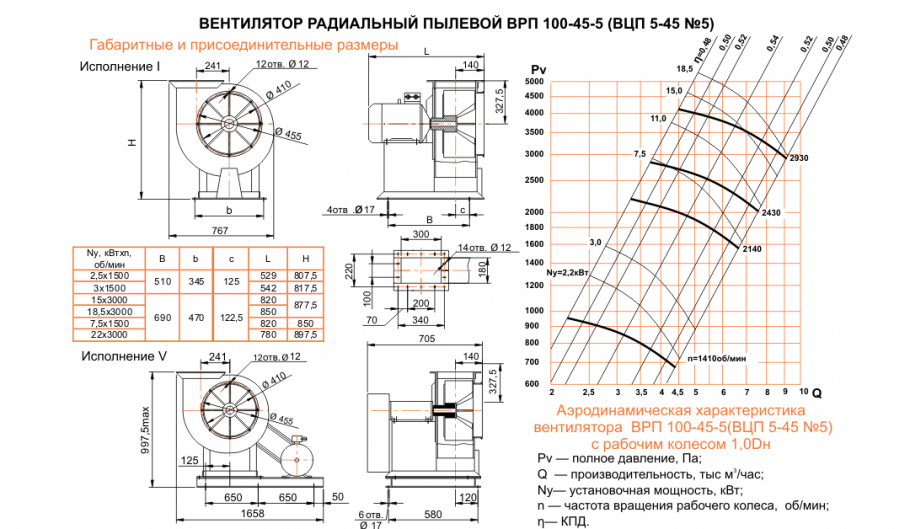

  • Вентилятор пылевой ВРП 5-45, №5, 1-е исп.
ВРП 100-45-5.png

  • Воздуховоды из оцинкованной стали
  • Воздуховод из полиуретана


Сроки выполнения работ:


  • Проектные работы - 1 неделя.
  • Изготовление оборудования - 2,5 недель.
  • Монтажные и пусконаладочные работы - 4 дня.
