Назначение

Трубопроводная арматураДля организации правильной эксплуатации систем водоснабжения и канализации используют различную арматуру. По назначению применения она бывает:
  • запорная - предназначенная для перекрытия поступления воды, необходима для отключения участков сети на время ремонта. Наиболее распространенный тип арматуры в системах водоснабжения и водоотведения;
  • регулирующая - регулирует параметры поступающей воды;
  • защитная - защищает поток жидкости от нежелательных изменений его параметров.

Основные виды

К запорной арматуре относятся краны, задвижки, вентили, поворотные затворы (заслонки), к регулирующей - регулирующие вентили, регулирующие клапаны, регуляторы давления, регуляторы уровня жидкости, дросселирующая арматура. Защитная - обратный клапан, отключающий клапан.

Кран представляет собой трубопроводную арматуру, у которой запирающий элемент имеет форму тела вращения и поворачивается вокруг своей оси, которая перпендикулярно расположена к направлению движения воды.

Вентиль - вид арматуры, у которой запорный элемент перемещается параллельно оси движения жидкости.

У задвижки такой элемент двигается возвратно-поступательно, перпендикулярно оси трубопровода.

Затвор имеет запорную часть в форме диска, который оборачивается по оси, параллельной или под каким-то углом к направлению хода жидкости.

По способу соединения с трубопроводом:
  • муфтовая
  • приварная
  • цапковая
  • фланцевая
  • штуцерная

Муфтовая арматураПриварная арматураЦапковое соединениеФланцевая арматураШтуцерная арматура


Муфтовая присоединяется к трубе муфтой, с внутренней стороны которой находится резьба. Применяют его для труб малого и среднего диаметра. Муфтовая арматура надежная и простая в исполнении, для ее монтажа достаточно гаечного или разводного ключа. Для большей герметизации применяют льняные волокна и ФУМ-ленты.

Приварная приваривается к трубопроводу и создает очень прочную конструкцию, но ее сложнее демонтировать и дольше монтировать. Приварку должны делать квалифицированные сварщики, чтобы исключить некачественную работу. Используют обычно для труб очень больших диаметров.

 Цапковая соединяется с помощью цапкового соединения. При цапковом соединении резьба находится на наружной стороне арматуры, которая присоединяется к внутренней стороне трубы. Подходит для трубопроводов малого диаметра.

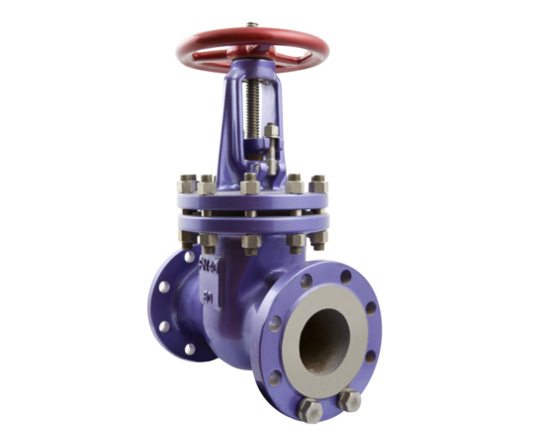

Фланцевая - фланцами, которые стягиваются болтами. Поддается многократному демонтажу и монтажу и применяется для труб диаметрами 50-500 мм.

 Штуцерную соединяют штуцером. Штуцер представляет собой втулку, на одном конце которой имеется внутренняя или наружная резьба, а другой конец имеет форму, зависящую от присоединения к другим деталям.  Её применяют для труб малого диаметра до 50 мм.

По типу управления:
  • на дистанционном управлении;
  • с помощью привода;
  • автоматическая;
  • с ручным управлением.
В зависимости от давления жидкости:
  • вакуумная (ниже 0,1 МПа)
  • низкого давления (от 0,1 до 1,6 МПа)
  • среднего  (от 1,6 до 10 МПа)
  • высокого  (от 10 до 80 МПа)
  • очень высокого  (более 80 МПа).
