Мультизональные системы кондиционирования

Мультизональная система кондиционирования предназначена для организации вентиляции и создания комфортного микроклимата во всех помещениях одного здания. Состоит из наружного и внутренних блоков, соединенных магистралью, по которой циркулирует хладагент. В таковом качестве используется одна из марок фреона.

Внешний – создает микроклимат и циркуляцию свежего воздуха. Температура регулируется индивидуальными пультами управления. Также может осуществляться с диспетчерского поста как всей установкой, так и отдельными элементами.
Первой компанией, которая приступила к выпуску подобного оборудования является Daikin с зарегистрированной торговой маркой VRV. Продукция остальных производителей обозначается аббревиатурой VRF.

Принцип действия

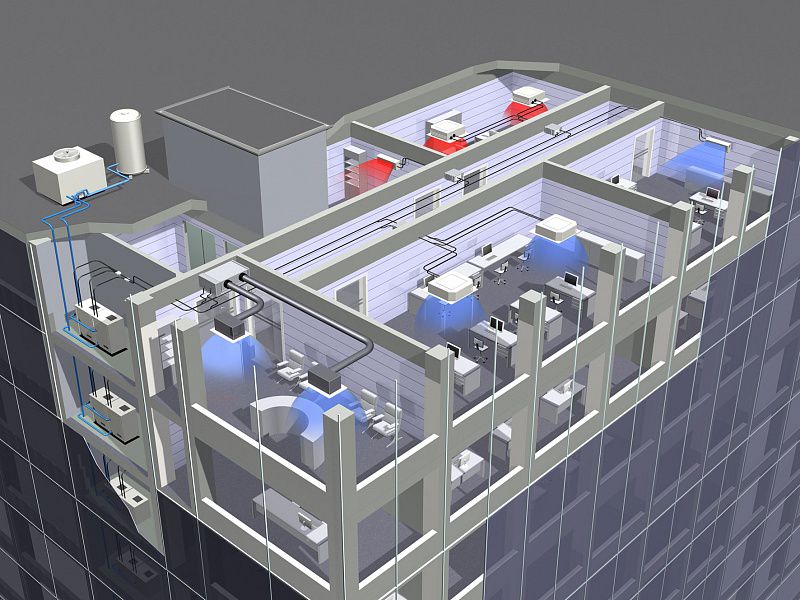

мультизональная система: схема работы VRV или VRF-система – это синонимическое название мультизональной конфигурации. Это установка, в которой подача хладагента к конечному потребителю варьируется самим потребителем. Климатические условия в каждой комнате независимы друг от друга и управляются внутри или с центрального поста.

Технические возможности такой системы и показатели работоспособности выше, чем у кондиционеров бытового или промышленного назначения. Мощность наружного оборудования достаточна для прокачки фреона на дистанцию больше чем 100 м.

Монтаж внутренних элементов

Очень схож с обычными кондиционерами :
по местоположению:
  • напольный;
  • потолочный;
  • колоновидный;
  • настенный.
по типу:
  • кассетный;
  • канальный.
Легко настраивается под требования заказчика и позволяет соблюдать разные температурные условия для разных помещений с калибровкой до 1 градуса.

Некоторые модели оснащены дополнительными фильтрами имеют возможность осушения воздуха. Это удобно тогда, когда одна часть помещений должна иметь повышенную влажность – выше 60%, а другая – нормальную. К такой категории относятся бассейны, сауны, СПА-салоны, солярии, лечебные учреждения.

В некоторых – реализовано раздельное регулирование: обогрев или охлаждение. Такая функция повышает стоимость, но является целесообразной для зданий с расположением офисов на южной и северной стороне. В солнечный осенний день на южной стороне будет жарко, а вот обитатели северных – нуждаются в дополнительном обогреве.

Управление может быть представлено индивидуальным пультом в каждом офисе и центральным пунктом. Осуществляется объединение нескольких VRV-систем в одну. Отдельные модели могут соединятся с приточно-вытяжной вентиляцией.

Особенности

Мультизональная система VRF SanyoТехнические параметры:
  • Холодильная мощность составляет от 10 до 150 кВт.
  • Низкий уровень энергопотребления – на единицу потребленной энергии приходится 4 единицы выработанной.
  • Блоки оснащены терморегулирующими вентилями, которые и регулируют поток фреона, с учетом заданной нагрузки.
  • Побочный эффект функционирования – снижение влажности, что хорошо для сохранности техники и здоровья людей.
  • Отлично функционирует даже при сверхнизких температурах.
  • Бесшумная работа т.к. все «шумные» части смонтированы вне комнат и офисов.
  • Срок эксплуатации – не менее 10 лет.
Высокая автоматизация элементов – в случае аварии, нерабочее устройство отключается автоматически, о чем подает сигнал на пост оператора. Сотрудники узнают об этом по красному сигналу светодиода на пульте и смогут пригласить инженера по обслуживанию самостоятельно тогда, когда центральный диспетчерский пульт не предусмотрен или отсутствует оператор. При этом авария на одном из них не влияет на функционирование в целом.

Задачи централизованного регулирования:
  • контроль оборудования;
  • управление модулями;
  • оптимизация.
Диспетчер или оператор распределяет мощность модулей, определяет условия работы. При отключении неиспользуемых помещений и переводе их в экономный режим – вы легко сократите до 40% потребления электроэнергии при неизменной производительности всей установки.

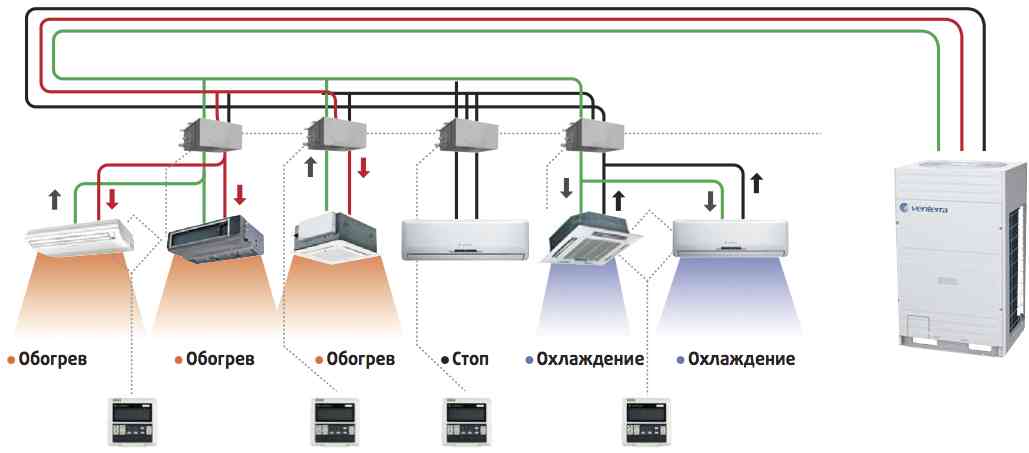

схема мультизональной системы Ventrra

Преимущества:

Системы:
  • расстояние между элементами практически не ограничено;
  • рассчитано на обслуживание большого количества комнат;
  • существует возможность регулирования оператором;
  • реально объединение нескольких систем в одну;
  • суммарная стоимость ниже, чем монтаж отдельных климатических устройств;
  • невысокие эксплуатационные расходы на поддержание функционирования.
Наружного блока:
  • • может устанавливаться в любом месте – на крыше или рядом со зданием;
  • • не влияет на уровень шума внутри.
Внутренних:
  • количество не ограничено;
  • размещаются там, где они нужны;
  • конфигурация может быть любой;
  • поддерживается индивидуальный режим для каждого.
Монтаж достаточно прост и состоит из прокладывания одного фреонопровода, который объединяет внешний модуль и до 30 внутренних. Возможно постепенное подключение дополнительных элементов. Деятельность полностью автоматизирована и может совмещаться с вентиляцией или противопожарными каналами.

Возможно резервное дублирование. При выходе из строя основного модуля, функционировать продолжает резервный. Это очень удобная функция для ситуаций, когда климат должен оставаться постоянным.
Сфера использования мультизональных систем кондиционирования:
  • отели;
  • театры;
  • элитные квартиры;
  • таунхаусы;
  • бизнес-центры;
  • больницы;
  • общественные здания.
Отличие VRV от сплит-систем:
  • Поддерживает расстояние между блоками с любым метражом, в то время как бытовые кондиционеры – 15 м. Увеличение дистанции свыше 20 м ведет к потере мощности и при 60 м становится не работоспособным.
  • Доступно обслуживание площади в тысячи метров. Для бытового прибора этот параметр не превышает 50 кв.м, а для промышленного – не более 150 кв.м.
  • Магистраль с циркулирующим по ней хладагентом занимает меньше места, быстрее монтируется, может безболезненно переделываться и наращиваться, в отличии от воздуховодов канальных систем.
  • Такая конфигурация не портит фасад в исторической зоне города и при этом создает современные условия регулирования климата.
Проектирование и установка VRV – это сложная задача, но экономически оправданная и демонстрирующая хорошие показатели в создании и поддержке микроклимата.
