Трубопроводная арматура – основные характеристики и особенности

Любая система отопления или снабжения, помимо основных устройств и сети трубопроводов, подразумевает установку регулирующих элементов – арматуры.

Арматура в трубопроводных сетях выполняет такие функции:

• Регулирование;
• Отключение;
• Распределение;
• Сброс;
• Смешивание;
• Разделение по фазам.

В целом, работа арматуры основывается на изменении ширины сечения в трубопроводе, по которому транспортируется (или в котором циркулирует) используемое рабочее вещество – жидкость, газ, порошкообразная масса и т д.

Изготовление арматурных элементов выполняется с применением таких материалов:

• Чугун;
• Сталь (углеродистая и легированная);
• Латунь;
• Сплавы (алюминиевые, никелевые, титановые);
• Бронза (безоловянного состава);
• Графит;
• Стекло;
• Фарфор;
• Керамический материал с высокой степенью кислотной стойкости;
• Полиэтилен;
• Текстолитовый материал.

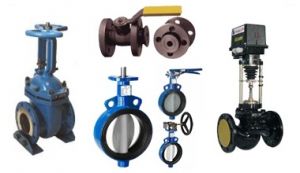

Типы арматуры, в зависимости от выполняемых функций:

• Запорная — обеспечивает герметичное перекрытие движения потока рабочего вещества. В свою очередь, запорную арматуру можно разделить на дренажную (спускная) и контрольную;
• Регулирующая — позволяет регулировать параметры рабочего вещества, путем увеличения или уменьшения его расхода. Сюда стоит отнести также редукционные (дроссельные) и запорно-регулирующие элементы;
• Защитная (в том числе обратная и предохранительная) — путем отключения определенного участка или рабочей линии позволяет обеспечить защиту всех элементов и трубных коммуникаций системы в случае возникновения аварийной ситуации;
• Распределительно-смесительная — обеспечивает распределение потока рабочего вещества на отдельные потоки и направления, а также смешивание потоков;
• Фазоразделяющая (в том числе конденсатоотводная) — разделяет потоки рабочих веществ, которые имеют разное фазовое состояние.

Для обеспечения функции управления элементами арматуры, могут применяться такие виды приводов:

• Ручной;
• Механический;
• Электрический;
• Пневматический;
• Гидравлический;
• Электромагнитный;
• Дистанционный (привод механического или ручного типа, расположен отдельно от  самого элемента, и передаваемый действие при помощи использования специальной передачи);
• Автоматический.

Для установки арматурного элемента на трубопроводе, могут использоваться соединения таких типов:

• Фланец;
• Муфта;
• Цапковое соединение;
• Штуцер;
• Сварное соединение.

Герметизация подвижного соединения арматуры с рабочим элементом, может быть выполнена с применением: сальника, сильфона, мембраны или герметизирующего шланга.
