Приточно-вытяжная вентиляция и система кондиционирования для стоматологической клиники, г. Киев

Объект: Стоматологическая поликлиника, 44 м2. Находится в 9-ти этажном жилом доме.

Адрес: Украина, г. Киев, Стоматологическая клиника.

Исходные данные:

Объект площадью 44 м2 находился в состоянии реконструкции с жилой однокомнатной квартиры на стоматологическую поликлинику.
Расположен на первом этаже жилого дома с собственным входом в помещение. Объект имеет два вентиляционных канала для вытяжки воздуха.

Задачи:

• Разработать проект системы вентиляции

• Подобрать компактного малошумного оборудования для приточной и вытяжной систем вентиляции

• Выполнить монтаж приточной и вытяжной систем вентиляции

• Выполнить прокладку фреоновой трассы для системы кондиционирования

• Выполнить пуско-наладочные работы системы вентиляции

• Разработать технический паспорт на системы вентиляции


Этапы выполнения работ:

Шаг 1
От Заказчика был получен план помещения со спецификацией. В телефонном режиме определили возможные варианты размещения вентиляционного оборудования, воздуховодов, внутренних и внешних блоков кондиционера.

Шаг 2
Был назначен выезд инженера-проектировщика для проведения замеров. После получения всех данных и окончательных пожеланий клиента приступили к подбору оборудования и визуализации систем вентиляции и кондиционирования

Шаг 3 (Концептуальное решение + монтажные работы)

 На объект монтажная бригада прибыла вместе с всем необходимым оборудованием. Заказчиком была организована подготовка отверстий в наружной стене для забора воздуха приточной системы и для выхода фреоновой трассы кондиционирования.
Системы притока и вытяжки были рассчитаны на подачу и забор воздуха для кабинетов врача-стоматолога. Вентиляционное оборудование размещено в помещении стерелизацийнои для уменьшения звуковой нагрузки на работающих и посетителей. Заказчиком обсуждался, что система круглых воздуховодов с оцинкованного металла должна быть спрятана в короб размером 500 * 500. Подача и забор воздуха организовывалась через анемостаты, которые были расположены в каждом кабинете

Установка и монтаж оборудования были произведены в два этапа.

На первом этапе:

1. Первоначально было смонтировано оборудование приточной системы.
Оптимальным вариантом стали: вентилятор ВЕНТС ВКМ 125, шумоглушитель 125/600, нагреватель электрический на 2.4 кВт.

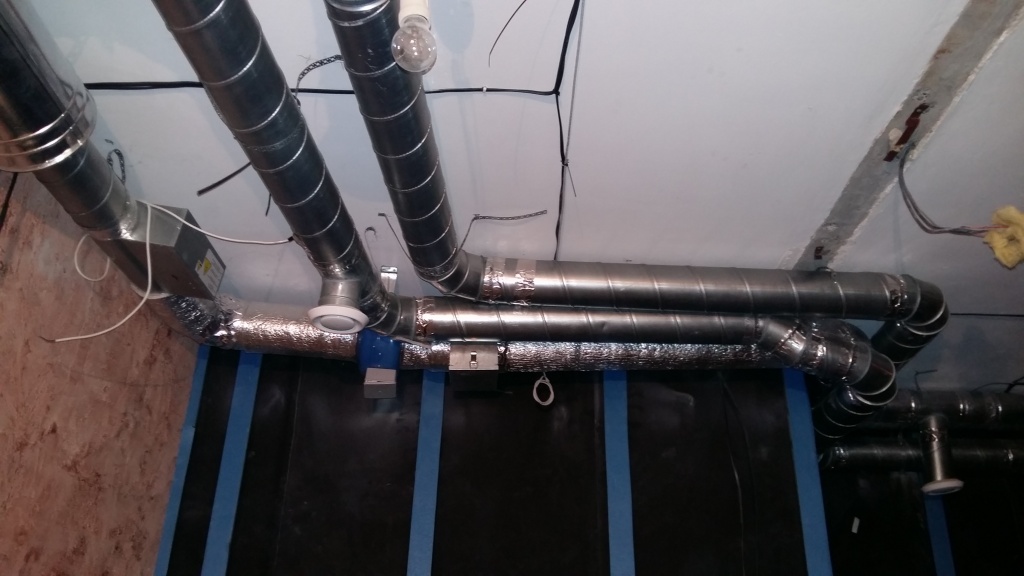

Воздуховод к нагревателя изолирован специальной изоляцией для предотвращения образования конденсата при подаче холодного воздуха. Ветка воздуховода к вентилятору и после него расположены одна под другой.
2. Следующим этапом было установка оборудования вытяжной системы.
Поскольку выброс воздуха осуществляется в существующий вентиляционный канал была предложена установка вентилятора ВЕНТС ТТ САЙЛЕНТ-М 150 и дополнительного шумоглушителя. Данные действия были обусловлены желанием Заказчика уменьшить передачу шума по этому каналу. Воздуховоды прокладывались максимально близко к существующему уже приточному воздуховоду.
3. Параллельно с монтажом приточных и вытяжных воздуховодов происходила прокладка фреоновой трассы и дренажной трубки для системы кондиционирования, что предусматривает дальнейшее установление мульти-сплит системы с тремя внутренними блоками.
4. Вытяжная вентиляция в санузле организована путем установки вентилятора ВЕНТС 150М с выводом воздуховода к существующему вытяжного канала.

Параллельно с прокладкой оборудования и воздуховодов все соединения герметизировались клейкой алюминиевой лентой. В результате, как и предполагалось, система воздуховодов была спрятана в короб, а оборудование - под подвесной потолок.





На втором этапе:

После завершения монтажных работ нашими электриками осуществлялось подключение электрооборудования к сети и установка автоматики, что позволило регулировать обороты вентиляторов и температуру нагревателя.
Следующим этапом стали пуско-наладочные работы на объекте с урегулированием расхода воздуха в анемостат в соответствии с проектом.

Завершающим этапом стала разработка инженерами технического паспорта на системы вентиляции.
