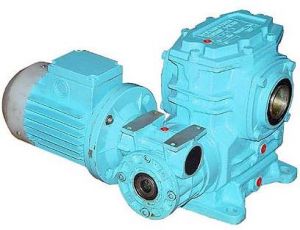

МЧ2

Мотор-редуктор типа МЧ2 – использует в основе своей работы двухступенчатую передачу  червячного типа.

Двухступенчатые червячные мотор-редукторы типа МЧ2 являются одними из наиболее востребованных в использовании среди мотор-редукторов с червячной передачей.

Такие мотор-редукторы позволяют использовать плавный ход при низкой скорости вращения вала и высоком значении крутящего момента входного вала передачи.

Наиболее частыми сферами использования мотор-редукторов типа МЧ2 являются промышленность, разных направлений – легкая, обрабатывающая, машиностроительная, а также строительство и транспорт. Чаще всего приходится использование мотор-редукторов МЧ2 именно на машинах подъема и транспортировки, которые используются в строительстве и машиностроении. Но тем не менее, благодаря своим характеристикам и возможности оптимального подбора, их использование возможно совместно с оборудованием и техникой достаточно многих и разных направлений.

Основные условия использования червячных мотор-редукторов МЧ2:

• Входной и выходной валы могут вращаться в любом направлении (направление вращения валов не имеет значения в работе мотор-редуктора);
• Допускается работа мотор-редуктора с применением нагрузки, которая может быть как постоянной, так и переменной, включая предельные показатели номинального крутящего момента;
• Мотор-редуктор может использоваться в условиях сухого, влажного и умеренного климата типа У3 и Т2 (исходя из описания в ГОСТ 15150-69);
• Высота над уровнем моря территории использования мотор-редуктора – не больше 1000 м (если необходимо использовать устройство на уровне высоты больше,  необходимо опираться на указания по соответствию гост 183-74);
• Использование мотор-редукторов МЧ2, согласно требованиям, возможно в помещении, в котором нет опасности взрыва либо других влияний агрессивного характера;
• Максимальный допустимый уровень содержания пыли в воздухе – 10 мг/м³;
• Сеть электропитания – с подачей переменного тока, при показателе напряжения 220/380В и частоты 50/60Гц.

Направления и варианты применения червячных мотор-редукторов типа МЧ2

Мотор-редукторы МЧ2 могут использоваться в самых разных сферах промышленности, а  также для приведения в действие машин сельскохозяйственного направления. Основными, наиболее частыми направлениями использования мотор-редукторов МЧ2  являются:

• Подъемное и транспортное оборудование, которое используется для перемещения грузовых материалов – транспортные машины, конвейеры, ленты;
• Различные станки и обрабатывающее оборудование, в частности наиболее активно используются такие мотор-редукторы при обработке пластика;
• Техника машиностроения;
• Машины и агрегаты пищевой промышленности, которые запускаются в действие при помощи привода;
• Другие виды промышленности и производства – деревообработка, производство пластика;
• Легкая промышленность (в основном, совместно с материал обрабатывающим оборудованием).

Преимущества использования мотор-редукторов МЧ

Мотор-редукторы типа МЧ обладают преимуществами, исходя из своих конструктивных особенностей – ведь в них используется передача червячного типа, которая имеет преимущества в передаче усилия и больший показатель эффективной работы перед остальными типами передач. Принцип работы червячной передачи основан на взаимодействии двух элементов – червяка и червячного зубчатого колеса, которые, благодаря своему строению, имеют более плотную сцепку, что и вызывает более эффективную работу. Потому выделяются рабочие преимущества в использовании мотор-редукторов МЧ2:

• Плавная и слаженная работа внутренних элементов;
• Снижение уровня шума благодаря плавному ходу передачи (передачи другого типа являются более шумными в работе);
• При возникновении «заедания» рабочих элементов механизма мотор-редукторы типа МЧ2 могут самостоятельно блокировать работу и дальнейшее движение механизмов;
• Поскольку мотор-редуктор может остановиться самостоятельно при возникновении сбоя, это существенно влияет на долгосрочность работы его элементов и уменьшает их износ;
• Для обеспечения корректного функционирования мотор-редукторов МЧ2 не требуется большого количества материала для смазки рабочих элементов.

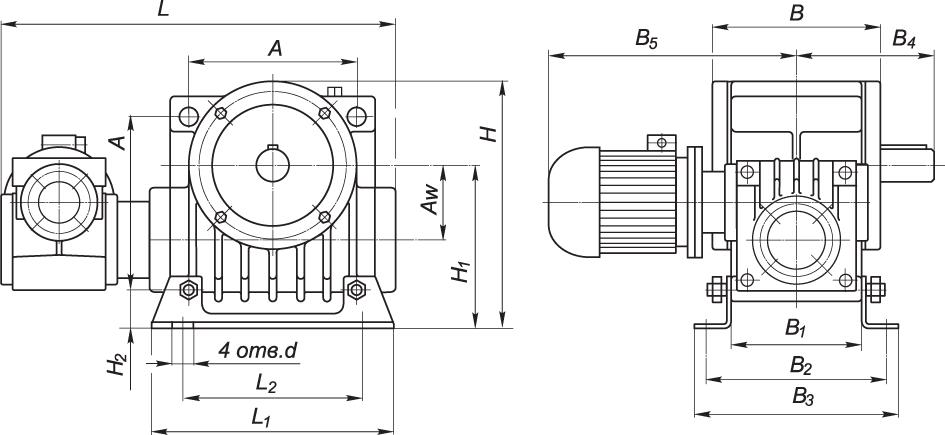

В следующей таблице приведены параметры габаритных размеров мотор-редукторов типа МЧ2-40, МЧ2-63, МЧ2-80, а также наглядная схема.

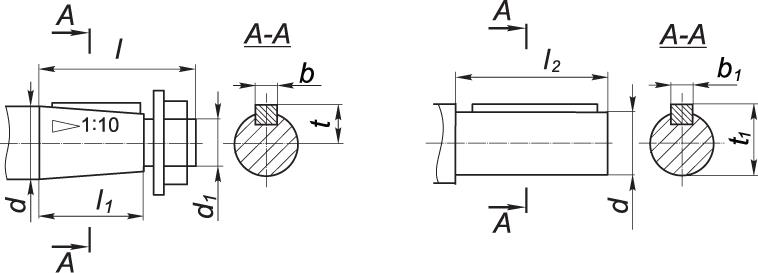

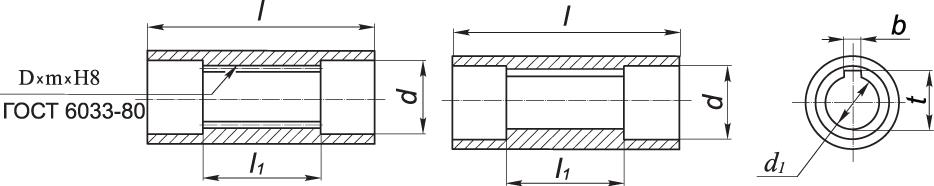

Для того, чтобы определить возможность установки мотор-редукторов МЧ2-40, МЧ2-63, МЧ2-80, в таблице приведены установочные (монтажные) размеры данных мотор редукторов, также со схемой.

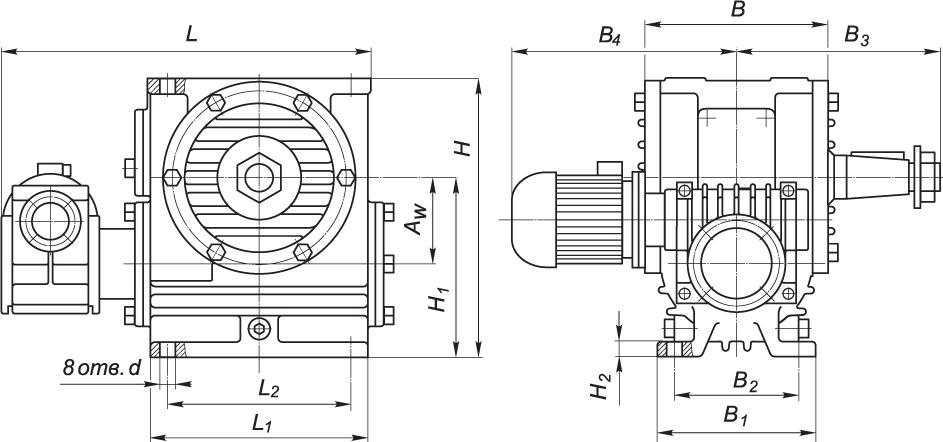

Габаритные размеры мотор-редукторов типа МЧ2-100, МЧ2-125, МЧ2-160 несколько отличаются от остальных, потому их параметры определены в следующей таблице.

При выборе мотор-редукторов МЧ2-100, МЧ2-125, МЧ2-160 необходимо учитывать их размеры для монтажа, чтобы была возможность использовать устройство корректно, при правильном креплении.

Варианты возможностей по установке мотор-редукторов типа МЧ2

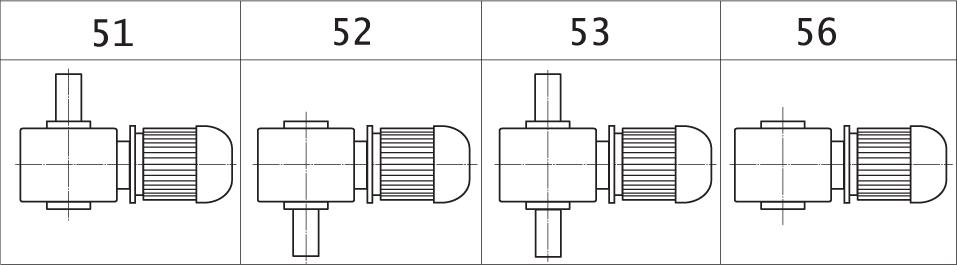

Ниже приведена схема, которая указывает варианты сборки и установки мотор-редуктора. Существует четыре варианта схемы.

Приведен вид мотор-редуктора сверху, при этом учитывается, что червяк в паре передачи размещается именно внизу колеса, хотя возможны и другие варианты комплектации и размещения рабочей пары передачи.

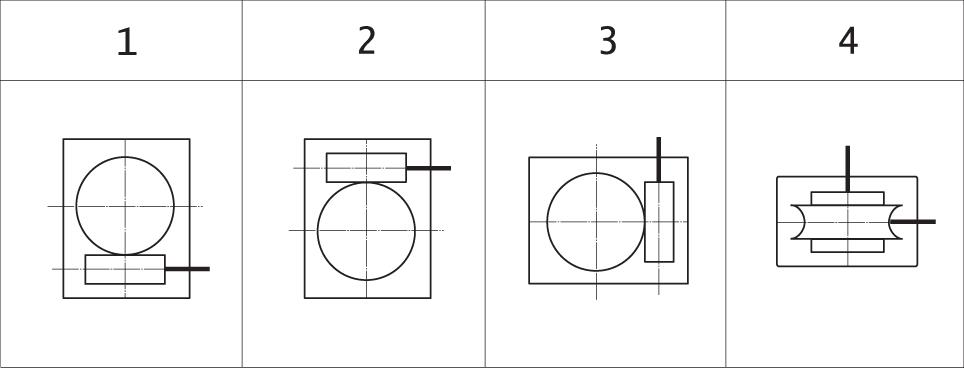

На следующем рисунке приведены примеры расположения пары передачи – червяка и червячного колеса – между собой. Относительно зубчатого колеса червяк может быть размещен сверху, сбоку, снизу или спереди. На приведенной ниже схеме проиллюстрированы варианты размещения червячной пары. При этом стоит учитывать, что мотор-редуктор указан в виде сбоку.

Какие показатели необходимо учитывать при выборе мотор-редуктора МЧ2

В основные параметры, которые должны учитываться при выборе мотор-редуктора конкретного типа и маркировки, входят не только его технические характеристики, которые обеспечат нам необходимый уровень эффективности и КПД, но и показатели рабочего пространства, его климатические характеристики, а также тип рабочего пространства относительно условия работы.

Для правильного подбора мотор-редуктора МЧ2, а также для организации его долгосрочной и оптимальной работы, необходимо учитывать особенности и показатели таких параметров:

• Направления работы и условия эксплуатации машины или механизма, который будет запускаться при помощи мотор-редуктора;
• Необходимое значение номинального крутящего момента на входном валу;
• Необходимое значение номинальной частоты вращения входного вала;
• Необходимое значение номинальной частоты вращения выходного вала
• Показатели работы и условия эксплуатации электродвигателя, который используется в мотор-редукторе;
• Необходимое время работы мотор-редуктора и приводимого механизма в сутки (средний показатель, при работе без перерывов и отключений);
• Количество запуска в работу и выключения двигателя мотор-редуктора за период времени его работы;
• Наличие возможных нагрузок (включая их периодичность, направление, мощность, равномерность, а также частоту и величину);
• Присутствие возможных сторонних помех, которые могут влиять на работу оборудования и его эксплуатацию – шумы, вибрации, колебания,   удары, толчки (при определении таких возможных помех стоит учесть наличие разных гибких и подвижных деталей в оборудовании – например, муфт, ведь они могут создавать подобного рода влияние);
• Длительность пуска оборудования при наличии нагрузки;
• Уровень радиальной консольной нагрузки  на концах входного и выходного валов;
• Реальные показатели климата окружающей среды;
• Характеристики рабочего помещения и общие показатели рабочей зоны.

Пример маркировки выбранного мотор-редуктора:

Для приведения примера используем следующую маркировку мотор-редуктора типа МЧ2:

МЧ2-40-0,7-52-1-У3, ТУУ 29.1-24587406.003-2003

В данной маркировке обозначения имеют следующее значение:

• МЧ2 - тип мотор-редуктора;
• 40 - межосевое расстояние валов, мм;
• 0,7 – номинальный показатель частоты вращения выходного вала, об/мин;
• 52 - вариант сборки;
• 1 - вариант расположения червячной пары (подбирая по схеме, которая описана выше);
• У3 - климатическое исполнение и категория размещения (относительно нормативной документации).
