Циклон СЦН-50 - группа из 4 циклонов на общем бункере

Циклоны СЦН-50 – группа из четырех циклонов на общем бункере

Модель

Производительность, м³/ч

Габаритные размеры, мм

Объем бункера, м³

Масса, кг

Цена, грн

D

H/H1

H2

B

B2

D/d

СЦН-50-400х4

4520-6328

400

3170/1830

860

1100

1100

400/200

1,03

501

СЦН-50-500х4

7040-9892

500

4100/2155

1400

1600

1600

550/200

2,64

885

СЦН-50-600х4

10172-14240

600

4600/2480

1400

1600

1600

600/200

2,64

1061

СЦН-50-700х4

13848-19384

700

5550/2810

2000

2100

2100

700/200

5,45

1606

СЦН-50-800х4

18088-25320

800

6050/3130

2000

2100

2100

800/200

5,45

1842

СЦН-50-900х4

22892-32048

900

6375/3455

2000

2400

2400

900/200

7,07

2201

СЦН-50-1000х4

28260-39564

1000

7400/3780

2500

2600

2600

1000/200

9,48

2795

СЦН-50-1200х4

40696-56972

1200

8050/4430

2500

3100

3100

1000/200

13,36

3692

Циклон СЦН-50 - группа из 4 циклонов на общем бункере – особенности и преимущества применения

Циклоны СЦН-50 в группе из четырех одиночных цилиндров на общем бункере представляют собой конструкцию циклона, которая отличается такими параметрами:

• Повышенная производительность;
• Повышенная эффективность работы (процент очистки достигает 90-92%);
• Упрощенное обслуживание (все цилиндры отводят пыль в единый бункер, который требует очистки с определенным временным интервалом, по степени его общего заполнения).

Благодаря таким особенностям циклоны СЦН-50 в группе из 4-х цилиндров являются отличным решением для проведения очистки как пространств большой площади, так и пространств с высоким уровнем запыленности, для которых требуется удаление пылевых частиц более тщательно (с большим показателем эффективности).

Естественно, поскольку в конструкции задействовано 4 цилиндра циклонов СЦН-50, габариты данных агрегатов будут увеличены.

Направления и особенности использования

Групповые циклоны СЦН-50 из четырех цилиндров специально сконструированы для очистки пространства от твердых частиц и абразивов. Благодаря стенкам каждого корпуса толщиной 3 мм (или более, по заказу пользователя), данные агрегаты могут работать с абразивами без физического износа.

Применяя группу циклонов СЦН-50 из четырех одиночных цилиндров, можно удалять большинство распространенных видов пыли, а также твердых частиц:

• Зерна;
• Древесины;
• Металла;
• Строительных материалов;
• Технической и производственной и другой пыли.

Часто группу циклонов СЦН-50 из четырех цилиндров применяют и в пищевом производстве. Актуально также их применение в системах очистки воздуха, поступающего через систему вентиляции или аспирации. Также циклоны СЦН-50 в групповом исполнении могут очищать смеси газов и газов с воздухом.

Конструкция и комплектация

Для конструирования корпусов и элементов группового циклона СЦН-50 из 4- цилиндров стандартно используется углеродистая сталь. На заказ можно изготовить циклоны из:

• Нержавеющей стали (более легкая конструкция, также по своим свойствам актуальна для направлений пищевого производства);
• Другого металла, который подойдет по предпочтениям пользователя.

Группа циклонов с четырьмя одиночным цилиндрами СЦН-50 включает в комплектацию такие элементы:

• Четыре корпуса циклона СЦН-50 в одиночном исполнении (нужного диаметра);
• Патрубка подачи воздуха в циклон (общий для всех цилиндров);
• Патрубка выведения чистого воздуха(общий);
• Бункера для накопления и удаления абразивов и пыли (общий для всех цилиндров).

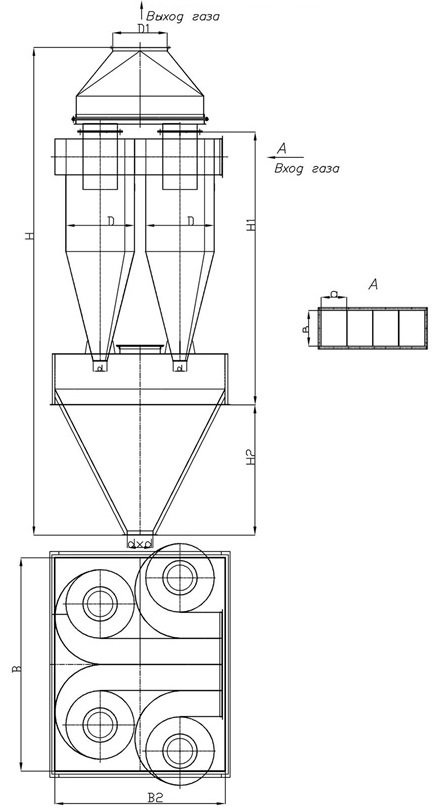

Чертеж группы из четырех циклонов СЦН-50 на общем бункере

Купить циклон СЦН - 50 Вы можете в нашей компании
