Циклоны ЦОЛ

9
Умолчанию Цене Рейтингу
12 48
Артикул: -
(0)
Циклон ЦОЛ-15 – это специально разработанный для отделения зерновой пыли в сельскохозяйственной отрасли пылеуловитель, который также используется на деревообрабатывающих объектах. Характеристики Производительность по воздуху: 15000 м3/ч Диаметр: 1766 мм Высота: 5898 мм  Размер патрубка: 363х635 мм Масса: 718,6 кг
25 660 грн. за шт
В наличии 3
- +
Артикул: -
(0)
Является самым оптимальным решением для очистки зерновой пыли. Может эффективно использоваться во всех сельскохозяйственных отраслях и в промышленной деревообработке. Характеристики Производительность по воздуху: 1000 м3/ч Диаметр: 453 мм Высота: 1503 мм  Размер патрубка: 93х163 мм Масса: 47 кг
1 740 грн. за шт
В наличии 3
- +
Артикул: -
(0)
Это наиболее рациональное решение для отделения древесной и зерновой пыли. Эффективно используется в деревообрабатывающей промышленности и во всех сельскохозяйственных отраслях. Характеристики Производительность по воздуху: 1500 м3/ч Диаметр: 560 мм Высота: 1838 мм  Размер патрубка: 115х200 мм Масса: 64,5 кг
2 390 грн. за шт
В наличии 3
- +
Артикул: -
(0)
Предназначен для отделения пыли от загрязняющих взвешенных частиц в воздухоочистительных системах разных промышленных объектов, таких как зерносушилки, элеваторы, комбикормовые заводы и зернохранилища. Характеристики Производительность по воздуху: 4500 м3/ч Диаметр: 969 мм Высота: 3260 мм  Размер патрубка: 199х348 мм Масса: 47 кг
6 480 грн. за шт
В наличии 2
- +
Артикул: -
(0)
Качественно и эффективно очищает большие воздушные массы от мусора, зерновой пыли, шелухи и прочих загрязнителей. Особенно востребован в сельскохозяйственной и деревообрабатывающей отраслях. Характеристики Производительность по воздуху: 3000 м3/ч Диаметр: 788  мм Высота: 2653 мм  Размер патрубка: 162х283 мм Масса: 125 кг
4 629 грн. за шт
В наличии 3
- +
Артикул: -
(0)
Очень эффективное пылеулавливающее оборудование, превышающее возможности своих более устаревших предшественников: показатели по улавливанию пыли на 30% выше аналогов. Характеристики Производительность по воздуху: 6000 м3/ч Диаметр: 1105 мм Высота: 3733 мм  Размер патрубка: 229х400 мм Масса: 273,6 кг
10 132 грн. за шт
В наличии 3
- +
Артикул: -
(0)
Это один из наиболее эффективных и рациональных вариантов промышленных пылеуловителей, который безупречно подходит для внедрения в системы, связанные с отделением зерновой пыли. Характеристики Производительность по воздуху: 9000 м3/ч Диаметр: 1367 мм Высота: 4529 мм  Размер патрубка: 281х492 мм Масса: 401,5 кг
14 337 грн. за шт
В наличии 3
- +
Артикул: -
(0)
Высококачественное пылеулавливающее промышленное оборудование, которое продуктивно отделяет воздушные потоки от пыли и прочих загрязнителей и применяется в паре с вентилятором. Характеристики Производительность по воздуху: 12000 м3/ч Диаметр: 1580 мм Высота: 5260 мм  Размер патрубка: 325х568 мм Масса: 597,5 кг
21 336 грн. за шт
В наличии 3
- +
Артикул: -
(0)
Циклон считается наиболее эффективным и качественным пылеулавливающим агрегатом, который оптимально подходит для отделения воздуха в промышленности от различного мусора, зерновой пыли и древесной тирсы. Характеристики Производительность по воздуху: 18000 м3/ч Диаметр: 1932 мм Высота: 6341 мм  Размер патрубка: 398х697 мм Масса: 840 кг
29 994 грн. за шт
В наличии 3
- +

Циклоны ЦОЛ

Циклоны ЦОЛ для очистки зерновых

Номера циклонов:

Производительность,
м3

Размеры, мм

Масса,
кг

Цена, грн.. с НДС

         D               H             AxB

1

1000

453

1503

93х163

47

1513

1,5

1500

560

1838

115х200

64,5

2078

3

3000

788

2653

162х283

125

4025

4,5

4500

969

3260

199х348

175

5635

6

6000

1105

3733

229х400

273,6

8810

9

9000

1367

4529

281х492

401,5

12467

12

12000

1580

5260

325х568

597,5

18553

15

15000

1766

5898

363х635

718,6

22313

18

18000

1932

6341

398х697

840

26082

Цены на циклоны ЦОЛ даны без стоимости бункера, постамента и пылевого затвора (стоимость рассчитывается отдельно).

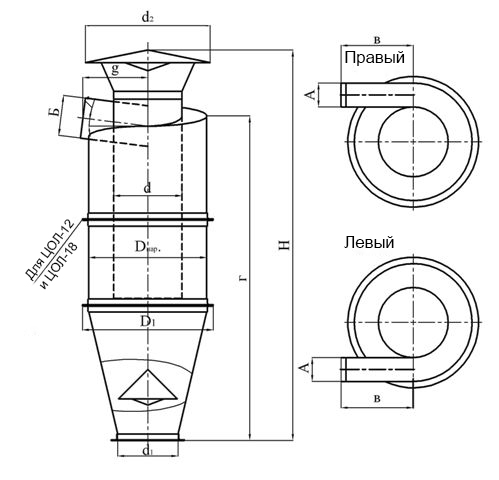

Схема установочных размеров к циклонам ЦОЛ

COL_RAZMERI

Таблица установочных размеров к циклонам ЦОЛ

Циклон

Размеры в мм

A

B

D

d

H

ЦОЛ-1

93

163

453

150

1503

ЦОЛ-1,5

115

200

560

180

1838

ЦОЛ-3

162

283

788

220

2653

ЦОЛ-4,5

199

348

969

220

3260

ЦОЛ-6

229

400

1105

300

3733

ЦОЛ-9

281

492

1367

300

4529

ЦОЛ-12

325

568

1580

300

5260

ЦОЛ-15

363

635

1766

300

5898

ЦОЛ-18

398

697

1932

300

6341

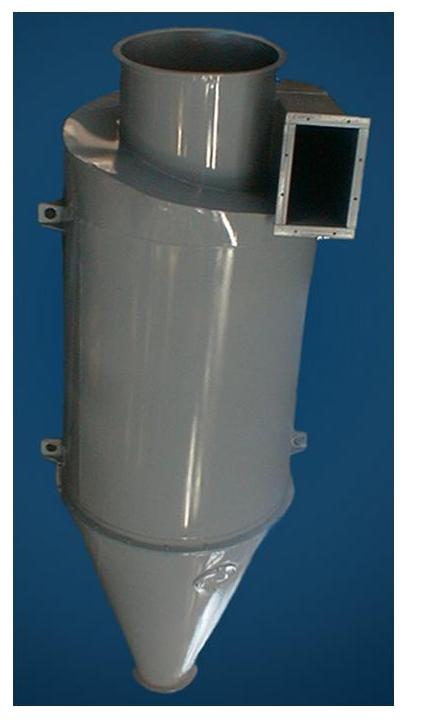

Циклоны ЦОЛ – общие сведенья

Циклон ЦОЛ широко используются для очистки воздуха от зерновой пыли, шелухи, мусора и других частиц. Его спроектировали специально, как Циклон ЦОЛочистительное оборудование для работы в сельскохозяйственных отраслях, на комбикормовых заводах, элеваторах, зерносушилках, зернохранилищах и т. д. Данная модель спроектирована на базе циклона ЛИОТ и является его усовершенствованным аналогом. Главное отличие этого оборудования в том, что циклон ЦОЛ имеет гораздо лучшие показатели по улавливанию пыли, чем циклон ЛИОТ практически на 30%. Довольно часто эти циклоны можно встретить в деревообрабатывающей промышленности. Очистка воздуха в циклоне ЦОЛ, как и во многих других циклонах основана на центробежной силе.

Процесс очистки газа циклоном включает:

  • Поступление воздуха с зерновой пылью, мусором, шелухой в циклон (со стороны);
  • За счет центробежной силы твердые частицы начинают сталкиваться со стенками и по спирали двигаться вниз в направлении бункера;
  • Очищенный газ покидает циклона через отверстие, которое находится сверху;
  • Зерновая пыль и прочий мусор скапливается в бункере.

Циклон ЦОЛ один из лучших вариантов для проектирования в системы связанные с очисткой зерновой пыли. Простота конструкции данного циклона обеспечивает эффективность его работы и значительно упрощает требуемое регулярное обслуживание циклона.

Монтаж

Циклон ЦОЛ применяется в паре с вентилятором. Существует две комбинации их размещения. В первом случае первым монтируется циклон, а затем вентилятор. Во втором случае наоборот, первым монтируется вентилятор. Для очистки от зерновой пыли обе комбинации равнозначны и определяются из условий размещения на объекте. Перед циклоном целесообразно ставить пылевой вентилятор. После циклона можно ставить вентилятор только при наличии на циклоне раскручивателя, который требуется для нормализации воздушного потока, так как если поток не раскрутить, это приведет к ухудшению показателей вентилятора и, как следствие повлияет на показатели работы самого циклона. При проектировании системы с размещением вентилятора после циклона допускается комплектование ВЦ 14-46. Кроме вышеупомянутого существует много секретов эффективного подбора циклонов и их комплектующих. Для наших клиентов производится полный расчет системы перед запуском в работу.

ПОМНИТЕ! Для системы очистки от зерновой пыли нужно учитывать пропорции между следующими параметрами:

  • Длина и ширина зонта на входе воздуха;
  • Скорость движения газа в воздуховоде;
  • Общая протяженность системы;
  • Высота подъема;
  • Марка циклона и вентилятора (давление и пропускная способность);

Конструкция

Для каждого циклона характерны свои пропорции цилиндрической и конической частей. Соотношение конической и цилиндрической частей циклона ЦОЛ - Циклон ЦОЛ65 к 35. Агрегат может пропустить большой объем воздуха, с соблюдением самых высоких показателей качества. Однако при работе с мелкой пылью лучше проектировать батарейные установки. Для очистки большого объема воздуха от пыли с максимальным уровнем можно использовать циклон ЦОЛ вместе с системой фильтров. Для подобных задач с серьезными требованиями по чистоте воздуха применяют батарейные циклоны СЦН-40. В нашем арсенале есть самый широкий круг средств, для очистки воздуха от каких-либо примесей. Оптимальное соотношение между элементами системы гарантирует долговечную, надежную и эффективную работу системы. Правильно спроектированная и смонтированная конструкция служит в три раза дольше.

Конструктивно циклон выполнен из черного металла (любое другое исполнение под заказ). Швы сварные сплошным методом. Входной и выходной патрубок присоединяется к воздуховоду через фланцы и переходники (возможно изготовление переходов). Циклон с середины и снаружи качественно покрыт грунтовкой и упакован в пленку. Возможно изготовление левостороннего или правостороннего циклона (данные указывается при заказе). Циклон ЦОЛ монтируются в батарейную установку. Работа батарейной установки эффективнее (особенно для мелких частиц).

Циклон может комплектоваться бункером, который изготавливается исходя из следующих параметров: форма, размер, время между очисткой (смена, две смены, другое). Перед запуском циклона в заказ наш специалист проводит все расчеты.

Наша продукция пользуется спросом в Украине и за ее пределами. Мы – производители, поэтому можем выполнить любой спецзаказ за минимальный срок и за лучшую цену. Звоните, консультация бесплатная!

Купить циклоны ЦОЛ Вы можете в нашей компании

Купить оптимальное оборудование по самым выгодным ценам можно на сайте нашей компании. Наши специалисты максимально быстро обработают Вашу заявку и предоставят всю необходимую информацию, а также окажут помощь при выборе необходимого оборудования, учитывая все пожелания заказчика и специфику помещения.
