Циклоны ЦП-2

6
Умолчанию Цене Рейтингу
12 48
Артикул: -
(0)
Циклон ЦП-2-1600 предназначен для того, чтобы после процессов размола и сушки топлива с твердой структурой эффективно улавливать пыль. Характеристики Производительность по воздуху: 24000-32000 м3/ч Диаметр: 1600 мм Высота: 6980 мм Масса: 1378 кг
53 204 грн. за шт
В наличии 3
- +
Артикул: -
(0)
Циклон ЦП-2-1400 имеет назначение эффективно улавливать пыль после процессов сушки и размола твердо-структурированного топлива. Характеристики Производительность по воздуху: 17000-24000 м3/ч Диаметр: 1400 мм Высота: 6129 мм Масса: 1059 кг
40 888 грн. за шт
В наличии 3
- +
Артикул: -
(0)
Циклон ЦП-2-1800 используется эффективно и качественно для улавливания пыли, образующейся после размола и сушки твердоструктурированных элементов. Характеристики Производительность по воздуху: 32000-38000 м3/ч Диаметр: 1800 мм Высота: 7903 мм Масса: 1755 кг
67 760 грн. за шт
В наличии 3
- +
Артикул: -
(0)
Циклон ЦП-2-2000 эффективно используется на крупных промышленных предприятиях. Эти агрегаты очищают твердое топливо для парогенераторов в размолотом до порошкообразного состоянии. Характеристики Производительность по воздуху: 38000-51000 м3/ч Диаметр: 2000 мм Высота: 8981 мм Масса: 2660 кг
102 702 грн. за шт
В наличии 3
- +
Артикул: -
(1)
Циклон ЦП-2-2500 имеет широкий спектр применения: предприятия нефтяной промышленности, цветной и черной металлургии, промышленность строительных материалов, химическая промышленность, энергетика и машиностроение. Характеристики Производительность по воздуху: 61000-73000 м3/ч Диаметр: 2500 мм Высота: 11215 мм Масса: 4152 кг
160 308 грн. за шт
В наличии 3
- +
Артикул: -
(0)
Циклон ЦП-2-2360 служат для отделения пыли после размола топлива парогенераторов, сжигающих твердое топливо в пылевидном состоянии, либо после систем сушки. Характеристики Производительность по воздуху: 51000-61000 м3/ч Диаметр: 2360 мм Высота: 10486 мм Масса: 3665 кг
141 506 грн. за шт
В наличии 3
- +

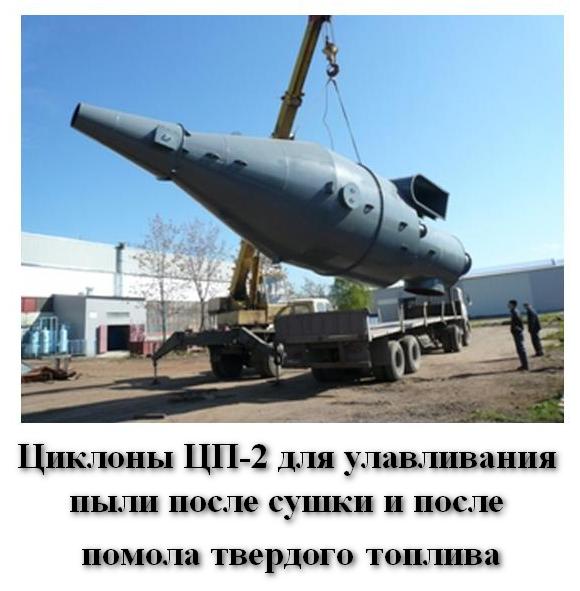

Циклоны ЦП-2

Циклоны ЦП-2 для улавливания пыли после сушки и
после помола твердого топлива

№ циклонів циклонів ЦП 2:

Производительность, м3

Размеры в мм

Масса,
кг

Цена, грн с НДС

         D                  H

1400

17000-24000

1400

6129

1059

37171

1600

24000-32000

1600

6980

1378

48368

1800

32000-38000

1800

7903

1755

61600

2000

38000-51000

2000

8981

2660

93366

2360

51000-61000

2360

10486

3665

128642

2500

61000-73000

2500

11215

4152

145735

Цены на циклоны ЦП-2 даны без стоимости бункера, постамента и пылевого затвора (стоимость рассчитывается отдельно). Возможно изготовление циклонов ЦП-2 большей производительности.

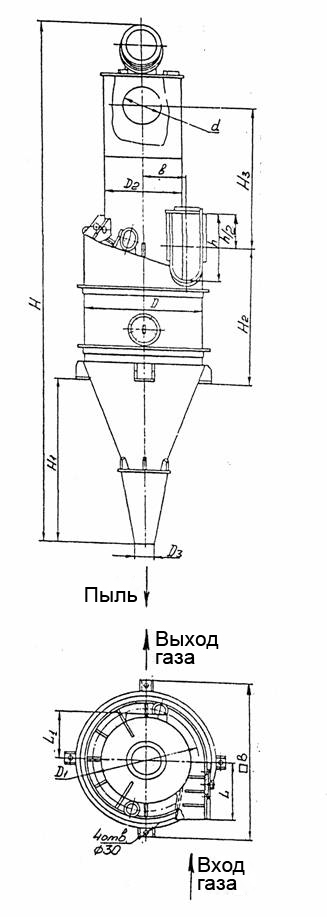

Схема установочных размеров к циклонам ЦП-2

CP-2

Таблица установочных размеров к циклонам ЦП-2

Типоразмер

Размеры в мм

D

D2

D3

В

Н

Н1

Н2

НЗ

L

L1

в

h

d

ЦП2-1400

1400

910

202

1610

6129

1892

2172

1041

700

615

525

812

600

ЦП2-1600

1600

1040

230

1810

6980

2206

2414

1184

800

680

600

928

700

ЦП2-1800

1800

1170

259

2012

7903

2520

2723

1322

900

745

675

1044

800

ЦП2-2000

2000

1324

288

2212

8981

2834

2830

1872

1000

800

750

1160

900

ЦП2-2360

2360

1550

340

2572

10486

3619

326U

2190

1180

945

885

1369

1000

ЦП2-2500

2500

1649

360

2710

11215

3401

3434

2392

1250

1000

937

1450

1100

Циклоны ЦП-2 – общие сведенья

Универсальный циклон ЦП-2, который применяют для очистки больших объемов воздуха (от 17 тыс. м3) с целью отделения от него пыли. Данное Циклон ЦП-2оборудование предназначено для фильтрации воздуха после систем сушки или при сжигании твердого топлива в пылевидном состоянии. Однако для транспортировки пыли имеющей волокнистую структуру или липкой пыли использовать ЦП-2 не рекомендуется, так как циклон для таких операций не предназначен и есть большая вероятность его скорого выхода из строя. Если вам нужен аппарат способный транспортировать пыль с вышеуказанными характеристиками, лучше всего использовать циклоны РИСИ.

Главная особенность ЦП-2 заключается в том, что, несмотря на их прямое предназначение, эту технику можно успешно использовать абсолютно во всех промышленных отраслях. Чаще всего эти циклоны включают в проекты, предполагающие большие объемы очистки воздуха. При изготовлении из специальных материалов данный циклон может использоваться в потенциально взрывоопасной среде. Максимальная температура перемещаемого газа не должна превышать 420°С.

В соответствии с ГОСТ 15150-69 Циклоны ЦП-2 свободно могут использовать в трех основных климатических группах. В условиях тропического климата, в условиях, климат которых отличается умеренными средними температурами и в самых экстремальных условиях с низкими температурами.

Данные циклоны изготавливаются исключительно в одиночном исполнении с внутренним диаметром, который варьируется от 1400 до 4250 мм.

Циклоны ЦП-2При подборе циклона стоит обратить внимание на следующее:

  • Источник образования пыли;
  • Состав и вид пыли;
  • Объем очистки воздуха;
  • Степень насыщенности пылью.

При расчете системы аспирации следует обратить внимание на следующие элементы:

  • Длина и ширина зонта на входе воздуха;
  • Скорость движения газа в воздуховоде;
  • Общая протяженность системы;
  • Высота подъема;
  • Марка циклона и вентилятора (давление и пропускная способность).

Предохранительные клапаны

Циклоны ЦП-2 комплектуются специальными предохранительными клапанами, которые устанавливаются на крышке циклона и на входном патрубке. Клапаны изготовлены по всем правилам взрывобезопасности, которые требуются для работы с топливом в пылевидном состоянии. Диаметр и количество таких клапанов всецело зависит от диаметра самого циклона.

По общим правилам техники безопасности необходимо оборудовать площадки и лестницы, которые обеспечивали бы быстрый и простой доступ к клапанам. Однако если циклон не планируется использовать для перемещения взрывоопасных сред, его поставка может осуществляться без предохранительных клапанов, в соответствии с требованием заказчика.

Поставка клапанов осуществляется в демонтированном состоянии. Весь монтаж производится самим заказчиком.

Конструкция

Циклон ЦП-2Циклон ЦП-2 имеет цилиндрическую (1/3) и коническую часть (2/3). Конический конус обеспечивает интенсивное очищение газа. Стандартный материал изготовления циклона - углеродная сталь, циклоны из других материалов собираются под заказ. Как говорилось ранее, в ЦП-2 применяются предохранительные клапаны на входном и выходном патрубках. Размеры предохранительных клапанов зависят от размеров циклона. Агрегат оборудуется постаментом с лестницей для легкого доступа к люкам. Стандартное исполнение циклона - углеродистая сталь. Пыль собирается в бункере небольшого размера для предотвращения его возгорания.

Бункер

Бункер и циклон герметично свариваются и соединяются для улучшения показателей очистки. Степень очистки зависит от вида пыли, вентилятора, марки циклона, толщины воздуховодов и т.д. Циклоны ЦП-2 могут выполнять задачи подобные циклону ЦН-15 с небольшой разницей по производительности. Предельное давление - 6000 Па. Вентилятор может проектироваться перед циклоном или после него. Соответственно он может нагнетать или разжижать воздух в системе. При подборе вентилятора рассчитывается сопротивление системы и производительность вентилятора.

Мы – производители, поэтому выполняем нестандартные заказы в минимальные сроки и за лучшую цену.

Купить циклоны ЦП-2 Вы можете в нашей компании

Купить оптимальное оборудование по самым выгодным ценам можно на сайте нашей компании. Наши специалисты максимально быстро обработают Вашу заявку и предоставят всю необходимую информацию, а также окажут помощь при выборе необходимого оборудования, учитывая все пожелания заказчика и специфику помещения.
