Циклоны ЦРк

12
Умолчанию Цене Рейтингу
12 48
Артикул: -
(0)
Циклон ЦРк-250 широко используется для транспортировки различных веществ, которые используются в сельском хозяйстве, строительстве, производстве разноплановой продукции и в других промышленных сферах. Характеристики Производительность по воздуху: 141-282 м3/ч Диаметр: 250 мм Высота: 1000 мм Размер патрубков: 86х122 мм Масса: 17 кг
710 грн. за шт
В наличии 3
- +
Артикул: -
(0)
Циклон ЦРк-200 является модернизированной и функциональной моделью современного промышленного пылеуловителя, отличающейся от своего прототипа, циклона ЦР, укороченной конструкцией. Характеристики Производительность по воздуху: 90-180 м3/ч Диаметр: 200 мм Высота: 1000 мм Размер патрубков: 76х107 мм Масса: 14 кг
590 грн. за шт
В наличии 3
- +
Артикул: -
(0)
Циклон ЦРк-300 – воздухоочиститель, главное преимущество которого обусловлено сравнительно низким уровнем аэродинамического сопротивления и обусловливает экономичность агрегата. Характеристики Производительность по воздуху: 204-408 м3/ч Диаметр: 300 мм Высота: 1000 мм Размер патрубков: 96х142 мм Масса: 19,5 кг
810 грн. за шт
В наличии 3
- +
Артикул: -
(0)
Циклон ЦРк-350 продуктивно используется в различных сферах промышленности для транспортировки различных сыпучих материалов. Характеристики Производительность по воздуху: 227-554 м3/ч Диаметр: 350 мм Высота: 1000 мм Размер патрубков: 106х157 мм Масса: 22 кг
920 грн. за шт
В наличии 3
- +
Артикул: -
(0)
Циклон ЦРк-400 сконструирован для эффективной транспортировки сыпучих веществ различного характера. Выпускается в одиночном и групповом исполнении. Характеристики Производительность по воздуху: 362-726 м3/ч Диаметр: 400 мм Высота: 1000 мм Размер патрубков: 116х177 мм Масса: 25 кг
1 050 грн. за шт
В наличии 3
- +
Артикул: -
(0)
Циклон ЦРк-450 для сыпучих веществ наиболее востребован в условиях, не вымогающих от агрегата большой производительности. Характеристики Производительность по воздуху: 458-916 м3/ч Диаметр: 450 мм Высота: 1000 мм Размер патрубков: 131х192 мм Масса: 28 кг
1 170 грн. за шт
В наличии 3
- +
Артикул: -
(0)
Циклон ЦРк-500 – это пылеуловитель, который эффективен для работы с зерновой пылью, но имеет низкую эффективность в работе с пылью мелкой фракции. Характеристики Производительность по воздуху: 565-1130 м3/ч Диаметр: 500 мм Высота: 1000 мм Размер патрубков: 141х212 мм Масса: 31 кг
1 300 грн. за шт
В наличии 2
- +
Артикул: -
(0)
Циклон ЦРк-550 применяется в пневмотранспортных системах, перемещая такие сыпучие материалы, как стружка, крупы, пластик и многие другие вещества, использующиеся в сельском хозяйстве, строительстве, производстве разноплановой продукции. Характеристики Производительность по воздуху: 684-1368 м3/ч Диаметр: 550 мм Высота: 1100 мм Размер патрубков: 151х232 мм Масса: 36 кг
1 500 грн. за шт
В наличии 3
- +
Артикул: -
(0)
Циклон ЦРк-600 – аппарат, востребованный в различных промышленных сферах, который применяется для транспортировки сыпучих веществ. Имеет возможность монтироваться в малогабаритных помещениях. Характеристики Производительность по воздуху: 814-1628 м3/ч Диаметр: 600 мм Высота: 1200 мм Размер патрубков: 161х247 мм Масса: 43 кг
1 930 грн. за шт
В наличии 3
- +
Артикул: -
(0)
Циклон ЦРк-650 создан в целях транспортировки сыпучих веществ разного характера. На предприятиях, нуждающихся в достаточно высокой степени очистки воздуха, необходимо устанавливать батарейные установки из данных циклонов. Характеристики Производительность по воздуху: 955-1910 м3/ч Диаметр: 650 мм Высота: 1300 мм Размер патрубков: 171х267 мм Масса: 46,5 кг
2 100 грн. за шт
В наличии 3
- +
Артикул: -
(0)
Циклон ЦРк-700 активно используется в сфере деревообработки, отделяет воздух от древесных загрязнителей различного характера. Перемещает различные сыпучие частицы средних размеров, устанавливается на промышленных предприятиях, в том числе и в небольших помещениях. Характеристики Производительность по воздуху: 1108-2216 м3/ч Диаметр: 700 мм Высота: 1400 мм Размер патрубков: 181х282 мм Масса: 56,5 кг
2 300 грн. за шт
В наличии 3
- +
Артикул: -
(0)
Циклон ЦРк-750 создан для отделения пыли средней фракции в промышленности. Устанавливается в аспирационных системах зерноочистительных отделений мельниц, на деревообрабатывающих объектах и т. п. Характеристики Производительность по воздуху: 1272-2544 м3/ч Диаметр: 750 мм Высота: 1500 мм Размер патрубков: 191х302 мм Масса: 64 кг
2 600 грн. за шт
В наличии 3
- +

ЦРк

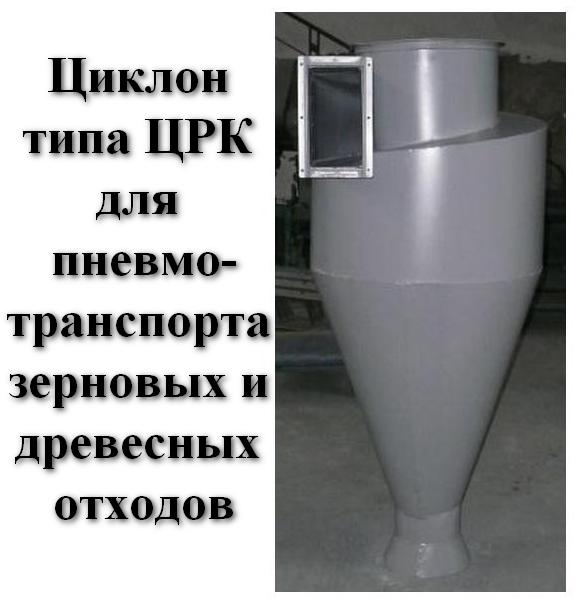

Циклон для пневмотранспорта зерновых и древесных отходов

Наименование циклонов ЦРК

Производительность,
м3

Размеры, мм

Масса,
кг

Цена, грн. с
НДС

          D                 H              axб

ЦРк200

90-180

200

1000

76х107

14

590

ЦРк250

141-282

250

1000

86х122

17

710

ЦРк300

204-408

300

1000

96х142

19,5

810

ЦРк350

227-554

350

1000

106х157

22

920

ЦРк400

362-726

400

1000

116х177

25

1050

ЦРк450

458-916

450

1000

131х192

28

1170

ЦРк500

565-1130

500

1000

141х212

31

1300

ЦРк550

684-1368

550

1100

151х232

36

1500

ЦРк600

814-1628

600

1200

161х247

43

1930

ЦРк650

955-1910

650

1300

171х267

46,5

2100

ЦРк700

1108-2216

700

1400

181х282

56,5

2300

ЦРк750

1272-2544

750

1500

191х302

64

2600

Цены на циклоны ЦРк даны без стоимости бункера, постамента и пылевого затвора (стоимость рассчитывается отдельно).

Схема установочных размеров к ЦРк

crk

Таблица установочных размеров

Размеры в мм

Циклон

H

L

B

Д

Д1

H1

H2

H3

l

b

a

б

ЦРк-200

1000

252

229

200

152

907

533

50

153

79

76

107

ЦРк-250

1000

302

279

250

182

900

533

50

178

99

86

122

ЦРк-300

1000

352

329

300

212

890

533

50

203

119

96

142

ЦРк-350

1000

402

379

350

242

882

533

50

228

138

106

157

ЦРк-400

1000

452

429

400

272

872

533

50

253

159

116

177

ЦРк-450

1000

502

479

450

292

865

533

50

278

176

131

192

ЦРк-500

1000

552

529

500

322

855

533

50

303

196

141

212

ЦРк-550

1100

602

579

550

352

945

593

55

328

216

151

232

ЦРк-600

1200

652

629

600

382

1037

653

60

353

236

161

247

ЦРк-650

1300

702

679

650

412

1127

713

65

378

256

171

267

ЦРк-700

1400

752

729

700

442

1220

773

70

403

276

181

282

ЦРк-750

1500

802

779

750

472

1310

828

75

428

296

191

302

Общие сведения

Циклоны ЦРк были разработаны на базе циклонов ЦР. Это более модернизированная модель, которая  отличается от своего предшественника укороченным размером и углом входа воздуха. По своим характеристикам циклон ЦРк и ЦР фактически идентичны, однако первые лучше. Данные циклоны, как и его Циклон ЦРКпрототипы, главным образом предназначены для пневмотранспорта (перемещение) сыпучих материалов: круп, стружки, пластика и т.д. Другими словами они могут транспортировать любые материалы, которые могут через него пройти и соответствуют его предназначению. Они широко используют для транспортировки материалов в строительстве, сельском хозяйстве, производстве и в других промышленных отраслях. Данная продукция самая доступная на рынке аспирационного оборудования в Украине и странах СНГ. Эго преимущество обусловлено низким уровнем аэродинамического сопротивления, всего 700 - 900 Па. По сравниванию с другими моделями, уровень сопротивления которых колеблется от 1100 до 1770 Па, ЦРк считается очень экономичным в плане энергосбережения, так как не требует большого расхода энергетических ресурсов. Низкий уровень сопротивления позволит сэкономить значительную часть средств на электроэнергии. Поэтому если Вам необходимо перемещение сыпучих материалов, циклоны этого типа станут самым выгодным и оптимальным решением. Его применение граничит с такими качествами, как: надежность, экономичность, долговечность и удобные условия эксплуатации.

Данные циклоны, в отличие от своих предшественников ЦР имеют укороченную конструкцию, что значительно расширяет спектр их использования, так как их можно без проблем устанавливать в помещениях с малой площадью. Эти циклоны в системах пневмотранспорта справляются лучше и быстрее любых других аналогов, когда речь идет о переработке зерновой пыли. Для более высокой степени очистки воздуха, циклон можно монтировать в батарейную установку, от двух и более агрегатов в группе. Это обеспечит более высокие показатели степени очистки, и значительно ускорит ее процесс.

Также циклоны такого типа могут быть очень эффективными в деревообрабатывающей промышленности, для очистки воздуха от древесных отходов разного характера. Наиболее обоснованное использование данных агрегатов будет в условиях, которые не требуют от циклона большой производительности.

ЦРк - Конструктивное исполнение

Соотношение по высоте между конической и цилиндрической частями, примерно равны единице. Циклоны оснащен тангенциальным завихрителем. Основной отличительной особенностью данной модели от других моделей является соотношение выхлопной трубы к диаметру корпуса. У данных агрегатов это соотношение равно 0,6. Этот параметр главным образом влияет на аэродинамическое сопротивление и эффективность агрегата. Такое соотношение указывает на низкое гидравлическое сопротивление и относительно низкую эффективность данной модели в работе с пылью мелких фракций. Для эффективной работы с мелкой пылью это соотношение должно быть  0,2?0,4, поэтому их целесообразно использовать для транспортировки крупной пыли и других частиц.

ЦРК, как и многие другие модели изготавливаются из черного, неподверженного коррозийным воздействиям металла, однако возможно исполнение и из других материалов, по персональному требованию заказчика. Швы сварные сплошным способом. Отверстия имеют фланцы для соединения с воздуховодами (возможно изготовление любых переходников). Перед отправкой клиенту циклон тщательно покрывается грунтовкой и упаковывается в специальную защитную пленку. Возможно выполнение циклона с правосторонним закручиванием воздушного потока и с закручиванием левосторонним. Циклон ЦРК изготавливается в соответствии со всей технической документации, с соблюдением всех нормативов.

При использовании этого циклона, как пневмотранспорт предприятие получает:

  • Экономия электроэнергии и средств;
  • Лучшую цену от производителя;
  • Безотказную систему;
  • Высокое качество при коротком сроке изготовления.

Монтаж

Для пневмотранспорта вентилятор лучше размещать за циклоном. При таких условиях уровень износа крыльчатки будет минимальным. Однако для того, чтоб обеспечить агрегату наиболее эффективную работу и самые высокие показатели, его необходимо укомплектовывать специальным раскручивателем Циклон ЦРК фотографиявоздуха. Без него показатели всей системы резко снижаются. Самыми оптимальными в данном случае будут вентиляторы следующих моделей: ВЦП 5-45, ВЦП 6-45, ВЦП 6-46, ВЦП 7-40, ВЦ 14 - 46. В пневмотранспорте нужно обращать внимание на большое количество переменных влияющих на работу системы для максимизации ее работы.

При проектировании системы нужно учитывать:

  • Марку циклона и вентилятора;
  • Толщина воздуховода и его общая длина;
  • Высота нагрузки;
  • Аэродинамические характеристики вентилятора (давление и производительность);
  • Характеристика транспортируемого материала.

Помните, что правильно сбалансированная система будет служить на много дольше и надежнее. Если у Вас возникают трудности с расчетами, специалисты нашей компании всегда придут Вам на помощь и сами составят все необходимые расчеты для наиболее эффективной работы системы.

Бункер

Желаемый размер бункера к циклону определяется самим заказчиком. Главным образом на это влияете желаемая периодичность его очистки (сутки, двое, трое, другой период времени). Выгрузка накопленных отходов из бункера должна быть обеспечена регулярная. Нельзя допускать, чтоб уровень пыли в бункере превышал допустимой установленной нормы, иначе бункер забьется, что в свою очередь отразится на эффективности работы всей системы. Поэтому для эффективной ее работы, циклону необходимо обеспечить качественное и своевременное обслуживание. Также необходимо проводить периодический визуальный осмотр к циклонам на предмет разных механических и других повреждений, и своевременное устранение таковых в случае их обнаружения. Соблюдение этих несложных правил обеспечит Ваше предприятие надежной и эффективной работой циклона на весь его эксплуатационный срок.

Купить циклоны ЦРк Вы можете в нашей компании

Купить оптимальное оборудование по самым выгодным ценам можно на сайте нашей компании. Наши специалисты максимально быстро обработают Вашу заявку и предоставят всю необходимую информацию, а также окажут помощь при выборе необходимого оборудования, учитывая все пожелания заказчика и специфику помещения.
