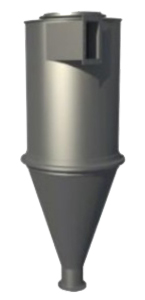

Циклоны ЛИОТ

Циклоны ЛИОТ

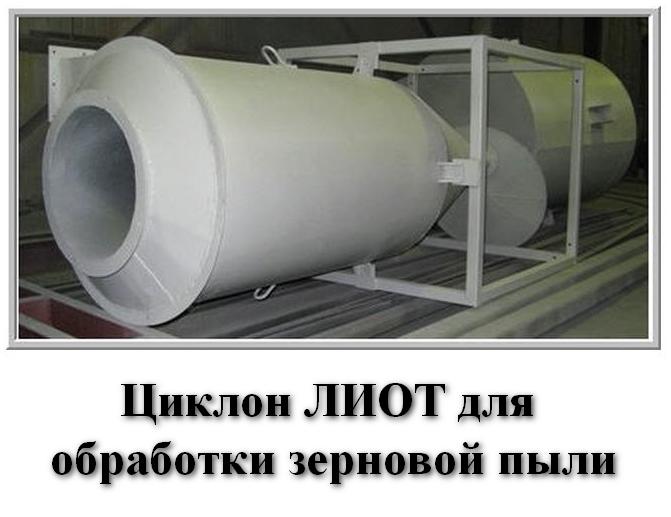

Циклоны ЛИОТ для обработки зерновой пыли

Тип циклона

Производительность,
м3

Размеры в мм

Масса,
кг

Цена, грн. с НДС

         D                   H                axb

1

1200-1700

557

1745

170х115

63

2029

2

2500-3400

795

2470

245х160

120

3864

3

3900-5200

974

3010

300х200

213

6859

4

5000-6700

1119

3455

345х230

280

9016

5

6500-8000

1230

3650

385х250

365

11318

6

7100-9500

1330

3895

410х275

449

13941

7

8400-11200

1445

4180

445х300

519

16100

8

10300-13800

1600

4675

495х330

633

19655

9

12600-16800

1765

5160

545х365

805

24995

10

14400-19200

1890

5575

585х390

921

28597

Цены даны без стоимости бункера, постамента и пылевого затвора (стоимость рассчитывается отдельно).

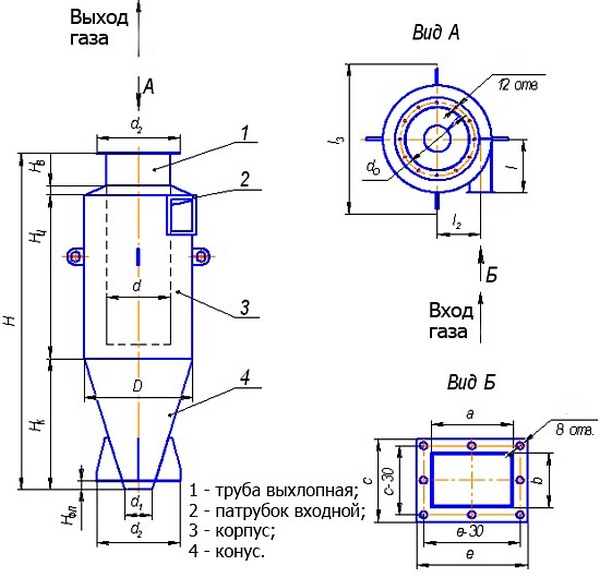

Схема установочных размеров к циклонам ЛИОТ

LIOT_4ertej

Таблица установочных размеров к циклонам ЛИОТ

ЛИОТ

Размеры в мм

D

d

d1

d2

d0

H

l

l2

l3

a

b

c

e

1

557

325

140

430

330

1745

280

220

650

170

115

175

230

2

795

445

200

550

450

2470

380

302,5

860

245

160

220

305

3

974

570

240

675

575

3010

485

385

1065

300

200

260

360

4

1119

655

280

760

660

3455

560

442,5

1210

345

230

290

405

5

1230

730

310

835

735

3650

615

490

1325

385

250

310

445

6

1330

780

330

885

785

3895

665

527,5

1425

410

275

335

470

7

1445

845

360

950

850

4180

725

572,5

1540

445

300

360

505

8

1600

940

400

1045

945

4675

800

635

1695

495

330

390

555

9

1765

1035

440

1140

1040

5160

880

700

1860

545

365

425

605

10

1890

1110

480

1215

1115

5575

945

750

1985

585

390

450

645

Циклоны ЛИОТ – общие сведенья

Основная сфера применения циклонов ЛИОТ – это грубая и средняя очистка газо-воздушных сред от сухой пыли, от пыли, которая не слипается и не имеет волокнистой структуры. Данный агрегат является одной из первых разработок в системах аспирации, который стали использовать в качестве LIOTфильтра для очистки воздуха. Его широко используют на элеваторах, зернохранилищах, комбикормовых заводах, и в других сельскохозяйственных отраслях, как пылеуловитель зерновой пыли и других частиц. Он надежен и практичен, что обусловлено простой его конструкции. Однако циклон ЛИОТ чаще всего используется, как аппарат первой ступени очистки, поэтому для того чтобы добиться более высоких показателей качества очистки, воздух, после обработки на данном агрегате необходимо пропускать через фильтры тонкой очистки. В тандеме с этими фильтрами ЛИОТ способен обеспечивать 100% качества. Но, бывают случаи, когда высокое качество не требуется, и данный агрегат используется в качестве первой и единственной ступени очистки воздуха.

Процесс очистки происходит следующим образом:

  • Воздух входит в циклон с боковой стороны;
  • Происходит спиральное закручивание воздуха под углом, который определяется входным патрубком (в зависимости от марки пылеуловителя скорость движения 1-7 м/с и количество оборотов 3-8);
  • За счет центробежной силы твердые частицы начинают сталкиваться со стенками и по спирали постепенно высыпаться в бункер;
  • Чистый воздух, который остается по центру циклона поднимается и выходит через верхнее отверстие;
  • Твердые частицы остаются в бункере.

Конструктивное исполнение

Конструктивно циклон ЛИОТ выполнен из черного металла, но возможно и любое другое исполнение под заказ. Швы проварены специальным сварочным аппаратом. Входной и выходной патрубок имеет фланцы для присоединения к воздуховодам (возможно изготовление переходников под заказ). Циклон с середины и снаружи качественно обработан грунтовкой. Возможно, изготовление лево или правостороннего циклона (указывается при осуществлении заказа). Циклон ЛИОТ монтируется в батарейные установки по 2, 4, 6, 8 циклонов в группе. Степень улавливания пыли батарейной установки значительно выше, особенно когда речь идет о мелкой пыли. Но фильтр лишним не будет.

Для каждого циклона являются характерными свои пропорции, как цилиндрической, так и конической части. Соотношение циклона ЛИОТ – 60 на 40 мм. Главным образом это влияет на процесс фильтрации. Например, широкий циклон может пропустить большой объем воздуха, но степень фильтрации будет ниже, чем у циклона с более узким диаметром и малой скоростью 1-3 м/с. Помимо этого, большую роль играет угол входного патрубка, так как именно за счет этого параметра определяется количество оборотов в циклоне. Все зависит от задач, стоящих перед данным агрегатом. Если вам нужно отфильтровать большой объем воздуха и добиться максимального качества очистки, то можно поставить циклон ЛИОТ, но после него нужен фильтр тонкой очистки для 100% фильтрации. Или вариант второй, можно поставить батарейную установку из других циклонов и возможно фильтр не будет нужен. В нашем арсенале есть самый широкий на рынке Украины ряд средств, комплектующих циклоны для решения самых сложных задач (фильтры, пылеуловители и др). За счет этих дополнительных элементов можно добиться максимальной эффективности и 100% качества от любой пылеулавливающей установки.

Монтаж

Циклон ЛИОТ монтируется в паре с вентилятором, который может монтироваться, как перед циклоном, так и после него. Перед циклоном целесообразно ставить вентилятор пылевой, если он будет через себя пропускать небольшие объемы абразивных материалов. После циклона можно ставить вентиляторы только при наличии на циклоне раскручевателя. Дело в том, что поток воздуха в циклоне закручивается и показатели у вентилятора становятся совсем другими, если его раскрутить. При монтаже вентилятора после циклона есть возможность комплектования системы не только пылевыми вентиляторами (ВЦП 5-45, ВЦП 6-45, ВЦП 6-46, ВЦП 7-40), но и ВЦ 14-46, поскольку теоретически воздух полностью очищен. Но есть много мелких моментов, влияющих на выбор вентилятора (модели и мощности), которые будут рассчитаны специально для Вас нашими специалистами, чтобы сделать систему максимально оптимальной.

ПОМНИТЕ! Для системы аспирации очень важно соблюдение пропорций между следующими параметрами:

  • Площадь зонта на входе воздуха в воздуховод;
  • Диаметр воздуховода, соединяющего циклон с зонтом;
  • Длина системы от входа воздуха к выходу;
  • Высота подъема;
  • Мощность вентилятора (давление и пропускная способность).

Гармоничное сочетание вышеуказанных пропорций будет гарантировать долговечную работу системы и отсутствие каких-либо сюрпризов в течение эксплуатации. Сбалансированная система служит в три раза дольше.

Бункер

Циклон ЛИОТ под заказ может идти с бункером, фильтром, смотровым окном и другими необходимыми для наиболее эффективной работы циклона Ciklon_LIOTэлементами. Его размеры и форма зависят от пожеланий заказчика. Обычно размер бункера рассчитывается в соответствии с объемами пыли, которая выпадает между желаемыми периодами очистки циклона (сутки, пять десять, прочее). Важно в дальнейшем на весь период эксплуатации обеспечить регулярную выгрузку из бункера накопившейся пыли и не допускать его переполнение. Допустимый уровень пыли в бункере не должен превышать установленной в документации нормы. В противном случае бункер может забиться, что значительно снизит производительность циклона, степень очистки воздуха и значительно сократит его общий эксплуатационный срок. Также необходимо обеспечить периодический осмотр агрегата на выявление и устранение возможных механических и прочих повреждений. Соблюдая эти не сложные правила, Вы обеспечите себя долгой, надежной, а главное эффективной работой циклона ЛИОТ.

ВНИМАНИЕ!!! Перед запуском заказа в производство наш специалист осуществляет все расчеты, что обеспечит долговечность, надежность и оптимальность работы всей системы.

Дополнительная информация

Мы поставляем циклоны в различные регионы Украины и стараемся подходить к каждому заказу индивидуально, что дает максимальный коэффициент полезного действия для клиента в виде решения конкретных задач при минимальных капиталовложениях.

Мы являемся производителями, поэтому можем выполнить спецзаказ любой сложности. Звоните, и наши специалисты дадут профессиональную рекомендацию по интересующим Вас вопросам (консультация бесплатная).

Купить циклоны ЛИОТ Вы можете в нашей компании

Купить оптимальное оборудование по самым выгодным ценам можно на сайте нашей компании. Наши специалисты максимально быстро обработают Вашу заявку и предоставят всю необходимую информацию, а также окажут помощь при выборе необходимого оборудования, учитывая все пожелания заказчика и специфику помещения.
