Циклоны ОЭКДМ К

10
Умолчанию Цене Рейтингу
12 48
Артикул: -
(0)
Циклон ОЭКДМ К-8 является наиболее эффективным пылеулавливающим агрегатом для работы и удаления отходов в деревообрабатывающей промышленности. Характеристики Производительность по воздуху: 1900-2300 м3/ч Диаметр: 800 мм Высота: 2450 мм Размер патрубка: 106х100 мм Масса: 76 кг
У нас цены настолько низкие что их пришлось убрать. Звоните!
Запрос цены
Запросить цену
Циклон ОЭКДМ К-8
Имя*
Телефон*
Время звонка*
Сообщение
Код с картинки*
CAPTCHA
В наличии 3
Артикул: -
(0)
Циклон ОЭКДМ К-10 – это самый эффективный пылеулавливающий агрегат для удаления всех разновидностей отходов в деревообрабатывающей промышленности. Характеристики Производительность по воздуху: 2700-3300 м3/ч Диаметр: 1000 мм Высота: 3115 мм Размер патрубка: 152х138 мм Масса: 170 кг
У нас цены настолько низкие что их пришлось убрать. Звоните!
Запрос цены
Запросить цену
Циклон ОЭКДМ К-10
Имя*
Телефон*
Время звонка*
Сообщение
Код с картинки*
CAPTCHA
В наличии 3
Артикул: -
(0)
Циклон ОЭКДМ К-12 спроектирован коллективом инженеров непосредственно для очистки воздуха на деревообрабатывающих объектах. Характеристики Производительность по воздуху: 3860-4730 м3/ч Диаметр: 1200 мм Высота: 3780 мм Размер патрубка: 216х186 мм Масса: 263 кг
У нас цены настолько низкие что их пришлось убрать. Звоните!
Запрос цены
Запросить цену
Циклон ОЭКДМ К-12
Имя*
Телефон*
Время звонка*
Сообщение
Код с картинки*
CAPTCHA
В наличии 3
Артикул: -
(0)
Циклон ОЭКДМ К-14 разработан коллективом инженеров непосредственно для деревообрабатывающей промышленной сферы с целью очистки воздушных потоком от всех видов древесной пыли. Характеристики Производительность по воздуху: 5520-6750 м3/ч Диаметр: 1400 мм Высота: 4315 мм Размер патрубка: 306х266 мм Масса: 363 кг
У нас цены настолько низкие что их пришлось убрать. Звоните!
Запрос цены
Запросить цену
Циклон ОЭКДМ К-14
Имя*
Телефон*
Время звонка*
Сообщение
Код с картинки*
CAPTCHA
В наличии 3
Артикул: -
(0)
Циклон ОЭКДМ К-16 - универсальный воздухоочиститель для деревообрабатывающих объектов. Этот агрегат высококачественный, продуктивный и долговечный. Характеристики Производительность по воздуху: 6200-8000 м3/ч Диаметр: 1600 мм Высота: 4915 мм Размер патрубка: 406х306 мм Масса: 473 кг
У нас цены настолько низкие что их пришлось убрать. Звоните!
Запрос цены
Запросить цену
Циклон ОЭКДМ К-16
Имя*
Телефон*
Время звонка*
Сообщение
Код с картинки*
CAPTCHA
В наличии 3
Артикул: -
(0)
Циклон ОЭКДМ К-18 активно применяется на деревообрабатывающих предприятиях любой направленности. Эффективно работает со всеми видами древесной пыли. Характеристики Производительность по воздуху: 8000-10500 м3/ч Диаметр: 1800 мм Высота: 5565 мм Размер патрубка: 456х346 мм Масса: 629 кг
У нас цены настолько низкие что их пришлось убрать. Звоните!
Запрос цены
Запросить цену
Циклон ОЭКДМ К-18
Имя*
Телефон*
Время звонка*
Сообщение
Код с картинки*
CAPTCHA
В наличии 3
Артикул: -
(0)
Циклон ОЭКДМ К-20 – это модель промышленного пылеуловителя, совершенствованная сборником осадков, благодаря которому стало возможным отделение мокрой стружки. Характеристики Производительность по воздуху: 9800-12900 м3/ч Диаметр: 2000 мм Высота: 6150 мм Размер патрубка: 504х384 мм Масса: 1060 кг
У нас цены настолько низкие что их пришлось убрать. Звоните!
Запрос цены
Запросить цену
Циклон ОЭКДМ К-20
Имя*
Телефон*
Время звонка*
Сообщение
Код с картинки*
CAPTCHA
В наличии 3
Артикул: -
(0)
Циклон ОЭКДМ К-22 активно применяется на деревообрабатывающих предприятиях любой направленности. Эффективно работает со всеми видами древесной пыли. Характеристики Производительность по воздуху: 11600-15200 м3/ч Диаметр: 2200 мм Высота: 6505 мм Размер патрубка: 544х424 мм Масса: 1280 кг
У нас цены настолько низкие что их пришлось убрать. Звоните!
Запрос цены
Запросить цену
Циклон ОЭКДМ К-22
Имя*
Телефон*
Время звонка*
Сообщение
Код с картинки*
CAPTCHA
В наличии 3
Артикул: -
(0)
Циклон ОЭКДМ К-24 имеют простую конструкцию и несложный принцип работы и при этом являются универсальными для деревообрабатывающих объектов и эффективными воздухоочистительными агрегатами. Характеристики Производительность по воздуху: 14100-18550 м3/ч Диаметр: 2400 мм Высота: 7295 мм Размер патрубка: 604х464 мм Масса: 1350 кг
У нас цены настолько низкие что их пришлось убрать. Звоните!
Запрос цены
Запросить цену
Циклон ОЭКДМ К-24
Имя*
Телефон*
Время звонка*
Сообщение
Код с картинки*
CAPTCHA
В наличии 3
Артикул: -
(0)
Циклон ОЭКДМ К-30 очищает воздушные массы от древесных загрязняющих элементов и фильтрует потоки очищаемого воздуха с помощью вентилятора. Характеристики Производительность по воздуху: 22150-28500 м3/ч Диаметр: 3000 мм Высота: 9160 мм Размер патрубка: 760х508 мм Масса: 1650 кг
У нас цены настолько низкие что их пришлось убрать. Звоните!
Запрос цены
Запросить цену
Циклон ОЭКДМ К-30
Имя*
Телефон*
Время звонка*
Сообщение
Код с картинки*
CAPTCHA
В наличии 3

Циклоны ОЭКДМ К

Циклоны ОЭКДМ К для мокрой древесины

Номера циклонов:

Производительность,
м3

Размеры в мм

Масса,
кг

Цена, грн. с НДС

      D                  H               axb

8

1900-2300

800

2450

106х100

76

2660

10

2700-3300

1000

3115

152х138

170

5950

12

3860-4730

1200

3780

216х186

263

9205

14

5520-6750

1400

4315

306х266

363

12251

16

6200-8000

1600

4915

406х306

473

15964

18

8000-10500

1800

5565

456х346

629

22078

20

9800-12900

2000

6150

504х384

1060

37260

22

11600-15200

2200

6505

544х424

1280

44928

24

14100-18550

2400

7295

604х464

1350

51030

30

22150-28500

3000

9160

760х508

1650

62370

Цены указаны без стоимости бункера, постамента и пылевого затвора (стоимость рассчитывается отдельно).

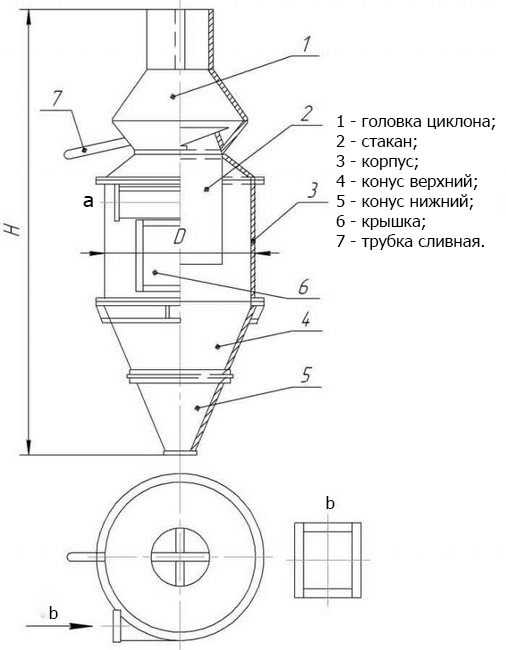

ciklon-oekdm-k_chertej

Циклон ОЭКДМ К – общие сведенья

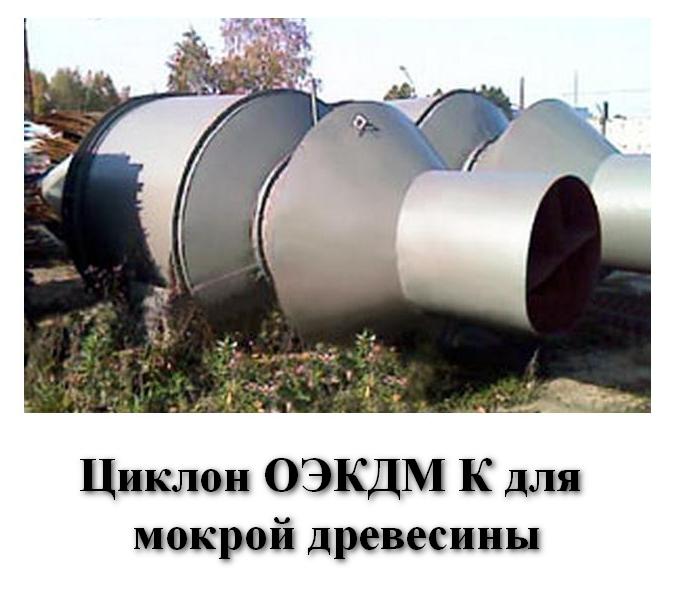

Основная область применения циклонов ОЭКДМ К – это деревообрабатывающая промышленность. Их используют параллельно со стружкопылесосами. Такую технику часто можно увидеть на деревообрабатывающих предприятиях любой направленности. Принцип работы таких агрегатов довольно прост. ciklon-oekdm-kСам циклон устанавливается снаружи помещения. От него отходит общая труба, которая связывает циклон с деревообрабатывающим цехом. От этой трубы внутри помещения идут ответвления, связывающие ее со станками. Опилки попадают в вытяжку и через эти ответвления поступают в общую трубу, а от туда непосредственно в циклон и оседают в бункере. Сам же циклон работает на основе центробежной силы и осуществляет вытяжку посредством закрутки воздушного потока.

Характерной особенностью циклона ОЭКДМ К является его способность производить стружкоотсос влажной или мокрой стружки. Это стало возможным после того, как верхний корпус циклона был оборудован сборником осадков со сливной трубкой и стаканом. Сборник осадков накапливает влагу, которая собирается из верхнего корпуса и выводит ее через сливную трубку. Стакан обеспечивает высокую степень фильтрации и отделят потоки влаги внутри циклона ОЭКДМ К. Данная модель может надежно решать вопросы транспортировки влажной стружки и является единственной на Украинском рынке.  Аналогов нет!

Кроме этого, ОЭКДМ К является одним из самых качественных универсальных циклонов для деревообработки. Ведь он способен очень качественно очищать воздух от любой стружки (мелкая, витая, куски дерева, кора, и пр.). Справляться с задачами такого рода не под силу даже пресловутым стружкопылесосам. Клиенты, которые заказывали у нас циклоны ОЭКДМ К, всегда оставались очень довольными его функциональными возможностями (не забивается, работает надежно и долго, фильтрует все).

Стружкоотсос проходит в соответствии с этапами:

Вход смеси воздуха и стружки в циклон происходит с боковой стороны;
Движение древесины с воздухом по спирали от входа в бункер (зависит от угла наклона входного патрубка, скорость движения смеси в циклоне 2-8 м/с и количество оборотов 2,5-10)
После закручивания потока частицы дерева начинают сталкиваться со стенками циклона за счет действия центробежной силы и осыпаться в бункер;
Отфильтрованный воздух, что остался в циклоне ОЭКДМ К выходит через верхнее отверстие;
Древесина остается в бункере.

Монтаж

Циклон ОЭКДМ К фильтрует воздух с подачи вентилятора. Вентилятор монтируется в систему, как перед циклоном, так и за ним. Перед циклоном размещают пылевые вентиляторы, они могут пропускать любые объемы и фракции стружки. После циклона целесообразно монтировать вентилятор только при наличии на циклоне раскручивания воздуха. Без него показатели в системе становятся совершенно другими (давление и пропускная способность ухудшаются). При установке вентилятора после циклона можно ставить следующие модели: ВЦП 5-45, ВЦП 6-45, ВЦП 6-46, ВЦП 7-40, ВЦ 14 - 46. В системах аспирации есть масса мелких деталей, которые нужно просчитывать при выборе конкретного вентилятора для максимально эффективной работы всей системы. Наши специалисты помогут Вам сделать все расчеты и подобрать самый оптимальный вариант.

Для транспортировки стружки нужно придерживаться пропорций в следующих параметрах:

  • Площадь зонта или труб на входе воздуха в воздуховод;
  • Диаметр воздуховода, соединяющего циклон с зонтом;
  • Длина системы от входа воздуха к выходу;
  • Высота подъема;
  • Мощность вентилятора (давление и пропускная способность).

Сочетание пропорций будет гарантировать долговечную работу системы на весь период эксплуатации. Сбалансированная система служит в три раза надежнее и дольше.

Конструктивное исполнение

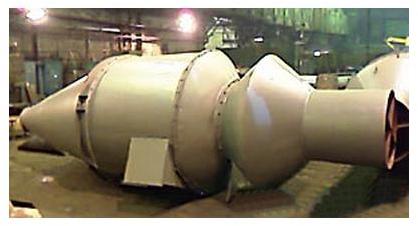

Конструктивно циклон ОЭКДМ К изготовлен из нержавеющего черного металла. Швы проварены сплошным способом. Входной и выходной патрубки имеют фланцы, с помощью которых происходит соединение с воздуховодами (возможно изготовление любых переходников под циклон). Для покраски ciklon-oekdm-k-77_redaktциклона используются краски светлых тонов. Базово циклон ОЭКДМ К идет левосторонний (правосторонний под заказ). Данный агрегат может монтироваться в батарейные установки по 2, 4, 6, 8 циклонов. Степень улавливаемые пыли батарейной установки значительно выше (особенно мелкого характера).Циклоны характеризуются определенными пропорциями цилиндрической и конической частей. Соотношение циклона определить достаточно сложно, ведь его форма является уникальной и характеризуется сложностью строения. Этот уникальный в своем роде агрегат может без особенных усилий пропускать большие объемы воздуха без потерь качества. Однако часто бывают технические задачи, для осуществления которых лучше использовать другие модели. Например удаление шлифовальной пыли или сухой стружки. В таких случаях использование ОЭКДМ К будет необоснованно. Если это Ваша ситуация, то для решения подобных задач мы предлагаем Вам следующие модели: циклон Ц, циклон УЦ, циклон ЦОЛ, аспирационную систему, стружкопылесос, пылеуловитель. В нашем арсенале есть самый широкий на рынке Украины ряд средств, комплектующих циклоны для решения сложных технических задач по аспирации, пневмотранспорту и пр.

Бункер на циклон ОЭКДМ К

Циклон комплектуется бункером. Его размеры, форма, цена зависит от пожеланий заказчика. Размер рассчитывается в соответствии с объемами стружки, который накапливается между желаемыми периодами очистки циклона ОЭКДМ К (сутки, двое, прочее). Очистка накопительного бункера должна происходить на регулярной основе. Нельзя допускать, чтобы накопленная стружка превышала допустимой нормы, так как в этом случае циклон может работать некорректно, и значительно снизится его общий эксплуатационный срок.

Перед запуском заказа в производство наш специалист осуществляет все расчеты, что позволит учесть все существенные моменты и обеспечить надежность и оптимальность работы системы.

Мы поставляем циклоны по Украине и ближнему зарубежью и подходим к каждому заказу индивидуально, что дает максимальное удовлетворение индивидуальных потребностей клиента в виде решения конкретных задач при минимальных капиталовложениях. Мы производители, поэтому можем выполнять любые спецзаказы. Звоните! Консультация проводится бесплатно.

Купить циклоны ОЭКДМ К Вы можете в нашей компании

Купить оптимальное оборудование по самым выгодным ценам можно на сайте нашей компании. Наши специалисты максимально быстро обработают Вашу заявку и предоставят всю необходимую информацию, а также окажут помощь при выборе необходимого оборудования, учитывая все пожелания заказчика и специфику помещения.
