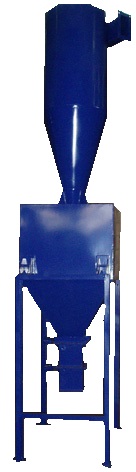

Циклоны СЦН-50 одиночные на бункере

Циклоны СЦН-50 одиночные на бункере

Модель	Производительность, м³/ч	Габаритные размеры, мм						Объем бункера, м³	Масса, кг	Цена, грн
Модель	Производительность, м³/ч	D	H/H1	В/В2	d	L	H2	Объем бункера, м³	Масса, кг	Цена, грн
СЦН-50-300х1	623-890	300	1325/1055	360	200	390	600	0,11	103
СЦН-50-400х1	1130-1582	400	1650/1380	480	200	480	800	0,21	64
СЦН-50-500х1	1760-2473	500	2025/1705	600	200	600	1000	0,35	97
СЦН-50-600х1	2543-3560	600	2450/2030	720	200	720	1200	0,54	141
СЦН-50-700х1	3462-4846	700	2775/2355	840	200	840	1400	0,78	187
СЦН-50-800х1	4522-6330	800	3200/2680	960	200	960	1600	1,08	246
СЦН-50-900х1	5723-8012	900	3525/3005	1080	200	1080	1800	1,44	305
СЦН-50-1000х1	7065-9891	1000	3950/3330	1200	200	1200	2000	1,87	380
СЦН-50-1200х1	10174-14243	1200	4700/3980	1440	200	1440	2400	2,96	543
СЦН-50-1400х1	13843-19386	1400	5350/4630	1680	200	1680	2800	4,40	721
СЦН-50-1600х1	18086-25320	1600	6100/5280	1920	200	1920	3200	6,23	939
СЦН-50-1800х1	22891-32046	1800	6860/5930	2160	200	2160	3600	8,50	1189
СЦН-50-2000х1	28260-39564	2000	7510/6580	2400	200	2400	4000	11,25	1446
СЦН-50-2200х1	34195-47872	2200	7810/7230	2640	200	2640	4400	14,54	1654
СЦН-50-2400х1	40694-56972	2400	8510/7880	2880	200	2880	4800	18,40	1966
СЦН-50-2600х1	47759-66863	2600	9660/8530	3120	200	3120	5200	22,89	2418
СЦН-50-2800х1	55390-77545	2800	10200/9180	3360	200	3360	5600	28,05	2749
СЦН-50-3000х1	63585-89019	3000	10920/9830	3600	200	3600	6000	33,92	3250

Циклоны СЦН-50 одиночные на бункере – особенности применения и главные отличия

Циклон СЦН-50 на бункере отличается наличием в конструкции бункера для накопления пылевых частиц и абразивов, от которых производится очистка запыленной смеси в пространстве. Данные циклоны позволяют очищать воздух, а также газовые и газо-воздушные смеси от пыли различных типов (техническая, производственная, древесная, металлическая, зерновая, строительная и др.). Главным образом они применяются для удаления абразивов (для избегания износа при этом стенки его корпуса специально утолщены до 3 мм). Удалять абразивные частицы одиночные циклоны СЦН-50 с бункером могут, применяясь в различных направлениях – строительство, производство технических и промышленных материалов, дерево- и металлообработка, пищевое производство и др. Нередко данные циклоны устанавливаются дл очистки воздуха в системах аспирации и вентиляции.

Преимущества циклона СЦН-50 в одиночной конструкции с бункером

Физическая и ударная стойкость;
Высокая эффективность (80-95%, в зависимости от диаметра удаляемых пылевых частиц);
Универсальность, с возможностью использования в различных направлениях и отраслях промышленности;
Упрощение эксплуатации (за счет бункера).

Особенности и преимущества использования бункера в конструкции одиночного циклона СЦН-50

Бункер – это специальный элемент, который устанавливается в нижней части конструкции циклона (в месте отведения пылевых и абразивных частиц), и позволяет накапливать отводимые загрязнения, которые удаляются из очищаемого воздуха. Это предоставляет пользователю такие преимущества:

Циклоны СЦН-50 с бункером более простые в обслуживании, поскольку позволяют не производить очистку до тех пор, пока бункер не будет заполнен (что также экономит время пользователя);
Позволяет циклону работать с его поставленной эффективностью (поскольку корпус его не забивается пылью – она своевременно отводится и сохраняется в бункере).

Стандартно, в зависимости от модели циклона СЦН-50, бункер в его конструкции имеет определенный объем. При необходимости, циклоны СЦН-50 могут оснащаться бункером отличительного объема (на заказ), что удобно в том случае, когда пользователю, например, необходимо производить очистку с другим временным интервалом (ведь чем больше объем бункера – тем больше пыли он может накапливать, и соответственно тем реже можно производить его очистку). В помощи по выбору оптимальной модели циклона СЦН-50, а также подходящего по параметрам накопительного бункера Вам всегда готовы помочь специалисты нашей компании!

Одиночный циклон СЦН-50 с бункером – описание конструкции и чертеж

Циклон СЦН-50 с бункером включает в конструкцию:

Цилиндрический корпус;
Входной (подающий) патрубок;
Выходной патрубок;
Накопительный (пылевой) бункер.

Габариты и вес циклона СЦН-50 будут зависеть (и будут иметь большие значения, по сравнению со стандартной моделью) от размеров бункера.

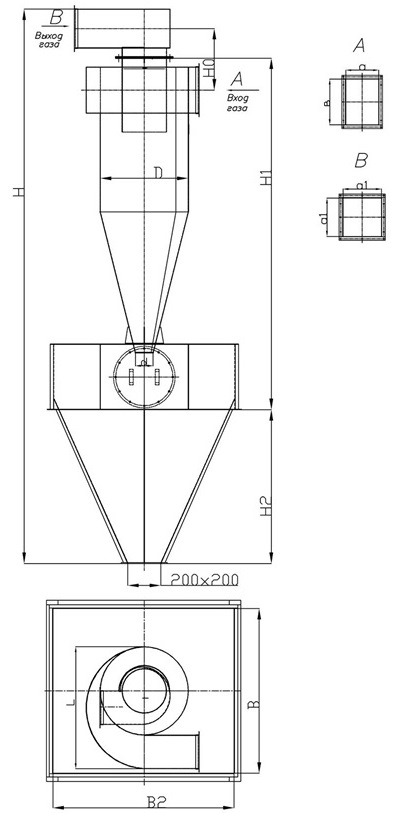

Чертеж циклона СЦН-50 одиночного с бункером

Купить циклоны СЦН - 50 Вы можете в нашей компании

Купить оптимальное оборудование по самым выгодным ценам можно на сайте нашей компании. Наши специалисты максимально быстро обработают Вашу заявку и предоставят всю необходимую информацию, а также окажут помощь при выборе необходимого оборудования, учитывая все пожелания заказчика и специфику помещения.
