1МЦ2С-125
Мотор-редуктор 1МЦ2С-125, технические характеристики |
|||||
|
|
|||||
|
Тип мотор-редуктора |
Частота вращения выходного вала, об/мин |
Номинальный крутящий момент на выходном валу, Нм |
Тип электродвигателя в комплекте |
Мощность электродвигателя, кВт |
Цена, грн |
|
1МЦ2С-125-28-3 |
28 |
991 |
АИР112МА6 |
3 |
|
|
1МЦ2С-125-28-4 |
1322 |
АИР112МВ6 |
4 |
|
|
|
1МЦ2С-125-35,5-4 |
35,5 |
1043 |
АИР112МВ6 |
4 |
|
|
1МЦ2С-125-35,5-5,5 |
1434 |
АИР132S6 |
5,5 |
|
|
|
1МЦ2С-125-45-4 |
45 |
822 |
АИР100L4 |
4 |
|
|
1МЦ2С-125-45-5,5 |
1131 |
АИР112М4 |
5,5 |
|
|
|
1МЦ2С-125-56-5,5 |
56 |
909 |
АИР112М4 |
5,5 |
|
|
1МЦ2С-125-56-7,5 |
1239 |
АИР132S4 |
7,5 |
|
|
|
1МЦ2С-125-71-7,5 |
71 |
977 |
АИР132S4 |
7,5 |
|
|
1МЦ2С-125-71-11 |
1434 |
АИР132М4 |
11 |
|
|
|
1МЦ2С-125-90-7,5 |
90 |
771 |
АИР132S4 |
7,5 |
|
|
1МЦ2С-125-90-11 |
1131 |
АИР132М4 |
11 |
|
|
|
1МЦ2С-125-112-11 |
112 |
909 |
АИР132М4 |
11 |
|
|
1МЦ2С-125-112-15 |
1239 |
АИР160S4 |
15 |
|
|
|
1МЦ2С-125-140-15 |
140 |
991 |
АИР160S2 |
15 |
|
|
1МЦ2С-125-140-18,5 |
1223 |
АИР160М2 |
18,5 |
|
|
|
1МЦ2С-125-180-15 |
180 |
771 |
АИР160S2 |
15 |
|
|
1МЦ2С-125-180-18,5 |
951 |
АИР160М2 |
18,5 |
|
|
Мотор-редуктор 1МЦ2С-125 успешно используется в разных отраслях промышленности, где используется оборудование общего назначения. В том числе, 1МЦ2С-125 используется также и в машиностроительной промышленности. Его высокий показатель эффективности и КПД, обусловленный использованием эффективной цилиндрической передачи, позволяет работать практически с любым оборудованием. Но все же, несмотря на свою популярность и хорошие рабочие показатели, мотор-редуктор 1МЦ2С-125 не рекомендован для применения в работе с аппаратами и механизмами грузоподъемной работы.
Конструирование колес с зубьями для цилиндрической передачи мотор-редуктора 1МЦ2С-125 происходит с использованием зацепления Новикова.
Мотор-редуктор 1МЦ2С-125 является эффективным и недорогим решением для приведения механизма в работу, при этом оказывая надежность и простоту в эксплуатации.
Условия использования мотор-редуктора 1МЦ2С-125:
- Электропитание при параметрах напряжения 220 или 380 В, и частотой 50/60 Гц;
- Продолжительная работа (минимум 8, максимум 24 часа без остановки);
- Любое направление вращения выходного вала;
- Содержание пыли в помещении не больше 10 мг/м³, при работе в безопасной среде, без возможности взрыва;
- Категория по климату У, при размещении 3 (диапазон наружной температуры от -40° С до +40° С при работе в помещении закрытого типа, только с естественной вентиляцией), а также категория климата и размещения Т2 (диапазон внешних температур воздуха от -10° С до +45° С, при работе устройства в закрытом помещении, а также под навесом);
- Показатель высоты над уровнем моря не должен превышать 1000 м.

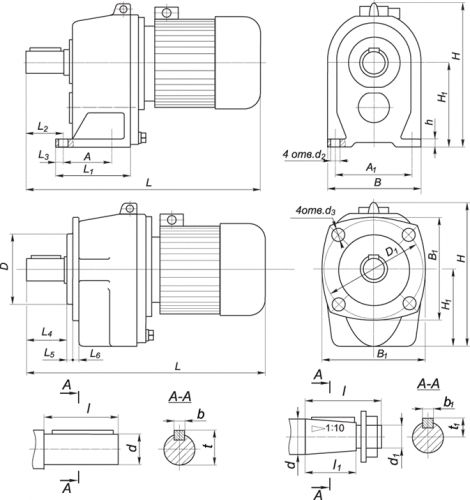

Габаритные и монтажные размеры мотор-редуктора 1МЦ2С-125 |
||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||
|
Тип мотор-редуктора |
Размер, мм |
|||||||||||||||||||||||||
|
А |
А 1 |
B |
B 1 |
D |
D 1 |
Hmax |
Lmax |
H1 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
h |
d |
d1 |
d2 |
d3 |
l |
l1 |
b |
b1 |
t |
t1 |
|
|
1МЦ2С-125 |
160 |
280 |
335 |
360 |
300 |
350 |
530 |
913 |
265 |
235 |
105 |
25 |
120 |
5 |
20 |
28 |
55 |
М36 |
19 |
18 |
110 |
82 |
16 |
14 |
59 |
29 |
Типы исполнения мотор-редуктора 1МЦ2С-125 в зависимости от способа его монтажа
Маркировочное обозначение мотор-редуктора 1МЦ2С-125
Приведен пример обозначений следующего типоразмера мотор-редуктора:1МЦ2С-125-56-2,0-G310-Ц-У3-220В
- 1МЦ2С - тип мотор-редуктора (цилиндрический, с использованием соосной схемы, двух ступеней передачи);
- 125 – расстояние между осями валов, мм;
- 56 - показатель частоты вращения выходного вала, номинальное значение, об/мин;
- 2,0 – параметр мощности электродвигателя в комплекте, кВт;
- G-310 – тип исполнения корпуса относительно монтажа;
- Ц – тип выходного вала (цилиндрический);
- У3 – категория по климатическим условиям и характеру размещения;
- 220В – рабочее напряжения электросети для питания мотор-редуктора.
