Центробежные скрубберы ЦС

Центробежные скрубберы, технические характеристики

Конструктивное исполнение и принцип работы центробежных скрубберов ЦС 3-8

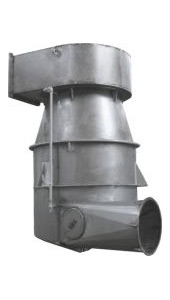

Общий вид центробежных скрубберов ЦС

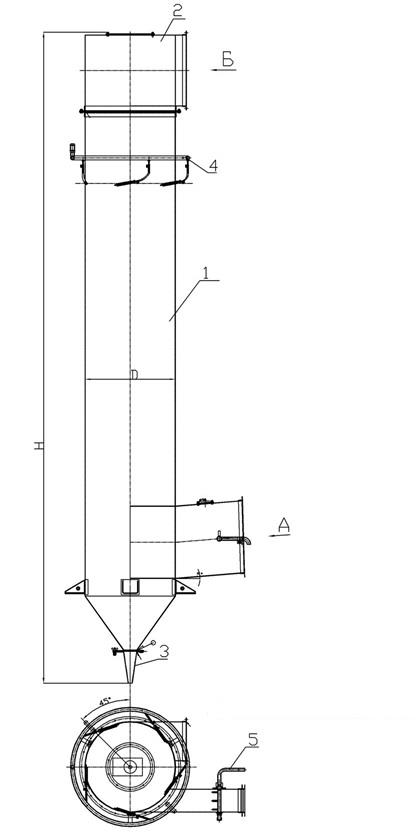

1 – корпус; 2 – улитка; 3 – конус; 4 – коллектор; 5 – смывное приспособление.

Габаритные размеры центробежных скрубберов ЦС

 Центробежные скрубберы ЦС

Центробежные скрубберы ЦС 3-8 типа эффективно позволяют очистить воздух от пыли и широко применяются в производстве совместно с вытяжными вентиляционными системами. Наиболее широкое применение центробежные скрубберы ЦС нашли при работе на тех видах производства, в которых проводится обработка и транспортировка угля, кокса, кварцевого песка, известняка, различных руд, абразивов и т.п.

Центробежные скрубберы ЦС обладают относительно небольшими габаритами, и при этом достаточно эффективно очищают воздух от пыли и газовых примесей, используя небольшой расход воды.

Уровень эффективности центробежного скруббера ЦС находится в пределах 86-99% и зависит от удельного веса и фракционного состава пыли, а так же от скорости подачи воздуха в патрубок и диаметра цилиндрического корпуса скруббера.

Сопротивление центробежных скрубберов ЦС значительно меньше показателя сопротивления других пылеуловителей, которые работают без использования орошения водой.

Нормальный уровень сопротивления –  50 мм вод. ст. Это несколько меньше, нежели показатель сопротивления циклонов батарейного типа.

Степень очистки воздуха центробежными скрубберами, по сравнению с полыми и насадочными, выше.

Конструкция центробежных скрубберов ЦС

Конструкция центробежных скрубберов ЦС подобна конструкции циклонных промывателей.

Центробежные скрубберы типа ЦС  выполнены из листовой стали, толщина которой 5-6 мм. Корпус скруббера формируется при помощи сварки.

Конструктивно центробежные скрубберы ЦС 3-8 представлены в виде вертикального цилиндра. В нижней части цилиндрического корпуса расположено днище конической формы. Для того, чтобы повысить срок эксплуатации аппарата и защитить его от внутреннего износа под действием абразивных материалов и коррозии, корпус и днище внутри покрывают сначала слоем бетона. Бетон изготавливается из смеси портландцемента, марка которого должна быть не ниже 400, с речным кварцевым песком. Песок перед использованием для смеси просеивается через сита, ячейки которого имеют размеры 2X2 мм. Далее, поверх слоя бетона, наносится один или несколько слоев специальной керамической плитки. Плитка, помимо воздействий абразивов, способна защитить внутреннюю поверхность корпуса и днища скруббера так же и от воздействия кислот.

В нижней части цилиндра расположен входной патрубок – через него в аппарат поступает запыленный воздух.

Скрубберы ЦС серии 3-8 для подачи воздуха внутрь своего корпуса имеют специальное устройство в форме улитки.

Входной патрубок выполняется в прямоугольной форме. Его внутренние стенки так же покрывают несколькими слоями лака, который обеспечивает защиту, в том числе от кислотного воздействия,  поверх которого накладывается отделка из чугунных плит.

Далее, внутри аппарата, воздух движется по спирали. Тут пыль и различные примеси удаляются из загрязненного воздуха при помощи воды и удерживается на стенках корпуса.

Для орошения водой поданного воздуха используются форсунки, которые размещены в центральной части скруббера. Именно вода помогает уловить частицы пыли и удержать их внутри корпуса. Помимо этого, вода, которая попадает внутрь корпуса, стекает по его внутренним стенкам, таким образом формируя пленку, с отсутствием брызг. Это помогает еще эффективнее удержать отфильтрованную пыль на внутренних стенках корпуса.

Тяжелые твердые частицы, которые невозможно уловить, центробежной силой отбрасываются к стенкам внутри скруббера, и далее при помощи потока воды перемещаются  в коническое днище. Отсюда, в виде шлама, тяжелые частицы выводятся из аппарата через слив, вместе с водой.

Для промывки входного патрубка от отложений пыли, которые накапливаются на его стенках в процессе работы, через его боковые стенки проведена специальная трубка, изготовленная из углеродистой стали. В трубке расположены сопла для промывки. Сопла могут изготавливаться из чугуна, бронзы, из нержавеющей стали или капрона.

Условия эксплуатации центробежных скрубберов ЦС 3-8

Поскольку в центробежных скрубберах ЦС обеспечивается создание внутри аппарата водяной пленки на стенках корпуса, - их необходимо использовать в помещениях с отоплением.

Скруббер ЦС рекомендуется устанавливать перед вентилятором вытяжной установки, иначе говоря – на входящем вентиляционном потоке. Это позволит уменьшить уровень износа вентилятора. Дополнительно необходимо предусмотреть возможность отвода воды из нижней части кожуха вентилятора.

Выход очищенного воздуха из скруббера осуществляется через патрубок.

Направление отвода воздуха зависит от того, как именно установлен скруббер по отношению к вентилятору:

• воздух отводится через шахту вверх, или же в боковую сторону через улитку в том случае, если  скруббер установлен после вентилятора;
• воздух отводится исключительно в боковую сторону через улитку, если скруббер установлен перед вентилятором, - на  пути входящего потока воздуха.

Рекомендуемая скорость подачи воздуха во входной патрубок – от 15 до 23 м/сек.

В зависимости от степени запыленности воздуха, характера производства и типа используемого оборудования, существует несколько вариантов использования центробежных скрубберов ЦС в качестве ступеней очистки:

• при использовании скрубберов с вытяжными вентиляционными системами, которые используются в комплексе с различным оборудованием дробильно-сортировочного типа, такого как элеваторы, дробилки, оборудования для пересыпки материала – в качестве одной ступени очистки;
• при использовании скруббера с вытяжными вентиляционными системами в комплексе с землеприготовительным оборудованием и выбивными решетками в литейных цехах – в качестве одной ступени очистки;
• использование скруббера с вытяжными вентиляционными системами при большом показателе начальной концентрации пыли – в комплексе с отсосами от пескоструйных камер и кабин – в качестве второй ступени очистки.

Показатель напора воды перед соплами должен быть постоянным на уровне 2.0 м. вод. ст. Для обеспечения выполнения такого условия необходима дополнительная установка устанавливать промежуточного водяного бачка с шаровым краном.

Уровень эффективности центробежного скруббера ЦС – в пределах 86-99%. Эффективность работы скруббера зависит от удельного веса и фракционного состава пыли, а так же от скорости подачи воздуха в патрубок и диаметра цилиндрического корпуса скруббера.

Более высокого показателя эффективности работы можно добиться, используя скруббер меньшего диаметра и большее значение скорости подачи воздуха во входной патрубок.  При этом, чем больше удельный вес пыли в подаваемом воздухе – тем показатель эффективности в итоге будет еще выше.
