Дымососы одностороннего всасывания УКРАИНА: Д, ДН, ВДН, ВРДВ, ВДРДВ - описание и характеристики

Дымососы - тягодутьевые машины (вентиляторы) центробежного типа, служат для удаления дыма, дымовых газов (продуктов сгорания топлива) и воздуха. Предназначен дымосос для применения в теплоэнергетике и устанавливается, как правило, после котла или же применяют для противопожарных мероприятий.

Области применения дымососа:

Основное место применения дымососов это промышленность. Дымососы отводят продукты горения из топок котельных и тепловых установок в выхлопную систему. Поскольку газы имеют высокую температуру, то дымососы произведены так, что их можно эксплуатировать длительное время и при температурном режиме в рамках от -30 до +200 С.

Применяют дымососы в обеспечении подачи чистого воздуха (отвода дыма) от отопительных котлов – их и называют дымосос для котла, а также в прочих теплоэнергетических системах, где невозможно, но нужно обеспечить вентиляцию другим методом.

Дымососы для котлов (дутьевые вентиляторы) устанавливают для создания искусственной тяги в котельных установках которые характеризируются про-изводительностью больше 2,5т/ч при сопротивлении выше 300 Па.

Дымосос (несмотря на название) вполне могут применять в административных промышленных помещениях для циркуляции чистого воздуха. Мощность, которую могут обеспечивать эти агрегаты, разрешает перекачивать в час до нескольких сотен тысяч кубометров воздуха.

Дымососы разделяют на виды:

Дымососы Д используют для обеспечения вывода дыма за пределы помещений, где нет естественной вентиляции, в таких местах как над котлами, печами, каминами. Дымососы Д сконструированы с увеличенной толщиной стенок улитки, по сравнению с вентиляторами ВДН, что дает возможность продления их срока службы.

Дымососы ДН используют для работы в обычных условиях и условиях повышенных температур и имеют некоторые отличия в конструктивных особенностях. Рабочее колесо дымососа, для защиты подшипников, оснащено ступицей. Дымососы ДН оборудованы специальными системами для золоулавливания. Вентиляторы типа ДН обеспечены утолщенными стенками улитки как и у вентиляторов типа Д.

Вентиляторы ВДН - подают воздух в топки паровых котлов, имеющих уравновешенную тягу. ВДН имеют центробежную конструкцию.

Дымосос - основные характеристики:

• могут работать непрерывно длительное время с большим ресурсом
• устанавливаются в помещении или на улице (соответственно до климатического исполнения (У, ХЛ, Т) и категории размещения электрооборудования по 1-4 категориях)
• изготавливаются дымососы, как правого, так и левого вращения
• допустимое содержание пыли и других твердых, липких примесей в дымовых и газо-воздушных массах не должны превышать величин, установленных производителем.
• температура перемещаемых газов не должна превышать предел величины, установленной производителем, как правило, это:
• до 200…250C, если рабочее колесо вылито из углеродистой стали
• до 400C, при рабочем колесо из легированной стали

Обозначение дымососов

Обозначение тягодутьевых вентиляторов состоит из марки дымососа, его номера (что показывает диаметр его колеса):
• Д - дымосос с загнутыми вперед лопатками рабочего колеса
• ДН - с лопатками рабочего колеса загнутыми назад

Дымосос – строение и конструкция и принцип работы

Дымосос (дутьевой вентилятор) имеет следующую конструкцию: (см. рис. 1)

1. Электродвигатель (1)
2. Ходовая часть (3):
• ходовая часть состоит из вала (16), вал вращается на 2 подшипниках (17). Ходовая часть размещена в специальной масляной ванне, в которой есть крышка и поддон. Масло контролируется - температура при нагревании термометром (4), а уровень масла - указателем уровня масла, размещенным в самой масляной ванне.
3. Корпус - улиткообразный (14) с всасывающим или называют входным (10) и выходным (8) патрубками, крыльчатки (5) и направляющего аппарата.
4. Рабочее колесо - состоит из диска (6), к которому методом сварки или приклепаны лопатки (7), концы лопаток соединены кольцом. К диску приварена ступица (15) (втулка), с ее помощью диск колеса закрепляется на валу.

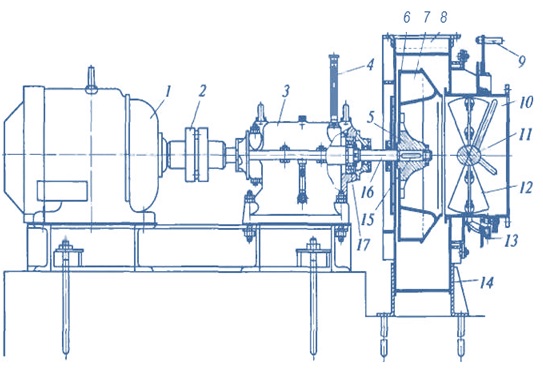

Рис. 1 - Дымосос, центробежный вентилятор: 1 - электродвигатель; 2 - муфта; 3 - ходовая часть ; 4 – термометр температуры масла; 5 - ротор; 6 -диск рабочего колеса; 7 - лопатки (крыльчатка) рабочего колеса; 8 - выходной патрубок; 9 - рукоятка поворота лопастей; 10 – входной (всасывающий) патрубок; 11 - центральный рассекатель; 12 - поворотные лопасти; 13 - поворотное кольцо; 14 - улиткообразный корпус; 15 - втулка; 16 - вал; 17- подшипник

Когда вращается рабочее колесо, воздух по воздуховоду подается к центру рабочего колеса, потом центробежными силами отбрасывается от центра колеса к его периферии и далее нагнетается в воздуховод. В центральной части рабочего колеса создается разрежение, за счет чего куда беспрерывно поступает воздух.

5. Направляющий аппарат - с его помощью происходит подача воздуха в агрегат или производится разрежение в топке. Направляющий аппарат устанавливается непосредственно перед дымососом на всасывающем патрубке (см.рис. 1).
• Конструкция направляющего аппарата состоит из металлического патрубка с фланцами (см.рис. 2), внутри патрубка размещены лопатки (лопасти) поворотные (2). Все лопасти имеют общий механизм, с его помощью они поворачиваются одновременно на одинаковый угол.

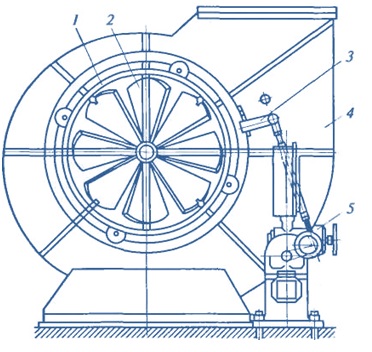

Рис. 2 - Конструкция направляющего аппарата: 1 - кожух направляющего аппарата ; 2 - поворотные лопатки; 3 - привод; 4 - кожух; 5 - колонка дистанционного управления

Условия эксплуатации дымососа

Дымосос перед монтажом и пуском в работу необходимо провести его внешний осмотр, и проверить следующее пункты:
• должны быть ограждения валов и муфты дымососа;
• обязательное заземление электродвигателя;
• проверить крепления электродвигателя и подшипников на прочность;
• доступ воды для охлаждения подшипников вентилятора и наличие масла и его уровень;
• должны присутствовать ограждающие сетки у всасывающий патрубок;
• движущие части не должны задевать что либо
• при первом запуске проверить отсутствие посторонних шумов.

В первую очередь необходимо проверить работу дымососа на холостом ходу. Для того нужно направляющий аппарат полностью закрыть и после этого включить электродвигатель. При работе на холостом ходу рекомендуется медленно открывать направляющий аппарат так, чтобы ток электродвигателя при нагрузке не превышал допустимого значения.

Обслуживание дымососа

• Смена масла: при смене масла подшипники необходимо промывать керосином.
• Проверка положения смазочных колец, а если охлаждение подшипников водяное, необходимо пускать воду.
• Проверка шиберов, которые должны быть закрыты.
• Проверка вращения роторов – должны легко вращаться (проверяют вручную).
• Проверка исправности ограждения у муфт.
• Проверка реостата электродвигателя (необходимое положение на «Пуск»).

Дымососы и тягодутьевые вентиляторы необходимо немедленно остановить при появлении стуков и сильной вибрации, сильного нагрева подшипников (700С и больше), если задевает ротор кожух или статор, а также при загорании в газоходах не сгоревшего топлива.
