FDE

Параметр

Модель

FDE36KXE6F

FDE45KXE6F

FDE56KXE6F

FDE71KXE6F

FDE112KXE6F

FDE140KXE6F

Ном. холодопроизводит-сть

кВт

3,6

4,5

5,6

7,1

11,2

14,0

Ном. теплопроизводит-сть

кВт

4,0

5,0

6,3

8,0

12,5

16,0

Источник питания

1 фаза, 220–240 В, 50 Гц / 220 В, 60 Гц

Потребляемая мощность

Холод

кВт

0,04–0,05/0,05

0,08–0,09/0,09

0,12–0,14/0,14

0,14–0,15/0,16

тепло

0,04–0,05/0,05

0,07–0,08/0,08

0,11–0,13/0,13

0,13–0,14/0,15

Уровень звукового давления

Hi:39 Me:38 Lo:36

Hi:41 Me:39 Lo:37

Hi:44 Me:41 Lo:39

Hi:46 Me:44 Lo:43

Внешние размеры

В x Ш x Г

мм

210 x 1070 x 690

210 x 1320 x 690

250 x 1620 x 690

Масса

кг

28

37

49

Уровень звукового давления

м³/мин

Hi:10 Me:9 Lo:7

Hi:16 Me:14 Lo:12

Hi:26 Me:23 Lo:21

Hi: 29 Me: 26 Lo: 23

Подмес свежего воздуха

нет

Воздушный фильтр

карманный x 2 (моющийся)

Дистанционное управление

проводный: RC-EX1, RC-E5, RCH-E3, беспроводной: RCN-E-E

Диаметр фреоновой магистрали

мм

жидкость: 1/4 (6,35)

газ: 1/2 (12,7)

жидкость: 3/8 (9,52)

газ: 5/8 (15,88)

Цена, грн. с НДС

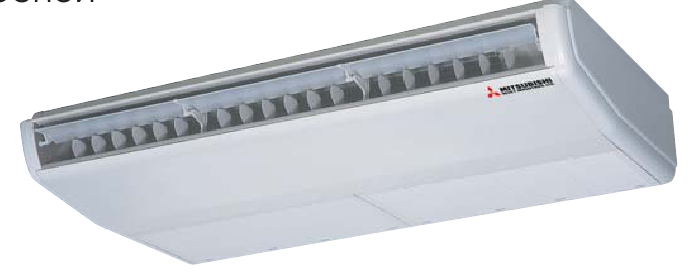

Потолочно-подвесной кондиционер серии FDE

Положительные стороны такой конструкции:

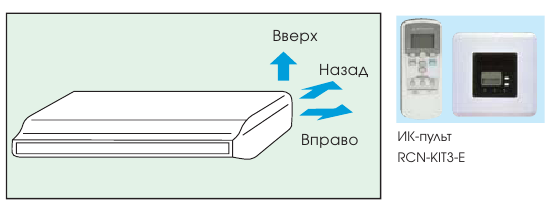

Легкость и удобство монтажа. Можно провести с трех различных направлений провести фреоновые магистрали (справа, сзади, сверху), а дренажную трубу можно направить как вправо, так и влево.

Разработчики усовершенствовали конструкцию, теперь в высоту она составляет 21 см (и больше для различных моделей серии), масса – 30 кг. Такие габариты позволяют без проблем провести монтаж. Более того, из всех потолочно-подвесных кондиционеров, кондиционеры серии FDE отличаются уникальным дизайном. Он хорошо подходит для крупных помещений, таких как торговые залы и промышленные помещения, офисные помещения.

Есть доступ со статистической камерой, имеющей боковой патрубок свежего воздуха.

Тип конструкции – вихревой диффузор.

Эти вихревые диффузоры созданы для вытяжной и/или приточной вентиляции. Особенно подходят для помещений, с особо строгими требованиями к качеству воздуха и комфортному микроклимату.

В результате горизонтального распределения приточного воздушного потока, снижается скорость струи воздуха, обеспечивается разность температур и значительная эжекция.

В состав конструкции вихревого диффузора серии FDE входит квадратная внешняя панель, которая имеет сплошное уплотнение по периметру,  жестко закреплённые направляющие лопатки, которые располагаются радиально, монтажная рамка.

Треугольные лопатки доведены до углов диффузора, имеющего квадратную форму. Эта конструкция обеспечивает низкий уровень звуковой мощности, в особенности при высоком расходе воздуха.

С боковым патрубком поставляется статистическая камера. По отдельному специальному заказу может быть изготовлена регулировочная створка воздушного расхода, либо уплотнение.

Инструкция:

Большинство вихревых диффузоров серии FDE имеют квадратную внешнюю панель, на которой располагаются неподвижные направляющие лопатки, служащие для обеспечения высокий уровень эжекции для горизонтального вихревого обмена воздушных потоков.

В конструкцию внешней панели входят треугольные направляющие лопатки, монтажная рака, которая имеет перфорированную пластину, созданную для того, чтобы оптимизировать процесс распределения воздушных потоков, и находящаяся сзади.

Стандартный FDE производят со статической камерой. Однако, в случае необходимости, или, к примеру, по индивидуальному заказу изготавливают и доукомплектовывают диффузор уплотнением, либо регулятором расхода.

Кроме того, при необходимости, есть возможность дополнить камеру контрольным ниппелем и тягами управления регулировочной створкой расхода воздушного потока.

С помощью монтажного винта, расположенного в центре камеры, можно снимать или устанавливать внешнюю панель диффузора.

Материалы – детали:

• Оцинкованая листовая сталь – монтажная рамка, имеющая перфорированную пластину, внешняя диффузорная панель, статическая камера.

• Резина – манжетное уплотнение.

• Черное порошковое покрытие (RAL 9005) – перфорированная пластина, монтажная рамка.

• Белое порошковое покрытие – поверхность. Обычно используют 50-70% уровень глянца.
