GAZ 7000 W

GAZ 7000 W

Конвекционные котлы производства компании Bosch серии GAZ 7000 W обладают мощностью 24кВт, 28кВт, 35кВт. Данное оборудование способно работать в помещениях общей площадью максимум до 280м² (мощность 22, 28кВт) и до 350м²(мощность 35кВт).

Двухконтурные модели оснащены мощным пластинчатым теплообменником пластинчатого типа, который обеспечивает «быстрый старт» («горячий старт»), то есть, практически мгновенную подачу горячей воды за счёт обеспечение запаса нескольких литров горячей воды. В момент использования данного запаса, котёл способен перейти на нужную мощность и приготовить горячую воду для последующего расхода.В комплектации оборудовании имеется контроллер Heatronic 3, что позволяет совершать подключение терморегуляторов FR/FW. Высокая безопасность оборудования обеспечивается электронным розжигом горелки.

Данная серия котлов предназначена для установки в тех помещениях, к которым предъявлены повышенные требования к обогреву.

Преимущества серии котлов GAZ 7000 W:

• Высокая устойчивость и поддержание параметров при перепадах давления газа/воды;
• Регулирование дымоотводящей системы;
• Автоматически изменяемая мощность (в зависимости от температуры);
• ЖК-дисплей (недельное/суточное программирование);
• Высокая экономичность;
• Совместимость с терморегуляторами FR/FW при помощи блока электроники Heatronik 3;
• Модуль управления (двухпроводная шина ЕМS + защита переполюсовки интегрированной системы);
• Контроль пламени – ионизационный;
• Реле давления – дифференцированное;
• Температурный ограничитель;
• Первичный теплообменник – монотермический;
• Наличие атмосферной газовой горелки, которая обеспечивает возможность перехода оборудования на работу на сжиженном газе;
• Модуляция мощности (при подключении бойлера и ГВС);
• Расширенный функционал самодиагностики;
• Защитные системы – от замерзания, насоса от блокирования, снятия с теплообменника инерции, от образования накипи в ГВС - контуре, бойлера от бактерий (легионелл);
• Камеры сгорания закрытого типа обладают системой последнего цикла вентиляции;
• Heatronik 3 – модуль управления программаторами, комнатными термостатами, таймером, регулятором;
• Совместимость с гелиосистемами (поддержание функции Solar Optimization, которая настраивает ГВС – контур и отопление зависимо от интенсивности солнца).

Показатели экономичности и эффективности обеспечиваются тем, что для нагревания воды и теплового носителя используется не только энергия, которая образуется в процессе сгорания газа, но и от конденсата горячей воды. Поэтому показатель КПД достаточно высокий – 110%.

Газовые котлы GAZ W 7000 способны работать в двух режимах приготовления ГВС:

• 1) Режим COMFORT – запас горячей воды для первичного использования и поддержание её температуры;
• 2) Режим ECO– нагрев воды по необходимости.

Разновидности настенных газовых котлов Серии и маркировка

Котёл производится в двух модификациях:

• ZWS – функции обогрева и приготовления горячей воды;
• ZSC – отопление + нагрев при помощи косвенного нагрева посредством бойлера

Есть различия и по способу отвода продуктов сгорания:

• MFK – отвод через дымоход;
• MFA – отвод через наружную стену помещения (данные модели обладают модуляцией по горячей воде и отоплению).

Пример расшифровки модели ZWC 28-3MFK 23 S:

• Z – предназначение для центрального отопления;
• W – ГВС – приготовление;
• S – подключение к ГВС – бойлеру;
• C - Индекс оборудования серии Gaz 7000 W;
• 28- показатель мощности 28 кВт;
• 3 - Поколение комплектующих приборов;
• МF – Наличие многофункционального дисплея;
• K – Котёл рассчитан на подключение к дымоходу;
• A – Турбированная камера сгорания (герметичная);
• 23 - природный газ H

Панель управления

Исполнение панели достаточно удобное, что позволяет просто настраивать параметры кнопками на панели. Дисплей обладает подсветкой. Обширное количество настроек позволяет адаптировать оборудование к любой отопительной системе (все параметры диагностируются автоматикой). Плата имеет возможность подсоединения аварийного датчика. Управление системой осуществляется Cotronic 3 посредством двухпроводной информационной шины ЕMS в зависимости от температуры внутри помещения (на шину устанавливаются регуляторы и дополнительные принадлежности). При первом системном включении конфигурация происходит автоматически.

Благодаря индикации, возможность настройки на суточный/недельный режим, возможна организация целой системы котлов, то есть подключение нескольких устройств в каскад. Данный процесс регулируется строенными Ex – регуляторами.

Процесс управления может осуществляться комнатными регуляторами (FR 10, 100, 110), а также погодными регуляторами (FW 100, 200, 500).

Монтаж

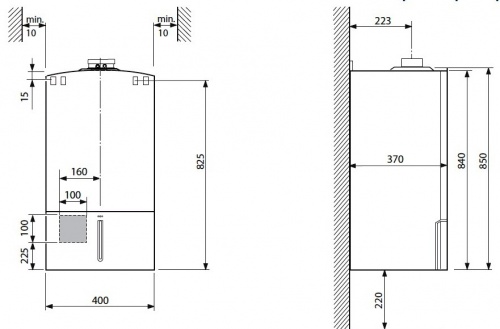

Главным требованием при монтаже котлов есть обеспечение безопасного расстояния от любых поверхностей и выступающих систем (труб, шлангов, стен). Обеспечивается свободный доступ к котлу и его узлам на случай ремонта или профилактики.

Под котлом нужно оставить 220 мм свободного доступа на случай демонтажных работ распределительной коробки (монтажный шаблон включен в комплект поставки). Данный шаблон используется для установки всего котла и монтажной планки, которая выполнена в виде консоли с запорной арматурой и местами подключения. Горизонтальная монтажная планка обеспечивается горизонтальное подключение, скрытую разводку системы. Планку можно смонтировать на этапе ремонтных работ, после окончания которых, на неё навешивается сам котёл. Использование планки не обязательно, а рекомендовано.

Установка погодного регулятора

Погодный регулятор устанавливается в разных местах, в зависимости от необходимости измерения определённого параметра. Если установить на стене, кроме основной функции, будет измерять температуру в комнате. Если установить в передней панели настенного котла, измеряется температура в комнате, которая может регулироваться дистанционно (одним из регуляторов FB 10, FB 100).
