Описание итальянских насосов от компании PEDROLLO, серии JSW2

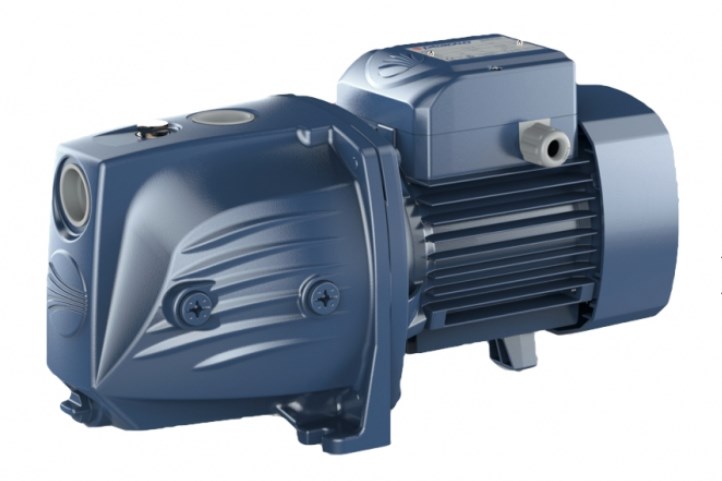

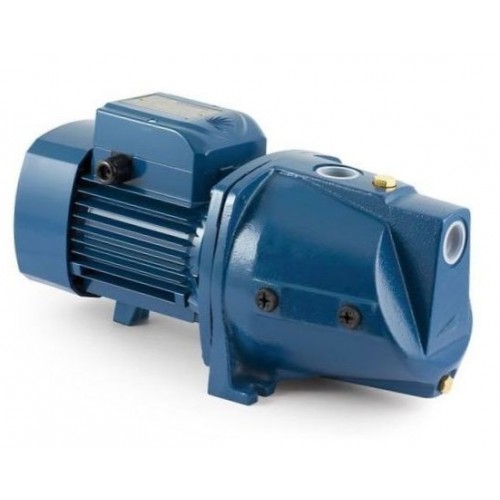

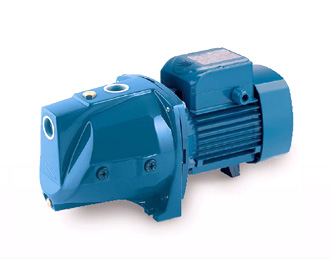

Такие машины представляют собой одноступенчатые центробежные насосы, которые состоят из чугунного корпуса, встроенного эжектора и рабочего колеса, выполненного из стали не подвергающейся ржавению.

Насосы серии JSW2 — моноблочные (это значит, что крепление рабочего колеса происходит на конце вала электродвигателя, который удлинен). К фланцу двигателя прикрепляют корпус насосной части литого типа. Рабочее колесо производится центробежным, имеет закрытый тип и односторонний вход.

Расположение патрубок в соответствии друг к другу (напорной и всасывающей) происходит под углом 90°. Немного вверх смещается всасывающий патрубок и располагается параллельно оси ротора насосного аппарата. Напорный патрубок направляется вертикально вверх и располагается перпендикулярно оси ротора.

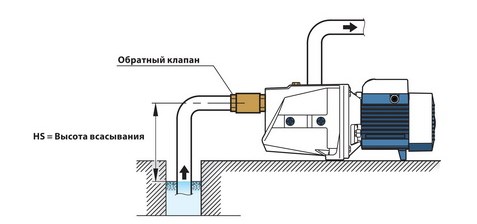

Насосы данной серии обладают отличной всасывающей способностью. В насосной части устанавливается эжектор, который создает необходимое для подъема воды разряжение (подъем жидкости возможен из глубины до 9 м). Этот тип насосного оборудования бесперебойно работает даже в случае, если в подающем трубопроводе имеется небольшое количество воздуха. Конструкция данных аппаратов имеет механический торцовый одинарный уплотнитель, который обеспечивает герметичность вала, благодаря чему обеспечивается защита от утечек жидкости, которая перекачивается.

Насосы JSW2, благодаря их компактным размерам и низкому образованию шума в рабочем процессе, можно использовать для перекачки питьевой жидкости в водоснабдительных системах, работающих в автоматическом режиме, которые наделены мембранными баками  в офисно-складских помещениях и небольших индивидуальных домах.

Данная серия насосов производится с однофазными электродвигателями (они работают с напряжением в 230 В) и трехфазными электродвигателями (они работают с напряжением показатель которого: 230/400 В).

Данной серии насосы от итальянской компании PEDROLLO, предназначаются для перекачки чистой, не имеющей абразивных частиц воды и разнообразных жидкостей, которые по составу не имеют агрессивных химических элементов, которые могут навредить материалам насоса. Благодаря продуманной конструкции самовсасывающего насоса серии JSW, имеется возможность перекачивать жидкость, содержащую воздух (в небольших количествах).

Описание работы насоса PEDROLLO серии JSW2

Эти изделия представляют собой центробежного типа самовсасывающие электронасосы. Благодаря тому, что в корпусе насоса находится эжектор, достигается эффект самовсасывания. Не вся подающаяся жидкость, которая вырабатывается центробежного закрытого типа рабочим колесом, попадает в нагнетательный патрубок. Часть этой жидкости рециркулируется благодаря работе эжектора, который имеет прямой контакт с камерой всасывания, благодаря чему образует в ней разрежение, без которого невозможно самовсасывание. Когда аппарат запускается впервые, водой заполняется лишь корпус насоса. Дополнительно заполнять всасывающий трубопровод, а затем убирать присутствующие воздушные пробки, совсем нет надобности. Ведь вода, находящаяся в корпусе во время запуска насоса, проходя через эжектор, из камеры всасывания перенаправит воздух в нагнетательную камеру, при этом выталкивая его прямо через выходной трубопровод. Таким образом, получается вакуум, который служит причиной подъема уровня воды прямо во всасывающем трубопроводе, тем самым вызывая процесс самовсасывания.

Благодаря непрерывной работе системы самовсасывания, данные насосы теряют чувствительность к присутствию воздуха в накачиваемой жидкости. Компания PEDROLLO работает уже много лет и серию JSW2 разрабатывала, основываясь на опыт, благодаря чему особое внимание уделялось процессу гидравлики и подбору материалов, в результате чего, оборудование уменьшилось в размерах, снизился шум при работе и повысились эксплуатационные характеристики.

JSW2: основные характеристики

• производительность — до 70 л/мин.;
• высота всасывания по максимальному манометрическому показателю — 9 м;
• напор насосов (каким может быть водный столб) — до 55 м;
• температурный диапазон перекачиваемой жидкости — начиная от -10 и заканчивая +40 градусов Цельсия;
• температурные рамки окружающей среды — составляют показатель в рамках строго до +40 градусов;
• возможность эксплуатации в непрерывном режиме согласно классу S1;
• корпус насосного агрегата может иметь максимальное давление — до 6,5 бар;
• для перекачивания подходит чистая вода, не имеющая абразивных твердых частиц и не агрессивных химикатов, чтобы не повредились материалы, использованные в проточной части насоса;
• тип установки — поверхностный;
• применение — мелко промышленное и бытовое;
• конструкционное исполнение — насос центробежный с эжектором и «закрытого» типа рабочим колесом;
• монтаж данных аппаратов осуществляется в сооружениях закрытого типа, либо же таких местах, которые имеют защиту от воздействия атмосферы.
