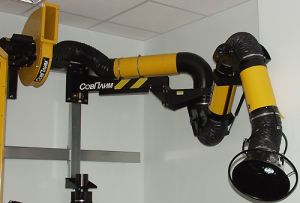

Консольно-поворотное устройство FM
|
Консольно-поворотное вытяжное устройство «FM» - Область примененияКонсоль служит для того, чтобы увеличить рабочее пространства, которое обслуживается устройством «KUA-H». Данное устройство является оптимальным решением, когда нужна большая подвижность для покрытия всей площади рабочей зоны. Линейка данной серии насчитывает ряд моделей, имеющих радиус действия в пределах 4-8,8 метров. Воздухопринимающая воронка этого изделия может подниматься относительно монтажной над полом опоры на высоту до четырех метров. Консоль FM может дотянуться до любых тесных и труднодоступных мест в рабочей зоне. При этом предоставляется возможность работы с высокими и низкими протяженными объектами. Благодаря этому появляется возможность функционирования на стационарных нестационарных рабочих местах, функционировать внутри замкнутого объема и др. Кроме того, к консольной балке можно подвешивать дополнительный вес до пятидесяти килограмм. Перемещение вытяжного устройства производится посредством воронки. Удлиняющие шланги надежно и легко крепятся к вытяжному устройству. Конструкция устрйоства вытяжного FM Сопвлим
Конструкция консольно-поворотного устройства следующая: вытяжное устройство располагается на удлиняющей балке, которая крепится на ось, имеющей сдвоенный шарикоподшипник. Данное оборудование имеет 3 регулировки, что обеспечивает максимальную подвижность в пределах рабочей зоне. Угол поворота составляет 360 градусов. Устройство оборудуется направляющей для подвешивания шлангов, кабелей, шлангов, а также воздуха в сжатом состоянии, устройств, которые подают сварочную проволоку. Воздуховодод (гибкие из ПВХ, жесткие – из оцинкованной стали) крепится на балку. На ее свободном конце размещает вытяжное устройство. Легкое перемещение и надежность обеспечивает безинерционный тормоз. Крепление производится к стене Монтажные работыОборудование вместе с настенным кронштейном, воронкой с заслонкой, шлангов, вытяжным устройством, гибким соединением и воронкой с регулирующей заслонкой. Крепление консоли осуществляется к стене. Преимущества
Купить консольно-поворотное вытяжное устройство «FM» Совплим Вы можете в нашей компании
|
|
Тип |
Размеры, мм |
||||||
A | A1 | A2 | A3 | A4 | B1 | B2 | ||
FM-15 |
3335 | 51 | 1550 | 1734 | 6 | 320 | 270 | |
FM-25 | 4335 | 51 | 2550 | 1734 | 6 | 320 | 270 | |
FM-35 | 5350 | 51 | 3560 | 1734 | 10 | 420 | 370 | |
FM-45 | 6350 | 56 | 4560 | 1734 | 10 | 420 | 370 |
