KSG30N

Воздухоотводчик

Макс. давление

10 бар

Макс. рабочая температура

110С

Присоединение

G 3/8"

Макс. размер диам.

37

Предохранительный клапан

Давление настроенное

3 бар

Макс. рабочее давление

110С

Коэффициент затекания

К=0,5

Присоединения

G1/2"

Максимальный радиальный размер, диаметр

38

Манометр

Шкала давления

0-6 бар

Присоединение

G1/4"

Диаметр радиальный

63

Обратный клапан

Внешняя резьба

G3/8"

Внутренняя резьба

G3/8"

Цена, грн с НДС

KSG30N

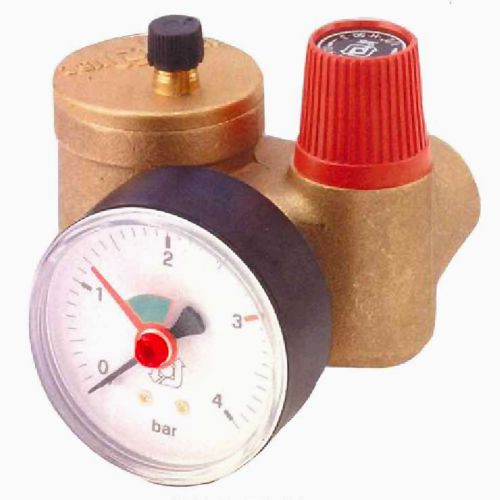

Группа безопасности котла серии KSG используется для защиты закрытых систем отопления от избыточного давления и завоздушивания. Наиболее чувствительным к повышению давления является отопительный котёл. Поэтому порог срабатывания аварийного клапана должен соответствовать давлению, максимально допустимому для работы котельного оборудования. Группа состоит из предохранительного клапана, автоматического воздухоотводчика с запорным клапаном и манометра, которые смонтированные на стальной консоли.

Группа безопасности представляет собой единый латунный корпус, в  котором содержится предохранительный клапан и автоматический воздухоотводчик.

К системе консоль присоединяется с помощью внутренней резьбы 1". Монтаж выполняется в вертикальном положении, выше котла. Запорная арматура не может устанавливается между котлом и группой безопасности.

Такие группы безопасности серии KSG можно использовать для установки в бытовых отопительных системах мощностью до 50 кВт (KSG 30 - SV %" - до 100 кВт). Они представляют собой комбинацию предохранительного клапана, воздушного клапана и манометра.

Монтаж

Требования к монтажу групп безопасности котла KSG практически ничем не отличаются от монтажа предохранительных клапанов.

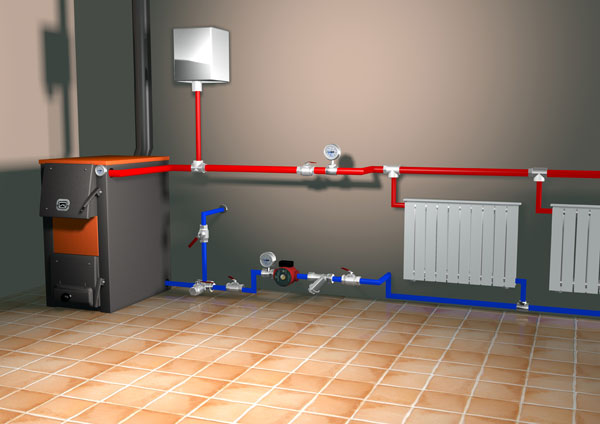

Устанавливать группу безопасности  необходимо выше котла, и при этом обязательно в вертикальном положении.

Категорически запрещено устанавливать запорную арматуру, фильтры и арматуру, которая может привести к заужению трубопровода на подводке к группе.

Сливной шланг должен соответствовать диаметру выходного отверстия предохранительного клапана и быть проложен так, чтобы не создавать препятствий для сброса воды/пара и не подвергать людей опасности при сбросе.
