Проектирование систем водоснабжения и канализации в квартире

Водоснабжение и канализация в квартире


Водопровод и канализация в квартиреСистемы водоснабжения и водоотведения играют большую роль в создании домашнего комфорта и уюта. Качественно выполненный проект водоснабжения - залог правильной функциональности, надежности и удобства использования этих систем.

Необходимость в проекте водоснабжения и канализации (В и К) квартиры требуется в таких случаях:
  • при замене трубопроводов;
  • при перепланировке квартиры проект В и К входит в перечень документов, которые необходимо согласовать инспекцией для перепланировки;
  • при ремонте квартиры.
Если Вам необходима перестановка сантехнических приборов, например, мойки на кухне или установка дополнительного оборудования в санузле, или трубы вашей квартиры уже очень старые и нуждаются в замене, то для этого может понадобиться согласование данных действий с эксплуатирующей организацией. Для этого от Вас потребуется наличие проекта водоснабжения и водоотведения квартиры.

В состав проектной документации водоснабжения и канализации квартиры входят:
  • план размещения сетей водопровода;
  • план размещения сетей канализации;
  • аксонометрическая схема водопроводных сетей;
  • аксонометрическая схема канализационных сетей;
  • другие чертежи при необходимости (схема водомерного или коллекторного узла и проч.);
  • спецификация оборудования;
  • пояснительная записка.
Наличие технической документации поможет избежать применения неподходящего оборудования, например, неправильно выбранные краны, трубы могут стать причиной затопления нескольких нижних этажей. А также упростит работу монтажников и поможет избежать перерасхода материалов.

Система квартирного водопровода


Определившись с местами размещения приборов водопотребления, исходя из количества постоянных жильцов и водопотребляющего оборудования, делают расчет объемов расходуемой воды. Затем подбирают оптимальную схему разводки трубопроводов, их материал и диаметры, расстановку необходимой арматуры и прочих приборов. При необходимости устанавливают насосы и водоочистные фильтры.

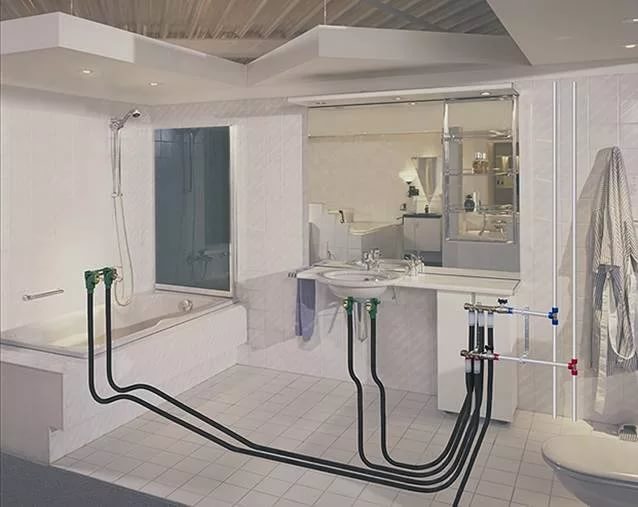

Водопровод в квартире Система водоснабжения должна:
  • сводить к минимуму неправильный расчет материалов и оборудования;
  • обеспечить бесперебойность работы всей сантехники квартиры;
  • создать минимальную вероятность протеканий;
  • удобство обслуживания оборудования;
  • не портить интерьер помещений;
  • соответствовать государственным строительным нормам;
  • обеспечивать наилучшее соответствие качества и цены.

Материал водопроводных труб


На сегодняшний день на рынке представлен широкий ассортимент труб из различных материалов. Нельзя сказать, что какие то из них хуже, каждый вид подбирается под условия использования и другие факторы. При выборе водопроводных труб имеет значение:
  • давление подаваемой воды;
  • температура воды и окружающей среды;
  • качество воды;
  • условия прокладки труб;
  • финансовые возможности владельца жилья;
  • требуемый срок службы.
Для внутреннего водопровода применяют такие материалы труб:
  • сталь;
  • медь;
  • металлопластик;
  • полибутилен (PB);
  • полиэтилен (ПЕ);
  • поливинилхлорид (ПВХ);
  • полипропилен (PP);
  • сшитый полиэтилен.
Стальные трубопроводы – прочные, долговечные, но сильно подверженные коррозии и более дорогие, чем пластиковые. Монтируется только специалистами с использованием сварочного аппарата.

Медные трубы – дорогостоящие и долговечные (срок эксплуатации 50-70 лет). Они обладают высокой устойчивостью к влиянию высоких и низких температур, большого давления, коррозиеустойчивые. Монтаж осуществляется при помощи пайки с применением припоя и осуществляется только квалифицированными специалистами.

Металлопластиковые трубы не дешевые, но легкие и удобные в монтаже. Легко поддаются изгибу, но делать это нужно с осторожностью, так как при перегибе можно повредить внутренний слой трубы. Имеют низкое гидравлическое сопротивление стенок и потери напора. Для их соединения с фитингами потребуются такие приборы как пресс-клещ, труборез и римеры под диаметры труб. Имеют недостаток – со временем прокладки в фитингах портятся, что приводит к тому, что фитинги начинают капать. В связи с чем, такие трубопроводы не рекомендованы для скрытой прокладки. Срок службы составляет 10-15 лет.
Полибутилен – дорогие трубы, выдерживают температуру до 90 градусов. Стыки при правильной пайке довольно надежные. Их, как правило, используют для устройства теплого пола.

Полипропиленовые трубыПолиэтиленовые трубопроводы дешевые, имеют наименьшее гидравлическое сопротивление стенок. Имеют отличительную особенность – при замерзании не рвутся. Когда в трубе заледеневает жидкость, она растягивается, а когда оттаивает – возвращается к прежней форме. Поэтому ПЕ трубопроводы наилучшие для прокладки в неотапливаемых помещениях, грунте. К минусам относится низкая термостойкость материала. Обычный (неармированный) полиэтилен не выдерживает температуру от 60 градусов.

Поливинилхлорид – химически стойкий материал, недорогой, термоустойчивый (выдерживает температуру 70 °C). Минусом есть его относительно невысокая прочность, стыки имеют риск протекания. Но при этом преимущество: клееные стыки разогрев можно легко разнять и переклеить. Длительное влияние ультрафиолета оказывает негативное влияние, понижая его прочность и эластичность.

Полипропилен - не очень дорогой, прочный. Паяные стыки отличаются высокой прочностью. Обладает высокой термостойкостью до 130 градусов. Полипропиленовые трубы наиболее популярны в качестве сооружения внутреннего водопровода. Имеет свои минусы: не клеится и имеет высокий коэффициент температурного расширения, в связи с чем, не рекомендуется для скрытой прокладки. Температурное расширение можно предотвратить наложением специальных материалов, но это делает работу более дорогостоящей. Срок службы около 50 лет.

Сшитый полиэтилен – трубы удобные при монтаже, легко гнутся, не боясь перегиба. Имеют низкий коэффициент шероховатости и теплопроводность (хорошо удерживают тепло). Они устойчивы к коррозии и служат более 50 лет.

Разводка квартирного водопровода

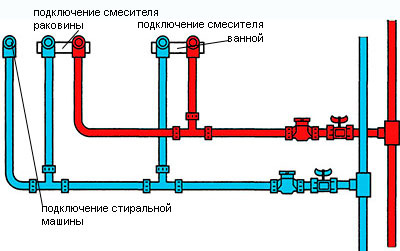

Тройниковая разводка трубРазводка водопровода может осуществляться по двум схемам:
  • последовательного подключения (тройниковая);
  • с разводящим коллектором (коллекторная).
Тройниковая схема наиболее часто можно встретить в старых домах. От стояка проводится магистраль, от которой последовательно подключаются сантехнические приборы с помощью тройников.

 Преимущества такой схемы:
  • более простой монтаж, занимающий меньше времени;
  • экономичность – требуется меньшее количество материалов и работы при монтировании;
  • требуется меньше пространства.
Недостатки:
  • при одновременном включении сантехнических приборов (например, душа и мойки) происходит перепад давления, вследствие чего происходит изменение температуры и напора, что особенно ощутимо в квартирах с большим количеством точек потребления воды;
  • при ремонте оборудования приходится перекрывать поступление воды во все сантехприборы;

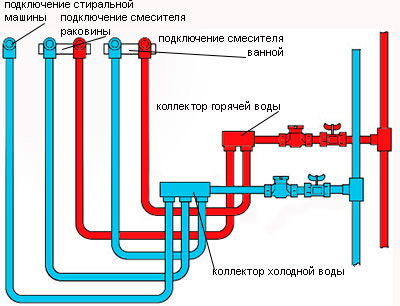

Коллекторная разводка трубКоллекторная схема на сегодняшний день применяется часто, особенно такой вариант применим к большим квартирам с множеством сантехприборов. К стояку подключается коллектор, к которому через шаровые краны подводятся все сантехнические приборы по отдельности.

  Преимущества коллекторной разводки:
  • исключение перепадов давления при одновременном использовании приборов- равномерная температура и давление во всех точках водопотребления;
  • возможность ремонта отдельного участка, не отключая воду во всей квартире;
  • большая надежность – требуется меньшее количество соединений водопроводной системы.
Недостатки:
  • Выше стоимость, чем тройниковой разводки;
  • Требуется больше времени для монтажа;
  • Занимает больше места, чем тройниковая схема.

Монтаж водопровода может осуществлять двумя способа:
  • открытым;
  • закрытым.
Открытый способ прокладки менее трудоемкий и дорогой, но нарушает интерьер помещения. Чтобы трубопроводы не портили интерьер помещения, их располагают ниже и по возможности наименее бросающимися в глаза.

Закрытый способ не влияет на интерьер помещения. В стенах делаются штробы, в которые укладываются трубы. Затем их скрывают с помощью штукатурки и плитки. На такой монтаж уходит больше времени, работы и денежных средств.

  Дополнительное оборудование


В качестве дополнительного оборудования повышающего качество работы системы водоснабжения устанавливают такие устройства, как:
  • Счетчики воды
  • Редукторы давления
  • Водоочистные фильтры
Установка квартирных счетчиков воды становится все большей необходимостью. Использование водосчётчиков позволит контролировать и значительно сэкономить расходы воды в квартире.

На водопровод холодной и горячей воды требуются отдельные счетчики. В некоторых больших квартирах может осуществляться водоснабжение из разных стояков – отдельно из стока для кухни, и отдельно для ванной. В таком случае требуется устанавливать две пары водомеров.

Установка счетчиков воды осуществляется предприятием, имеющим соответствующую лицензию либо обслуживающей водопроводной организацией. Каждый прибор монтируется в отдельном отборно-учетном узле, который состоит из запорного крана, фильтра грубой очистки, водосчётчика и обратного клапана.

После установки водомера необходимо обратится в обслуживающую организацию для записи на их опломбирование. После чего их представитель должен прийти, записать начальные показания счётчиков, опломбировать их и составить «Акт введения в эксплуатацию» в двух экземплярах. После регистрации счетчиков оплата за воду будет осуществляться по расходу потребляемой воды.

Водопроводные редукторы давления нужны для понижения давления при постоянно или кратковременно высоком давлении и защиты от гидроударов. Гидравлические удары возникают в результате резких изменений скорости движения жидкости. Причиной этому может быть быстрое закрытие задвижек или включение насоса. Во время гидроудара в системе водопровода кратковременно повышается давление до десятков и сотен атмосфер. Это может вызвать такие неприятные последствия как: прорывы труб, срывы клапанов и заглушек сантехники, разрыв водяного бака бойлера. Устройство редуктора реагирует на повышенное давление и перекрывает воду до полного прекращения гидроудара. Для улучшения работы устройства рекомендуется его устанавливать вместе с фильтром грубой очистки.

Фильтры для водыУстановка водоочистных фильтров позволит получить воду, очищенную от вредных для организма человека соединений, а также повышенной жесткости, ржавчины которые приводят к износу и выходу из строя многих устройств. Существует большая разновидность водоочистных фильтров, выбор которых в первую очередь зависит от чего необходимо воду очищать. Водоочистка осуществляется такими методами как:
  • Механическая фильтрация – очищает воду от механических примесей. Различают фильтры грубой очистки - очистка от частиц размером от 5 до 500мкм, тонкой – от 0,5 до 5мкм, ультратонкой – менее 0,5мкм;
  • Сорбция – применяется сорбент (чаще всего активированный уголь), который поглощает органические загрязнения и хлор, при этом сохраняя полезные минералы;
  • Ионный обмен – применяются ионообменные материалы, с помощью которых происходит обмен ионов кальция и магния (количество которых определяет уровень жесткости) на другие, не образующие накипи на оборудовании;
  • Мембранная фильтрация и обратный осмос используется для высокой степени очистки. Жидкость проходит через полупроницаемую мембрану, задерживающую практически все химические, биологические и минеральные соединения. Вода на выходе получается практически дистиллированная. Для дополнительной полезной минерализации часто идет в комплекте с минерализатором.
  • Окисление – с помощью специальных веществ, происходит окисление нежелательных примесей, в результате чего они принимают другую химическую форму, которая легко отфильтровывается из воды.
  • Электрохимический метод - с помощью электролиза происходят окислительно-восстановительные реакции, в результате которых происходит очистка от бактерий, вирусов, и других вредных соединений.

Система квартирной канализации (водоотведения)


Канализационная система в квартире так же является неотъемлемой частью комфортного проживания, как и водоснабжение. Проектирование этой системы начинается с точного определения расположения сантехнических приборов в квартире, принимающих сточные воды (умывальники, ванны, мойки, биде, унитазы и т.п.). Такие приборы как водонагреватель и полотенцесушитель не образуют стоки и не требуют подключения к канализационной системе. От приборов приема сточных вод и будет делаться разводка труб канализации.

Гидрозатворы


Канализационные стоки обладают неприятным запахом. Но с помощью таких устройств как гидрозатворы (сифоны) предотвращается распространение неприятнопахнущих газов в помещение из сети канализации. Гидрозатворы представляют собой устройства, конструкция которых обеспечивает наличие водяной пробки, которая служит барьером, предотвращающим распространение газов в помещение. Жидкость в сифоне может испариться только в случае, если санприбором очень длительное время не пользовались или в условиях очень высоких температур.

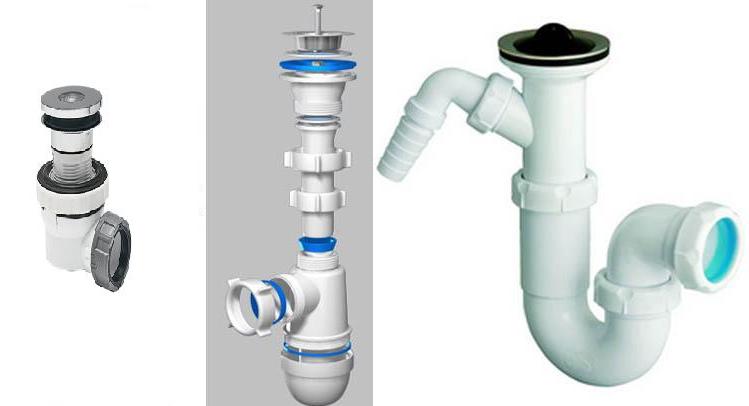

ГидрозатворыВ старых домах старой постройки встречаются чугунные сифоны. Они тяжелые, сложные в обслуживании и монтировании, но имеют очень большой срок експлуатации. Сегодня производятся в основном только пластиковые гидрозатворы, более легкие, доступные в цене и удобные в монтаже.
Все приборы принимающие стоки оборудуются сифонами, за исключением унитазов, писсуаров и трапов, эти приборы имеют их в своей конструкции.

  Гидрозатворы раздяются на такие основные виды:
  • коленные (двухоборотные, трубные);
  • бутылочные;
  • сухие.
Коленные сифоны представляют собой трубу, изогнутую в виде буквы U или S. Они занимают больше места, поэтому используются реже. Устанавливаются такие типы устройств под ванными, душевыми, унитазами и писсуарами.

Бутылочные гидрозатворы компактные, быстро монтируются. Представляют собой несколько соединенных между собой колб. Имеют также плюс - драгоценные мелкие вещи, которые в него случайно попали, задерживаются в его конструкции и легко могут быть извлечены, разобрав сифон. Этот вид устанавливают под раковинами и мойками.

Сухой сифон необходим в условиях повышенных температур, например, при наличии теплого пола, сауны, а также, если санприбор долго не используется или есть риск замерзания «водяной пробки». Выпускаются такие приборы различных конструкций, в составе которых есть элементы перекрывающие затвор при отсутствии воды. Это может быть мембрана, которая удерживается пружиной или шарика, большего диаметра, чем труба, который при поступлении жидкости всплывает и др.

Уклоны трубопроводов


Так как система канализации внутри квартиры является безнапорной, то очень важен правильно выдержанный уклон труб, который делается в сторону стояка. Он должен обеспечивать оптимальную скорость движения стоков по трубопроводам. Слишком большой наклон приводит к тому, что стоки слишком быстро стекают, не успевая завлекать вместе с собой твердые частицы, а слишком маленький – к тому, что твердые частицы под своей тяжестью образуют осадок.

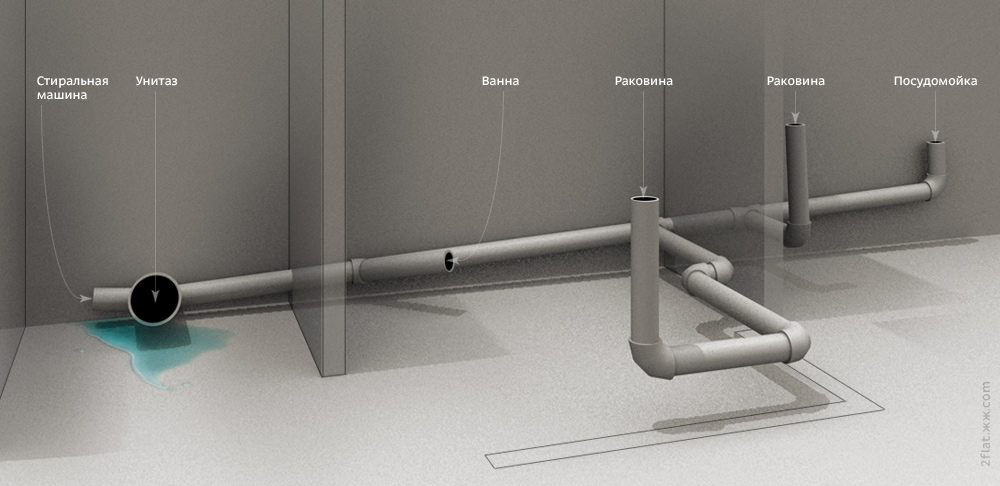

Разводка канализационных труб в квартиреЧтобы обеспечить оптимальный уклон соблюдают высоту расположения сантехприборов. Чем дальше они размещаются от подключения к стояку, тем выше его расположение по отношению к другим сантехническим приборам. Исключением являются стиральная и посудомоечная машины, которые оборудованы насосами, отводящими использованную воду.

Для оптимального расчета наклонов и диаметров труб составляется гидравлический расчет системы.

Трубы системы канализации


Трубы для канализации могут использоваться пластиковые (полипропиленовые, полиэтиленовые, поливинилхлоридные) и чугунные. На сегодня чугун применяют крайне редко. На смену таким трубам выпускаются трубы из пластика, обладающие всеми необходимыми критериями для системы водоотведения: химически стойкие к агрессивным сточным водам, не поддаются коррозии и образованию ржавчины, имеют гладкую поверхность стенок, что важно во избежание задержания загрязнений и засорений труб, а также более легкие и простые в монтаже.

Также немаловажно при разводке канализационной сети избегать поворотов труб под углом 90 ˚. Вместо одного прямого угла используют два по 135˚. Это поможет избежать засоров в местах поворотов и улучшит пропускную способность трубопроводов.

Разводка канализационных трубопроводов, так же как и водопроводных, может осуществляться отрытым и закрытым способом. Трубы должны прокладываться с обеспечением доступности ключевых узлов и не портить интерьер помещения.
