Лепестковый клапан ВЕЗА Тюльпан

Обратный клапан Тюльпан (Веза)

Размеры

Масса, кг

Варианты исполнения

Цена, грн с НДС

400

13,5

Н (общепромышленные);
К (коррозионностойкие);
В (взрывозащищенные);
КВ (взрывозащищенные-коррозионностойкие)

500

17,5

630

24

800

33,5

1000

43,5

1250

61,5

Обратный лепестковый клапан Тюльпан Веза

Общая характеристика лепестковх клапанов «тюльпан»

«Тюльпан» (Веза) представляет собой противоположный клапан гравитационного воздействия пятилепесткового типа. Отличием от однолопаточных противоположных клапанов является небольшая инерционность включения и малая скорость воздушного потока, которая нужна для раскрытия клапанов. Лопатки  клапанов раскрываются под воздействием воздуха, а возвращаются они в свое начальное положение автоматически, когда прекращается подача воздуха. Использование данного клапана особенно актуально вместе с осевыми вентиляторами, потому как у осевых оборудований скорость перемещения воздуха на выходе меньше, нежели у центробежных вентиляторов.

Структура клапанов «Тюльпан» (Веза)

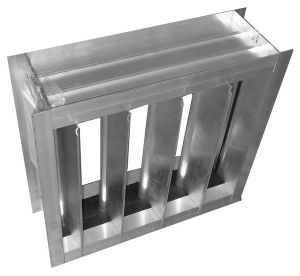

Клапан «тюльпан» включает в себя четырехстенчатый коробчный корпус и профилированные створки, установленные в оболочке на осях и изготовленные из оцинкованного металла. Створки клапана «тюльпан» имеют замковое примыкание.

Тюльпаноподобный клапан бывает трех исполнений:

• Тюльпан-1 применяется на горизонтальных площадях воздуховода;

• Тюльман-2 – используется на вертикальном пространстве воздуховода при перемещении воздушного потока снизу наверх;

• Тюльпан-3 – применяется в вертикальной области воздуховода  при передвижении воздуха сверху вниз.

Особенности клапанов типа «тюльпан»

«Тюльпаноподобные» клапаны ВЕЗА изготавливаются только с сечением прямоугольной формы: для скрепления с круглой площадью воздуховоды комплектуются переходником на подходящий диаметр. Максимальный размер клапана с прямоугольным сечением составляет 1250 миллиметров в высоту и 1250 миллиметров в ширину.  «Тюльпаноподобные» клапаны изготавливаются стандартных размеров, которые описаны в таблице, однако их можно увеличить в зависимости от предъявленных требований.

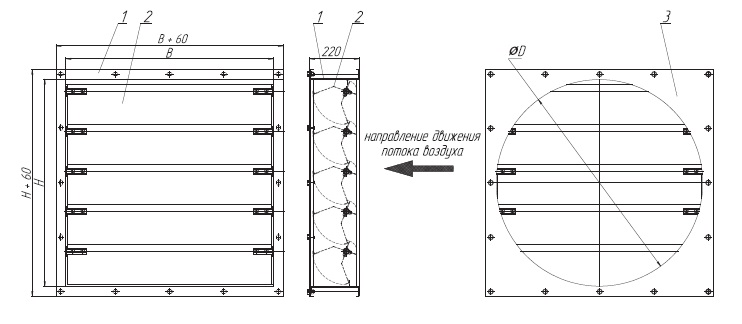

Габаритные и присоединительные размеры
