Циркуляционные насосы UPS – технические характеристики

Модель

Количество ступеней скорости циркуляции

Максимальная потребляемая мощность, Вт

Максимальный уровень рабочего давления, бар

Диапазон температуры перекачиваемой жидкости, °C

Класс энергоэффективности

UPS 25-20

3

65

10

+2…+110

D

UPS 32-20

3

65

10

+2…+110

D

UPS 25-30

3

55

10

+2…+110

D

UPS 32-30

3

55

10

+2…+110

D

UPS 25-40

3

45

10

+2…+110

-25…95 (тип исполнения К)

В

UPS 32-40

3

45

10

+2…+110

-25…95 (тип исполнения К)

В

UPS 25-50

3

50

10

+2…+110

-25…95 (тип исполнения К)

В

UPS 32-50

3

50

10

+2…+110

-25…95 (тип исполнения К)

В

UPS 25-60

3

70

10

+2…+110

-25…95 (тип исполнения К)

С

UPS 32-60

3

70

10

+2…+110

-25…95 (тип исполнения К)

С

UPS 25-70

3

140

10

+2…+95

D

UPS 32-70

3

140

10

+2…+95

D

UPS 25-25

3

60

10

-25…+110

В

UPS 32-25

3

65

10

-25…+110

В

UPS 25-55

3

110

10

-25…+110

D

UPS 32-55

3

115

10

-25…+110

Е

UPS 25-80

3

190

10

-25…+110

Е

UPS 25-120

3

235

10

-25…+110

F

UPS 25-125

3

270

10

+2…+60

Е

UPS 32-80

3

240

10

-25…+110

G

UPS 32-80 F

3

240

10

+2…+110

G

UPS 40-50 F

3

115

10

-25…+110

Е

UPS 40-80 F

3

240

10

-25…+110

G

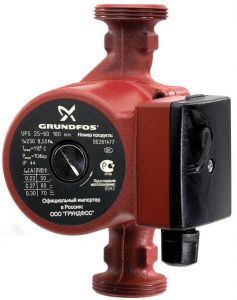

Циркуляционные насосы Grundfos UPS – применение и характеристики

Насосы Grundfos серии UPS – это насосы с «мокрым» ротором.

Их применение возможно в системах с рабочими контурами закрытого и открытого типа.

Насосы широко используются в таких направлениях:

• Системы отопления одно- и двухтрубного типа;
• Котельные установки;
• Системы нагрева воды и контуры водонагревателей;
• Системы отопления "тёплый пол";
• Системы обогрева с применением солнечных коллекторов и установок;
• Контуры тепловых насосов;
• Системы обогрева геотермального типа;
• Системы тепловой регенерации;
• Системы кондиционирования двухтрубного типа;
• Холодильные установки.

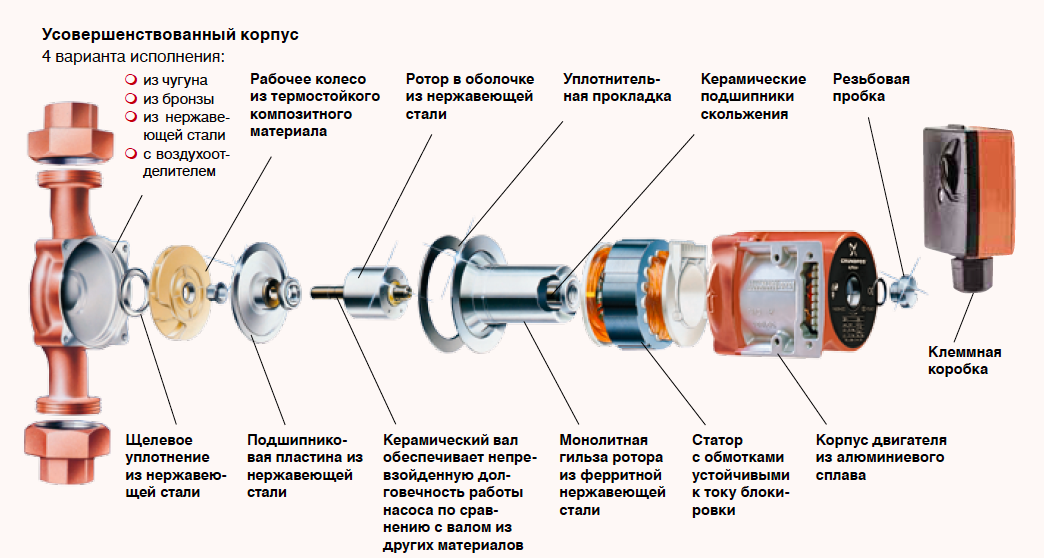

Конструктивные особенности и технические характеристики

Насосы Grundfos серии UPS  используют в конструкции высокотехнологичные и проверенные материалы, что в итоге обеспечивает их надежность и безопасность применения в установленных сферах.

Для изготовления корпуса данных насосов могут применяться два типа материала (зависимо от конкретной модели оборудования):

• Бронза;
• Нержавеющая сталь.

Основным рабочим элементом насосов является рабочее колесо центробежного типа, для изготовления которого используется композитный материал с высокой степенью стойкости к воздействию коррозии.

Монтаж вала рабочего колеса осуществляется на подшипниках упорного типа. Материал исполнения подшипников – графит – имеет высокий порог стойкости к воздействию высоких температур, а потому насосы UPS могут успешно использоваться в тех системах, температура перекачиваемой жидкости в которых достигает показателя 110°C. Но в целом, температура циркулирующего вещества не должна быть ниже +2°C.

Ротор данных насосов имеет герметизированный тип конструкции – сам насос имеет моноблочную конструкцию и соединен с двигателем. Уплотнение торцевого типа при этом не используется – вместо этого уплотнителями являются два сальника.

Транспортировка жидкости происходит с непосредственным контактом ее с ротором насоса (чем и объясняется отношение данной серии оборудования к насосам с «мокрым» ротором). Охлаждение двигателя устройства обеспечивается прохождением рабочей жидкости через внутреннюю конструкцию насоса – протекая по контуру, жидкость переносит часть тепла, которое по мере ее прохождения через насос, отбирается от ротора.

Движение жидкости внутри конструкции насоса, помимо охлаждения элементов, обеспечивает также смазку подшипников роторного вала.

Циркуляция жидкости с использованием насосов серии UPS  возможна с использованием трех ступеней скорости, которые регулируются при помощи специального переключателя, оборудованного на внешней панели корпуса насоса. Наличие функции  регулирования скорости движения жидкости в контуре обеспечивает возможность оптимизации работы конкретной системы в конкретном случае. В целом, благодаря этому происходит подбор максимально подходящего рабочего режима, при котором используемая система будет достигать наибольшей эффективности.

Включение насоса в работу происходит с применением сети электропитания. Устройство оборудовано двигателем с кабелем, а потому дополнительные элементы для запуска насоса не будут нужны.

Насосы серии UPS рассчитаны на рабочую частоту тока 50 Гц в сети с номинальным напряжением 230 В.

Применяется асинхронный двигатель с короткозамкнутым ротором.

С целью обеспечения высокой степени защиты и безопасного применения насоса, устройства серии UPS  оснащаются системами защиты:

• От перепадов напряжения в сети электропитания;
• От «сухого» хода (которая автоматически выключает насос в случае отсутствия подачи рабочей жидкости);
• От перегрева.

Преимущества циркуляционных насосов серии UPS

• Безопасность и высокотехнологичность конструкции, благодаря применению проверенных и стойких материалов;
• Прочность и надежность конструкции;
• Высокая степень стойкости основных рабочих элементов насоса к различного рода воздействиям;
• Высокая степень экономии энергии;
• Высокая эффективность работы и показатель КПД;
• Высокая степень производительности;
• Достаточно широкий диапазон рабочих параметров;
• Наличие должного спектра защиты работы насоса;
• Бесшумность в работе;
• Простота установки и управления;
• Долговечность в эксплуатации, обусловленная конструкцией и высоким уровнем защиты.

Типы и характеристики жидкостей, допустимых к перекачиванию насосами UPS – основные рекомендации

Циркуляционные насосы  Grundfos UPS допускаются к использованию для перекачивания жидкости, которая соответствует таким основным показателям:

• Чистое вещество, без наличия загрязнений;
• С низкой степенью вязкости;
• Без наличия агрессивного характера;
• Без наличия в составе волокнистых частиц, а также твердых элементов;
• Жидкостей для охлаждения, без наличия в их составе минеральных масел;
• Вода с невысокой жесткостью.

При этом, для достижения максимального показателя эффективности работы насоса, стоит также учитывать некоторые особенности показателя ее кинематической вязкости и процента гликоля:

• В случае применения насоса для транспортировки иной жидкости, помимо воды, максимально эффективно насос будет работать при показателе вязкости вещества, наиболее близкому к 1 мм²/с при температуре 20°С (именно такой является вязкость воды, перекачивание которой выполняется данными насосами с максимальной эффективностью). Соответственно, чем больше вязкость транспортируемого насосом вещества – тем ниже будут его гидравлические характеристики, и, соответственно, уровень КПД;
• Показатель концентрации гликоля перекачиваемого вещества при этом не должен превышать 50% (при температуре 20°С), поскольку большее его количество в составе приведет к повышению вязкости. Это, соответственно, как говорилось ранее, приведет к снижению КПД и производительности (в качестве примера – наличие 50% гликоля повышает вязкость воды до 10 раз, в результате чего эффективность работы насоса снижается на 15%).

Для насосов  UPS температурный диапазон рабочего вещества не должен выходить за пределы +2°С…+110°С. При этом, стоит также сопоставить реальный показатель температуры перекачиваемой жидкости с температурой окружающей среды: если температура среды будет выше, чем температура жидкости в контуре – на стенках статора будет появляться конденсат, что не является желательным явлением. Потому, температура перекачиваемой жидкости всегда должна иметь показатель, выше температуры среды установки насоса.

Общие технические характеристики насосов серии UPS

• Диапазон потребляемой мощности 45-345 Вт;
• Уровень предоставляемого напора – до 12 м;
• Максимальный уровень рабочего давления – 10 бар;
• Номинальное рабочее напряжение – 230 В;
• Номинальная частота тока 50  Гц;
• Рекомендованная температура циркулирующей жидкости +20°С …+110°С для стандартного исполнения, а также от -25°С…+95°С для устройств типа исполнения К;
• Классы энергоэффективности – A, B, C, D (в зависимости от конкретной модели).

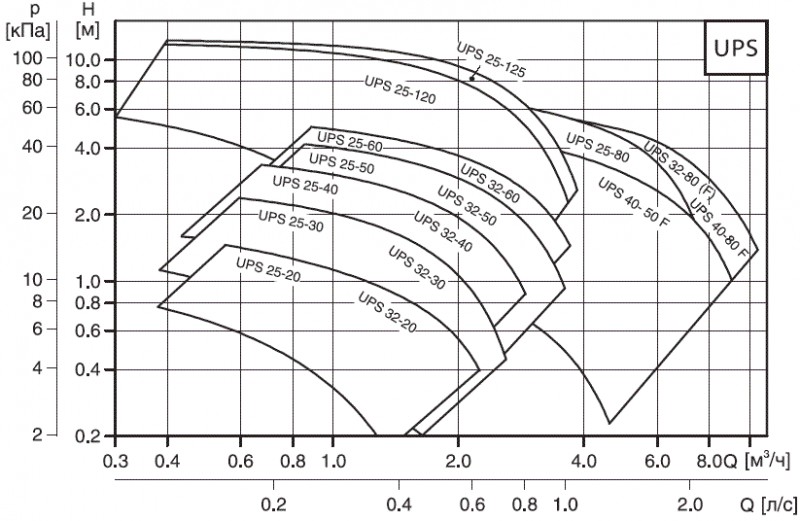

График зависимости предоставляемого напора жидкости от ее подаваемого объема

На графике представлены соотношения, которые достигаются при рекомендованных показателях рабочей жидкости (вязкости 1 мм²/с и процентного состава гликоля до 50%, при температуре 20°С).
