Монтаж системы отопления в подвалах

Монтаж системы теплоснабжения в подвалах (смотрите также Проектирование)

Монтаж системы теплоснабжения в подвальном помещении является завершающим и важным этапом в организации системы теплоснабжения.

Перед началом монтажных работ отопительной системы в подвалах необходимо произвести гидро- и теплоизоляцию.

Как правило, подготовка к теплоизоляционным работам осуществляется в несколько этапов:

• Перед проведением теплоизоляционных работ необходимо добиться идеально ровной поверхности стен и пола;
• После выравнивания напольной и стеновой поверхности нужно произвести обработку специальными антисептическими и противогрибковыми средствами;
• Также не менее важно позаботиться о дренаже, водоотводе и вентиляции.

Схема теплоизоляции

Этапы гидроизоляции подвала

Поскольку в подвалах присутствует повышенный уровень влажности, то гидроизоляция попросту необходима. Это особо актуально, если подвальное помещение будет использоваться в виде спортивного зала, библиотеки и т.д.

Способы гидроизоляции

• Оклеечный;
• Обмазочный.

Проведение работ по гидроизоляции состоит из нескольких шагов:

• Обработки бетонного покрытия специальным проникающим составом;
• Обработки стенового покрытия жидкой резиной;
• Создание дренажной системы.

Схема гидроизоляции

После завершения всех тепло- и гидроизоляционных работ подвального помещения переходим к проведению монтажных работ системы теплоснабжения.

Монтаж теплого пола

Перед тем, как произвести монтаж водяного теплого пола, необходимо очень филигранно подготовить рабочую поверхность. Для этого следует убрать весь мусор и выровнять основание, на которое будет установлена система теплого пола. Существенных перепадов высоты вдоль горизонтальной плоскости быть не должно.

Варианты монтажа водяного теплого пола

Ныне существует три варианта установки водяного теплого пола:

• Полистирольная система;
• Бетонная система;
• Деревянная система.

На выровненную поверхность укладывается пласт гидроизоляционного покрытия, на который сверху укладывается теплоизоляционный слой. После этого укладываются и фиксируются трубы. Для больших подвальных помещений при укладке трубопроводов дополнительно применяют армирующую сетку. Если же площадь подвала небольшая, то будет вполне достаточно закрепить трубопровод поверх тепловой изоляции с помощью пластиковых скоб или крепежных планок.

Бетонная система является самой востребованной и популярной вариацией монтажа водяного теплого пола. В качестве основы и распределительного слоя используется цементно-песчаная стяжка.

Далее наносится несущий пласт, который представляет собой песчано-цементный раствор дополненный пластификатором. Заключительной фазой идет укладка напольного покрытия.

В качестве напольного покрытия для теплого пола идеально подходит:

• Керамическая плитка;
• Декоративный камень;
• Ламинированный паркет.

Полистирольная система – это наиболее легкая система монтажа теплых полов. Она основана на применении теплоизоляционных полистирольных плит. По краям такие плиты имеют специальные замки, благодаря которым осуществляется прочная фиксация.

Укладка трубопроводов на основании данной системы не нуждается в специальном крепеже. Установка производится нажатием и фиксацией трубы в пазах между выпуклостями полистирольных плит. После этого производится укладка теплораспределительных пластин и напольного покрытия.

В деревянной системе несущем слоем служит деревянная доска (плита), которая выпускается размерами 130 и 180 мм. Такие плиты имеют промежутки для укладки трубопровода. Сверху они фиксируются термораспределительными пластинами с помощью шурупов.

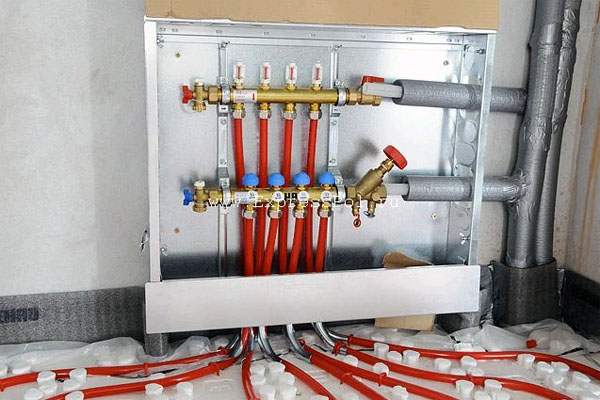

Для распределения теплового носителя служит коллектор. В коллекторный шкаф подключают возвратную и подающую трубы. К подающей трубе с горячим водоснабжением устанавливается коллектор подачи, а коллектор для остывшего теплового носителя подсоединяется к возвратной трубе.

Теплые стены – тонкости монтажа

При монтаже теплых стен следует придерживаться следующих правил:

• Штукатурный слой необходимо создавать в два этапа. На первом этапе слой наносят по каркасу, выполненной из арматурной проволоки, к которым фиксируются трубы. Когда данный слой достигнет нужной прочности, к нему прикрепляют штукатурную сетку и еще раз наносят штукатурный слой (финишный);
• Далее на финишном штукатурном слое необходимо наносится слой сетки «Строби». Это нужно для предотвращения возникновения трещин;
• Толщина пластов цементно-известковой смеси, над трубой для водяных теплых стен должна находиться в диапазоне 20-30 мм;
• До начала проведения работ при установке теплых стен с водяным источником тепла предварительно нужно установить монтажные и распределительные коробки, для слаботочных и электропроводок. Сами же проводки прокладываются после завершающей фазы оштукатуривания;
• Подача теплоносителя в трубопровод допускается только после окончательного высыхания штукатурки.

Этапы установки электроконвекторов

Процесс монтажа электроконвектора отопления производится в несколько этапов:

• Нужно выбрать месторасположение для установки электроконвектора, учитывая и соблюдая все нормы и требования – расстояние между стеной и электроконвектором не должно превышать 400 мм;

• В случае наличия уже залитого пола, следует подготовить ниши в полу, соответствующие параметрам прибора;
• С помощью отбойного молотка и штробореза делаются каналы для прокладки трубопровода.
