MXZ-2D/3D/4D/5D/6C

MXZ-2D/3D/4D/5D/6C

Наружный блок (НБ)				MXZ-2D33VA	MXZ-2D42VA	MXZ-2D53VA	MXZ-3D54VA2	MXZ-3D68VA
Напряжение электропитания			В, ф, Гц	220–240 B, 1 фаза, 50 Гц (подключается к наружному блоку)
Охлаждение	производительность		кВт	3,3 (1,1−3,8)	4,2 (1,1−4,5)	5,3 (1,1−5,6)	5,4 (2,9−6,8)	6,8 (2,9−8,4)
	потребляемая мощность		кВт	0,90	1,00	1,54	1,35	2,19
	номинальный рабочий ток		А	4,3	4,5	6,9	6,1	9,6
	сезонная энергоэффективность SEER			5,5 (A)	6,7 (A++)	7,1 (A++)	6,4 (A++)	5,6 (A+)
	уровень звукового давления НБ		дБ(А)	49	46	50	50	50
	уровень звуковой мощности НБ		дБ(А)	63	60	64	64	64
Нагрев	производительность		кВт	4,0 (1,0−4,1)	4,5 (1,0−4,8)	6,4 (1,0−7,0)	7,0 (2,6−9,0)	8,6 (2,6−10,6)
	потребляемая мощность		кВт	0,96	0,93	1,70	1,59	2,38
	номинальный рабочий ток		А	4,6	4,2	7,6	7,0	10,5
	сезонная энергоэффективность SCOP			4,1 (A+)	4,2 (A+)	4,2 (A+)	4,0 (A+)	3,9 (A)
	уровень звукового давления ВБ		дБ(А)	50	51	53	53	53
Максимальный рабочий ток			А	10,0	12,2	12,2	18,0	18,0
Пусковой ток			А	4,6	4,7	7,6	7,0	10,5
Автоматический выключатель			А	10,0	15	15	25,0	25,0
Диаметр труб: жидкость			мм (дюйм)	6,35 (1/4) х 2			6,35 (1/4) х 3
Диаметр труб: газ			мм (дюйм)	9,52 (3/8) х 2			9,52 (3/8) х 3
Наружный блок	габариты: ШхГхВ		мм	800 (+69) x 285 (+59,5) x 550			840 (+30) x 330 (+66) x 710
Наружный блок	вес		кг	32	37	37	57	57
Длина фреонопровода между блоками		суммарно	м	20	30	30	50	60
Длина фреонопровода между блоками		от НБ до ВБ	м	15	20	20	25	25
Перепад высот		НБ выше ВБ	м	10	10	10	10	10
		НБ ниже ВБ	м	10	15	15	15	15
		между ВБ	м	10	15	15	15	15
Гарантированный диапазон наружных температур		охлаждение	°С	–10 ~ +46ºC (по сухому термометру)
Гарантированный диапазон наружных температур		нагрев	°С	–15 ~ +24ºC (по влажному термометру)
Завод (страна)				MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO., LTD (Таиланд)
Цена, грн с НДС

MXZ-2D/3D/4D/5D/6C

Наружный блок (НБ)				MXZ-4D72VA	MXZ-4D83VA	MXZ-5D102VA	MXZ-6C122VA
Напряжение электропитания			В, ф, Гц	220–240 B, 1 фаза, 50 Гц (подключается к наружному блоку)
Охлаждение	производительность		кВт	7,2 (3,7−8,8)	8,3 (3,7−9,2)	10,2 (3,9−11,0)	12,2 (3,5−13,5)
	потребляемая мощность		кВт	2,25	2,83	3,91	4,05
	номинальный рабочий ток		А	9,9	12,4	17,2	17,8
	сезонная энергоэффективность SEER			5,7 (A+)	5,2 (A)	5,3 (A)	EER: 3,01 (B)
	уровень звукового давления НБ		дБ(А)	50	49	53	55
	уровень звуковой мощности НБ		дБ(А)	64	64	68	69
Нагрев	производительность		кВт	8,6 (3,4−10,7)	9,0 (3,4−11,6)	10,5 (4,1−14,0)	14,0 (3,5−16,5)
	потребляемая мощность		кВт	2,28	2,42	2,90	3,81
	номинальный рабочий ток		А	10,0	10,6	12,7	16,7
	сезонная энергоэффективность SCOP			3,9 (A)	3,9 (A)	3,8 (A)	COP: 3.67 (A)
	уровень звукового давления ВБ		дБ(А)	53	50	55	57
Максимальный рабочий ток			А	18,0	20,4	21,4	30,0
Пусковой ток			А	10,0	12,4	17,2	17,8
Автоматический выключатель			А	25,0	25	25	32,0
Диаметр труб: жидкость			мм (дюйм)	6,35 (1/4) х 4		6,35 (1/4) х 5	6,35 (1/4) х 6
Диаметр труб: газ			мм (дюйм)	9,52 (3/8) х 3 + 12,7 (1/2) х 1		9,52 (3/8) х 4 + 12,7 (1/2) х 1	9,52 (3/8) х 5 + 12,7 (1/2) х 1
Наружный блок	габариты: ШхГхВ		мм	840 (+30) x 330 (+66) x 710	900 x 320 (+67) x 915		900 x 320 (+67) x 1070
Наружный блок	вес		кг	58	69	70	87
Длина фреонопровода между блоками		суммарно	м	60	70	80	80
Длина фреонопровода между блоками		от НБ до ВБ	м	25	25	25	25
Перепад высот		НБ выше ВБ	м	10	10	10	10
		НБ ниже ВБ	м	15	15	15	15
		между ВБ	м	15	15	15	15
Гарантированный диапазон наружных температур		охлаждение	°С	–10 ~ +46ºC (по сухому термометру)
Гарантированный диапазон наружных температур		нагрев	°С	–15 ~ +24ºC (по влажному термометру)
Завод (страна)				MITSUBISHI ELECTRIC CONSUMER PRODUCTS (THAILAND) CO., LTD (Таиланд)	MITSUBISHI ELECTRIC CORPORATION SHIZUOKA WORKS (Япония)
Цена, грн с НДС

MXZ-2D/3D/4D/5D/6C. Мультисистемы с инвертором

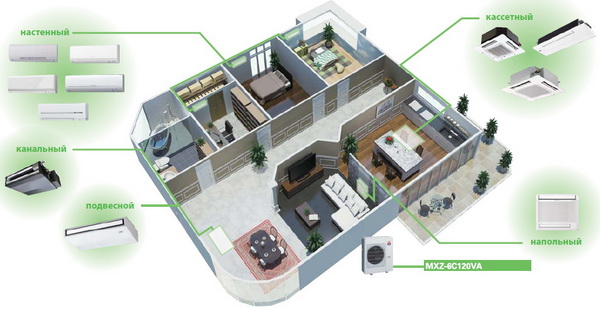

Модели MXZ-2D/3D/4D/5D/6C – это мульти-сплит системы. Их принцип работы заключается в возможности подсоединения от 2 до 6 внутренних блоков разной мощности к одному наружному блоку. Это позволяет сохранить привлекательный фасад здания, не обвешивая его множеством наружных блоков. Внешний блок может работать с разными типами внутренних агрегатов серии М: потолочными, настенными, напольными, кассетными…

мультисистема

Модели MXZ-2D/3D/4D/5D/6C обладают самым широким функциональным набором, обеспечивая комфортные условия и сбережение энергии для потребителя.

Агрегаты MXZ-2D/3D/4D/5D/6C оснащены мощным компрессором компактных размеров. Такое стало возможно после применения метода термомеханической фиксации деталей компрессора в герметичном корпусе. При этом он обладает высокой теплопроизводительностью при пониженных наружных температурах воздуха. А инверторный привод обеспечивает стабильность работы.

Магнит из редкоземельных металлов в роторе двигателя обеспечивает энергоэффективность. Магнитный поток, по сравнению с магнитом из феррита, выше в несколько раз. Магнитные поля ротора и статора при взаимодействии увеличивают мощность при меньшем потреблении электроэнергии.

Функция предварительного прогрева компрессора способствует улучшению условий для его запуска при сниженных температурах окружающей среды. Инвертор подает напряжение на компрессор недостаточное для его запуска. В таком состоянии компрессор разогревается статорными обмотками двигателя. Потребление электроэнергии составляет 50 Вт.

Чтобы уменьшить элекропотребление в блоках (внешних и внутренних) установлены бесконтактные приводы постоянного тока для работы вентиляторов. На поверхности ротора такого двигателя находится постоянный магнит, который обеспечивает высокий крутящий момент при небольших оборотах. При этом вентилятор крутится на меньшей скорости, что снижает уровень шума.

Плоские ребра из алюминия применяемые в теплообменниках практически не создают сопротивления воздуху, который через низ проходит. И не собирают загрязнения на своей поверхности. Таким образом, уменьшается необходимость в частом техническом обслуживании, снижается цена, увеличивается эффективность всей системы.

В теплообменниках применяют трубы более дорогие и оснащенные внутренней накаткой. Благодаря им повышается теплообмен и снижается энергопотребление системой.

труба теплообменника

Схема-контроллер внутреннего блока питается от импульсного источника питания. Это позволило сделать внутренний аппарат более легким и меньших размеров. Блок питания вместе с микросхемой-монитором напряжения в сети не позволяют микроконтроллеру «зависать» при перепадах электропитания.

Описание приборов MXZ-2D/3D/4D/5D/6C

К 1 наружному блоку можно подключить 2-6 внутренних блоков разных по конструктивному решению.
Сниженный уровень вибраций и шума.
Возможно охлаждение при пониженных температурах наружной среды.
Энергоэффективность: класс «А», «А+», «А++».

Все модели оснащены автоматической системой контроля соединений сигнальных линий и трубопроводов. При неисправном соединении предусмотрена автоматическая коррекция.

Опции (аксессуары)

	Наименование	Описание
1	MAC-889SG	Решетка для изменения направления выброса воздуха (MXZ-2D)
2	MAC-856SG	Решетка для изменения направления выброса воздуха (MXZ-3D/4D/5D)
3	MAC-857SG	Решетка для изменения направления выброса воздуха (MXZ-6C)
4	PAC-SG76RJ-E	Переходник 3/8 -> 5/8 (MXZ-4D/5D/6C)
5	PAC-493PI	Переходник 1/4 -> 3/8 (MXZ-4D/5D/6C)
6	MAC-A454JP	Переходник 3/8 -> 1/2 (MXZ-3D/4D/5D/6C)
7	MAC-A455JP	Переходник 1/2 -> 3/8 (MXZ-3D/4D/5D/6C)
8	MAC-A456JP	Переходник 1/2 -> 5/8 (MXZ-3D/4D/5D/6C)
