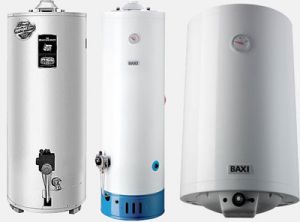

Особенности работы бойлера накопительного типа

Бойлер накопительного типа представлен в виде емкости, нагрев которой производится при помощи нагревательного элемента, расположенного в нижней части, ил даже непосредственно под самим корпусом. Емкость размещается в специальном кожухе (облицовке), который позволяет сохранять тепло, и обеспечивает защиту емкости для воды от любого рода внешних воздействий.

В качестве нагревательного элемента в таком бойлере стандартно используется водяной, либо же паровой теплообменник. Теплообменник использует контур замкнутого типа, по которому производится перемещение горячей воды. Нагрев воды, используемой в качестве рабочего теплоносителя, производится от отдельного дополнительного устройства. Именно потому накопительные  бойлеры также имеют название бойлеров косвенного нагрева.

В качестве нагревательного устройства, может применяться:

• Котел;
• Турбины (парового или электрического типа);
• Газовой горелки, которая располагается непосредственно внизу, под корпусом бойлера.

Зависимости от мощности работы бойлера, а также от его конструкции, возможно использование нескольких источников нагрева воды одновременно. При этом существуют такие их комбинации:

• Теплообменник, совместно с турбиной;
• Несколько теплообменников, которые нагреваются при помощи двух разных источников – например, нагрев с использованием установленной отопительной системы, и нагрев с использованием внешнего источника тепловой энергии (примером которого является солнечный коллектор).

Регулировка уровня температуры производится с использованием датчиков и рабочих элементов, которые производят повторный нагрев воды, после снижения уровня температуры.

Необходимый уровень температуры устанавливается пользователем, при помощи термостата на лицевой панели корпуса.

Накопительные бойлеры, в зависимости от возможностей их использования и типа конструкции, делятся на:

• Закрытые бойлеры (напорные);
• Открытые бойлеры (безнапорные).

Особенности работы и использования накопительного закрытого бойлера

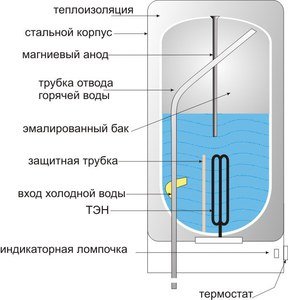

Такой бойлер представлен в виде эмалированной металлической емкости. Емкость также может быть изготовлена из меди или из нержавеющей  стали. В случае изготовления бойлерной емкости из стали, дополнительно используется установка магниевого или цинкового анода. Наличие анода помогает обеспечить защиту бака от появления и воздействия коррозии. Анод имеет свой автономный источник внешнего питания.

Отличительной чертой закрытого бойлера является то, что конструкция бака представляет собой закрытое пространство, в котором и производится нагрев воды.

Естественно, в процессе работы бойлера и в процессе нагрева, внутри емкости возникает давление. Оно также усиливается в процессе расширения объема воды вследствие ее нагрева. Потому, дополнительно к такому типу бойлера предусматривается установка системы и устройств, которые помогут компенсировать избыток давления при нагреве, чтобы избежать нежелательных последствий и обезопасить работу бойлера. К примеру, если не использовать дополнительно оборудование для компенсации давления, бойлер может быть поврежден в процессе нагрева, из-за превышения допустимого уровня давления внутри.

Для того, чтобы обеспечить безопасность работы бойлера, дополнительно используются:

• Расширительные баки;
• Система безопасности в виде комплекса, состоящего из клапана предохранения, сброса и обратного хода.

Для того, чтобы система защиты работала более эффективно, в качестве дополнительных ее элементов могут использоваться:

• Манометры, для постоянного наглядного измерения уровня давления воды;
• Редуктор давления, который выполняет основную функцию -  стабилизирует уровень давления внутри бойлера, и уменьшает его, при необходимости. Редуктор взаимодействует с манометром, и, исходя из показателей давления, определенным образом регулирует его уровень;
• Термоклапаном, который предоставляет пользователю возможность регулировки уровня давления в ручном режиме, посредством изменения температуры нагрева воды в бойлере.

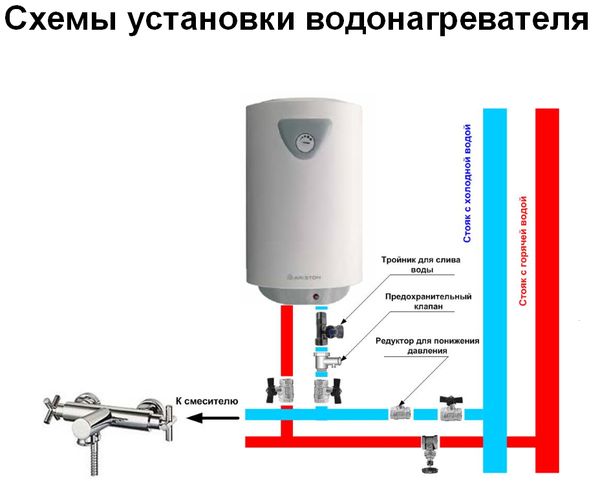

Система предохранения от повышения давления в бойлере работает следующим образом: когда уровень давления внутри превышает его допустимое рабочее значение, которое определяется положением клапана предохранения, это оказывает определенной силы влияние на заслонку, которая размещается на пружине. Открытие заслонки позволяет переместить излишек воды из бойлера в канализационный сток. При этом клапан обратного хода также оказывает определенное давление на воду, которая в процессе нагрева расширяется, и должна быть выведена в сток в неком ее излишнем количестве. Таким образом, излишний объем нагретой воды попадает обратно в трубу, откуда производится подача холодной воды в бойлер, для ее нагрева.

Потому такая система защитных элементов монтируется на трубопроводе для подачи холодной воды в емкость бойлера.

Напорные бойлеры допускаются к использованию в центральной системе подачи воды, которая включает в себя небольшое количество точек забора воды потребителем.

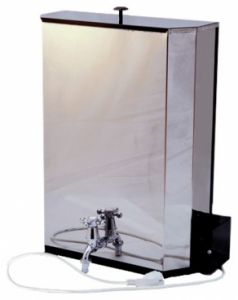

Особенности работы и использования накопительного открытого бойлера

Данный тип бойлера отличается тем, что не имеет закрытой емкости. Проще говоря, он представлен в виде открыто котла, размещенного в оболочке, который подогревается от какого-либо источника нагрева. Зачастую такие бойлеры изготавливаются из пластмассы или пластика.

Вода в такой бойлер, несмотря на особенности его конструкции, также подается постоянно. Для поддержания установленной температуры воды после ее нагрева, корпус бойлера облачен слоем изоляционного материала.

Для обеспечения работы безнапорного (открытого) бойлера используется специальный клапан, который отличается от тех, что могут быть использованы в работе с бойлером напорного (закрытого) типа. Особенность клапана в его работе и в монтаже – данный клапан, в отличие от предыдущего варианта, монтируется не на том трубопроводе, который производит подачу в емкость холодной воды, а на патрубке, который обеспечивает забор воды из бойлера. Соответственно, давление в таком бойлере также есть, но оно существенно отличается от уровня давления воды в бойлере закрытого типа, чем и объясняется возможность его изготовления из более легких и дешевых материалов, которые не обладают сравнительно большей прочностью и выдержкой.

Открытый бойлер может быть использован для обслуживания всего одного пункта забора воды потребителем.

Бойлер открытого типа не требует дополнительного использования системы защиты, или расширительного бака, поскольку выведения лишнего объема воды производится тем же специальным клапаном, посредством выведения в сток излишка воды.

Каким же образов производится подача воды из бойлера, когда это необходимо потребителю?
