Насосные установки

Применение насосных станций

Насосные станции (установки) очень удобны для организации объектов автономного водоснабжения. Станции автоматизированно поддерживают нужное давление в системе подачи воды, самостоятельно включаясь и отключаясь по мере потребления воды в сети.

Необходимы такие устройства для:

• водоснабжения коттеджей, дач, частных домов;
• водозабора из скважин, колодцев, резервуаров и других источников;
• обеспечения водой промышленных и пожарных систем;
• систем водоподготовки;
• полива территорий.

Принцип работы

Принцип действия насосных установок очень прост. Насос забирает воду из источника в накопительную емкость. Специальный датчик контролирует количество жидкости. При достижении минимального значения уровня жидкости или давления в емкости срабатывает включение насоса, при максимальном - отключение. Это обеспечивает экономию электроэнергии.

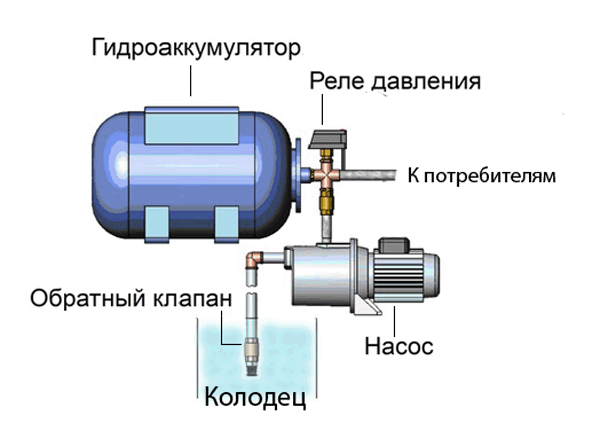

Таким образом, главными элементами станции являются:

• насос - устройство, обеспечивающее подъем жидкости из источника водозабора и подачу ее потребителям;
• накопительная емкость- это может быть гидроаккумулятор или накопительный бак, которые предназначены для создания  резервного запаса жидкости; поддержания необходимого давления, защиты от гидроударов; предотвращения перенагрузки насосов;
• реле - датчик, регулирующий количество воды в гидроаккумуляторе или накопительном баке.

Насосные агрегаты применяемые в установках могут быть:

• со встроенным эжектором
• с выносным эжектором
• без эжектора

Агрегаты со встроенным эжектором благодаря своей конструкции имеют большую глубину всасывания ( до 40 м). Их работа характеризуется большей производительностью, но отличается шумностью. Поэтому для данных устройств отводятся специальные помещения. Насосы с выносным эжектором устанавливаются с подведением в колодец или скважину двух труб, одна их которых подводит жидкость к эжектору, другая от эжектора к насосу. Минусом данных агрегатов есть их небольшой КПД. Также эти системы боятся попадания песка и воздуха. Насосные агрегаты без применения эжектора перекачивают жидкость с глубины не более 8 м, при этом нужно учитывать дальность расположения от источника. Работают они почти беcшумно, многоступенчатые виды способны создавать большие напоры.

Установки с накопительным баком на сегодняшний день являются устаревшими и все менее применяемыми. Такая емкость имеет крупные габариты, занимает много места в помещении, вода из них отводится самотеком. Контроль за уровнем жидкости в баке осуществляется поплавковым клапаном. Когда жидкость наполняет емкость поплавок всплывает и срабатывает отключение насоса, когда достигает минимума - включение. Такой вариант подходит при откачивании из скважин, которые имеют низкий дебит (быстро выкачиваются).  Накопительный бак запасает воду, пока скважина восстанавливает свой объем. Представляет собой открытый резервуар. Во избежание затопления нижних этажей, при неисправности автоматики, такой бак обустраивают переливным трубопроводом, подведенному к сети канализации.

Гидроаккумулятор, в отличие от накопительного бака, это герметичная емкость, разделенная на две части - водную и воздушную. Разделяет эти две части специальная резиновая мембрана. Чем больше жидкости накапливается тем выше становится давление, которое возникает вследствие натиска воздушной сжатой части на водную. Наполненность гидроаккумулятора фиксирует датчик давления, при достижении максимальной отметки срабатывает выключения насоса, минимальной - включение.

Кроме основного оборудования станции оборудуются:

• манометром, контролирующим давление в системе;
• обратным клапаном, предотвращающим движение воды в обратно в источник водозабора;
• фильтром механической очистки, задерживающий песок и другие крупные нерастворенные частицы;
• блоком управления, имеющим такие функции как защита от "сухого" хода, выключающая насос при отсутствии воды в источнике водозабора.

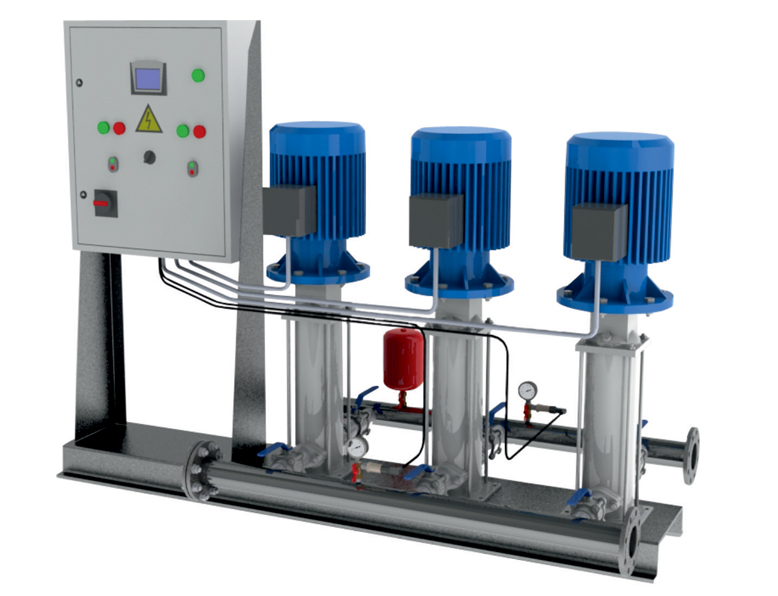

Управление насосными установками

Современные установки кроме основных элементов оборудуются различными оборудованием автоматики, которое позволяет полностью контролировать их безопасность автоматически или полуавтоматически.
