ecoTEC plus VU

Обозначение		VU INT 306/5-5	VU INT 346/5-5	VU INT 386/5-5
Габариты
Высота	мм	440	440	440
Ширина	мм	720	720	720
Глубина	мм	338	338	372
Вес	кг	34,5	36,9	39,2
Размеры соединений
Газопровод	мм	15	15	15
Дымоход	мм	60/100	60/100	80/125
Контуры ГВС		G 3/4"	G 3/4"	G 3/4"
Контуры отопления	мм	22	22	22
Мощность в комбинации с водонагревателем	кВт	30,0	34,0	38,0
Технические показатели
Расход воды отопительной (номинальный)	л/мин	1075	1290	1505
Температура подающей магистрали (макс)	^оС	85	85	85
Рабоч.давление в контуре отопления (макс)	бар	3	3	3
Остаточный напор циркуляционного насоса (номинальный)	бар	250	250	250
Потребление электроэнергии	Вт	80	80	115
Электросеть	В/Гц	230 / 50	230 / 50	230 / 50

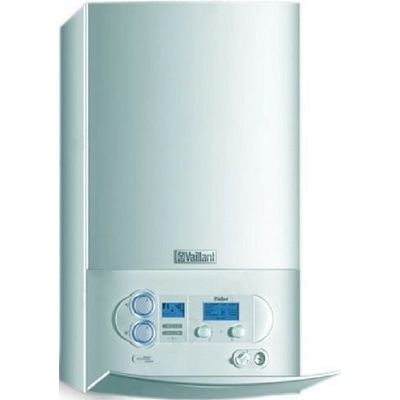

Настенный конденсационный одноконтурный котел Vaillant ecoTEC plus VU

екотек ву Заботясь о потребителях, компания Vaillant при производстве современного отопительного оборудования внедряет новые разработки. Уникальная система контроля на всех этапах сборки гарантирует высокое качество настенных конденсационных одноконтурных котлов Vaillant ecoTEC plus VU. Бытовые и промышленные установки мощностью 30, 34, 38 кВт созданы для отопления, а в соединении с водонагревателем обеспечат вас горячей водой.

Котлы Vaillant довольно эргономичны. В них объединены инновационные подходы наряду с традиционными технологиями. Применение возобновляемых источников энергии позволило рациональнее потреблять энергоресурсы. В свою очередь существенно улучшились рабочие характеристики, котлы Vaillant стали более безопасными, надежными, удобным в использовании.
Принцип работы отопительной техники основан на скрытой теплоте конденсации водяных паров, содержащейся в продуктах сгорания. Благодаря этому уменьшился расход топлива, что дает существенную экономическую выгоду потребителям. В сравнении с обычным настенным котлом экономия составит до 17% в год (стоимость за использованный газ).
Снижение выбросов вредных веществ в атмосферу значительно улучшило экологические показатели. Содержание NOx в продуктах сгорания (G20, метан) <20 li="">
Функциональный дизайн котлов ecoTEC plus VU подойдет любому дизайну интерьера кухни. Компактность оборудования дает возможность установить его на маленькой кухне.

Настенные конденсационные одноконтурные котлы ecoTEC plus VU имеют следующие характеристики:

Небольшой вес котлов от 34 до 39 кг облегчает монтаж оборудования, которое можно установить горизонтально или вертикально.
Уровень КПД (средний показатель за отопительный сезон) до 108%.
Оснащение цифровой аналитической системой, которая эффективно анализирует состояние отопительной системы.
Для горения может использоваться воздух из помещения, а также уличный воздух.

Котлы ecoTEC plus VU подходят для установки в квартирах, коттеджах и домах, как в новостройках, так и после реконструкции. Промышленная группа идеально применима для офисов, зданий, компактных крышных котельных, промышленных площадей.

Основные возможности отопительной установки ecoTEC plus VU:

Модулирующая горелка с диапазоном мощности от 20 до 100% во время включения прибора предупреждает потерю энергии. Топливо сгорает практически полностью и котел работает эффективнее, увеличивая время его эксплуатации.
Специальная электронная система следит за смешением газа с воздухом, автоматически подбирая нужные пропорции, чтобы снизить расход газа.
В контуре отопления максимальное рабочее давление составляет 3 бар, в контуре ГВС - до 10 бар.
Встроенный пластинчатый теплообменник эффективно подогревает проточную воду.
Экономные газовые котлы ecoTEC plus VU потребляют электроэнергии до 80 Вт (в зависимости от модели).
Котел обогреет помещение, а в комбинации с накопительным водонагревателем приготовит горячую воду.
Благодаря встроенной автоматике Vaillant управление отопительной системой становится несложным. Жидкокристаллический маленький экран с подсветкой и «помощником установки» позволит при первом включении без труда настроить нужные параметры. Цифровая диагностическая система DIA System проинформирует о неисправностях с помощью специальных индикаторов.
Благодаря электронному зажиганию и функции контроля за пламенем производитель гарантирует повышенную безопасность прибора.

Конденсационные одноконтурные котлы ecoTEC plus VU оснащены следующим оборудованием:

встроенный коммутационный модуль eBus, разъем для диагностики находится на фронтальной стороне прибора;
встроенный насос с возможностью частотного регулирования системы отопления и автоматическим переключением скорости вращения, имеет защиту от заклинивания (при простое более 23 часов);
для контроля давления в котле снабжены электронным датчиком;
оснащен бесконтактным датчиком использования воды;
первичный теплообменник конденсационного типа выполнен из качественной нержавеющей стали;
установлен предохранительный клапан и приоритетный переключающий клапан;
автоматический воздухоотводчик позволяет исключить создание воздушных пробок в системе;
система дымоходов предусмотрена во встроенном сифоне;
установлена система отвода конденсата из аппарата;
внешний вид котла довольно функционален, все подключения спрятаны в корпусе котла.

Следует сказать, что для настенных конденсационных одноконтурных котлов ecoTEC plus VU большой мощности возможно каскадное решение из нескольких единиц. Это позволит достигнуть еще большей мощности до 195 кВт. Для этого изготовлен специальный дымоход, а для размещения установки не нужно отводить отдельного помещения.

Системные решения для большего комфорта позволили сделать уникальную отопительную технику. Бесшумная работа, инновационные технологии, сбалансированная тепловая мощность, возможность переоборудования котла на потребление сжиженного газа – делают котлы Vaillant ecoTEC plus VU очень функциональными и технологичными.

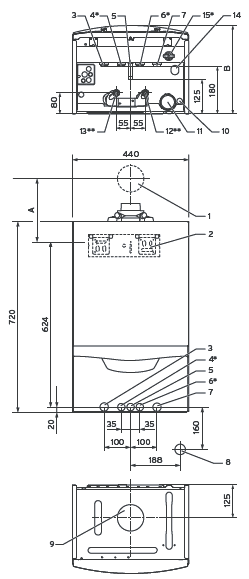

Обозначения к схеме:

Газоотвод и система подведения воздуха (проход через стену)
Кронштейн
Система подачи отопления (Ø 22 × 1,5)
Подключение горячей воды (Ø 15 × 1,5)
Подключение газа (Ø 15 × 1,5)
Подключение холодной воды (Ø 15 × 1,5)
Обратная линия системы отопления (Ø 22 × 1,5)
Подключение сифона для конденсата R1 /сточной линии
Подключение газоотвода и системы подведения воздуха
Подключение конденсатного стока Ø 19 мм
Сифон для конденсата
Обратная линия накопителя Ø 15 мм
Линия подачи накопителя Ø 15 мм
Подключение сточного трубопровода предохранительного клапана отопления Ø 15 мм
Наполнительное устройство

* - Только VUW
** - Только VU
