Опциональные части мультисплит систем

Модель устройства

Внешний вид

Тип устройства

Назначение и комплектация

Совместимые блоки

UTY-RNNYM

Проводной пульт управления

Полнофункциональное индивидуальное управление блоком

Все внутренние

блоки мультисплит-систем

UTY-RVNYM

UTY-RSNYM

Упрощенный проводной пульт

Предоставляет возможность управления режимами, но с ограниченной функциональностью

Все внутренние

блоки мультисплит-систем

UTY-LRHYM

Инфракрасный пульт управления с приемником сигнала

Управление канальными блоками. В комплект входит инфракрасный пульт управления и настенный приемник сигнала. Стандартная длина соединительного кабеля 5 м. Дополнительно можно приобрести кабель длиной 10 м.

ARYG07–18LLTA(B)

UTY-DMMYM

Центральный пульт управления

Обеспечивает полнофункциональное  центральное и индивидуальное управление блоками.  Используется только один пульт с одной системой блоков.

AOYG45LAT8 /

AOYG45LBT8

UTY-XWZX

Комплект соединительных кабелей для подключения внешнего управления к внутренним блокам

Используется для принудительного включения и выключения кондиционера, а также для вывода информации о работе системы на устройства индикации. В комплект входит 2 кабеля.

UTY-XWZXZ5

SYG07–14LUCA

UTD-ECS5A

Комплект соединительных кабелей для управления дополнительными устройствами

Обеспечивает управление внешними устройствами (электрический нагреватель или вентилятор) и вывод  информации о работе системы на устройства индикации. Используется для принудительного включения и выключения кондиционера. Подключается к внутренним блокам. В комплект входит 5 кабелей.

ARYG07–18LLTA(B)

UTY-XWZXZ2

Соединительный кабель

Обеспечивает активацию специальных режимов работы наружного блока (откачка хладагента, снижение потребляемой мощности, снижение уровня шума и т. п).

AOYG36–54LATT

UTY-XWZXZ3

Соединительный кабель для подключения внешнего управления к наружным блокам

Обеспечивает выбор приоритетного режима работы (охлаждение или обогрев), а также индикацию режимов работы/остановки наружного блока и режимов аварии/нормальной работы

AOYG45LBT8

UTY-XWZXZ4

Соединительный кабель для подключения нагревателя дренажного поддона

Используется для подключения нагревателя дренажного поддона наружного блока

AOYG45LBT8

UTY-VGGXZ1

Сетевой конвертор для подключения к сети управления VRF-системы V-II

Используется для интеграции внутренних блоков в сеть управления VRF-системы V-II

При интеграции не-

обходим для каждого

внутреннего блока.

FJ-RC-KNX-li

Сетевой конвертор для подключения к KNX

Используется для интеграции внутренних блоков в сеть управления KNX

FJ-RC-MBS-1

Сетевой конвертор для подключения к Modbus

Используется для интеграции внутренних блоков в сеть управления Modbus

UTY-TCBXZ2

Адаптер для подключения проводного пульта или внешнего управления

Используется при подключении проводного пульта или устройств внешнего управления

ASYG07–14LMCA

UTY-TWBXF

ASYG07–14LUCA

UTY-XSZX

Выносной датчик температуры

Температурный датчик внутреннего блока, поддерживающий дистанционную установку

ARYG07–18LLTA(B)

UTR-YDZB

Заглушка воздуховыпускного отверстия

Используется в системе с внутренними кассетными блоками для глушения

одного из направлений потока воздуха. В комплект включена заглушка и дополнительная теплоизоляция

AUYG07–18LVLA(B)

UTZ-VXAA

Комплект для подмеса свежего воздуха

Используется в системе с внутренними кассетными блоками для подмеса свежего воздуха в объеме до 10% от максимального расхода воздуха.  В комплекте есть дополнительный кабель для управления внешним вентилятором

AUYG07–18LVLA(B)

UTZ-KXGC

Комплект изоляции для работы в условиях высокой влажности

Используется в системе с внутренними кассетными блоками при работе в условиях высокой влажности

AUYG07–18LVLA(B)

UTR-STA

Заглушка

Используется при частичном монтаже блока в стену

AGYG09–14LVCA(B)

UTD-GHSA-W

Регулируемые жалюзи

Позволяют регулировать интенсивность воздушного потока для внутренних канальных блоков. Регулируются с помощью пульта управления

ARYG07–14LLTA(B)

UTD-GHSB-W

ARYG18LLTB

UTR-FA16

Яблочно-катехиновый + ионный деодорирующий фильтры

(комплект по 1 шт.)

Сменные секции воздушного фильтра

ASYG07–14LMCA

UTR-FA13

ASYG18–24LFCA

UTR-FC03-2

Яблочно-катехиновый фильтр (в комплекте 2 шт.)

AGYG09–14LVCB

UTR-FC03-3

Ионный деодорирующий фильтр ( в комплекте 2 шт .)

AGYG09–14LVCB

UTR-RTLA

Выносной ресивер

Используется при подключении только двух внутренних блоков к внешнему

AOYG30LAT4

UTP-PY02A

Блок-распределитель на 2 внутренних блока (обязательное устройство)

Позволяет регулировать расхода хладагента

AOYG45LBT8

UTP-PY03A

Блок-распределитель на 3 внутренних блока (обязательное устройство)

UTP-SX248A

Комплект разветвителей

Позволяет распределить хладагент в системе

AOYG45LBT8

UTP - SX236A

Позволяет распределить хладагент в системе при подключении двух внутренних блоков к внешнему блоку AOYG36LATT

AOYG36LATT

UTP - SX254A

Позволяет распределить хладагент в системе при подключении двух внутренних блоков к внешним блокам AOHD45–54LATT

AOYG45–54LATT

UTP - SX354A

Используется для распределения хладагента при подключении трех внутренних блоков к внешнему блоку AOYG54LATT

AOYG54LATT

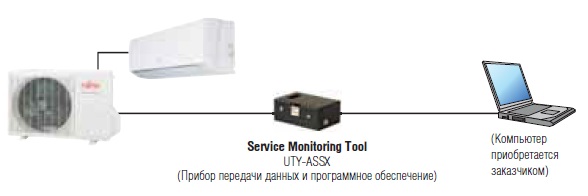

UTY-ASSX

Service Monitoring Tool

Система передачи данных  (программно-аппаратный комплект) для расширенного мониторинга работы системы. Подключается к системе и компьютеру, с которого проводится управление и мониторинг.

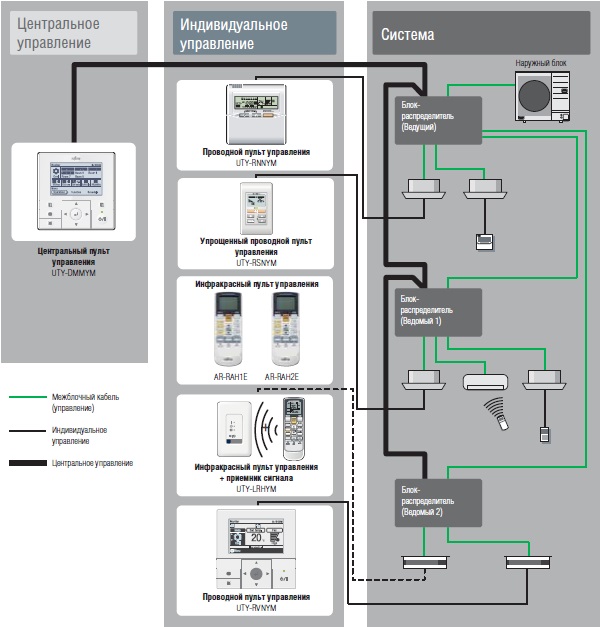

СХЕМА ПОДКЛЮЧЕНИЯ СИСТЕМЫ УПРАВЛЕНИЯ С ИСПОЛЬЗОВАНИЕМ НАРУЖНОГО БЛОКА AOYG45LBT8

Диагностика неисправностей посредством Service Monitoring Tool

В условиях эксплуатации системы кондиционирования, для постоянного поддержания ее корректной работы, возникает необходимость своевременного обнаружения неполадок и их устранения.

Рабочее состояние кондиционера серии как бытового, так  и полупромышленного использования можно детализировано проверить с помощью специального программно-аппаратного комплекта Service Monitoring Tool, подключенного к системе и компьютеру, с которого проводится управление и мониторинг.

 Комплект Service Monitoring Tool позволяет:

• Отслеживать рабочее состояние системы;
• Проводить мониторинг рабочих условий;
• Проводить мониторинг данных датчиков;
• Отображает график отклонений в работе системы;
• Отображает историю ошибок в журнале.
