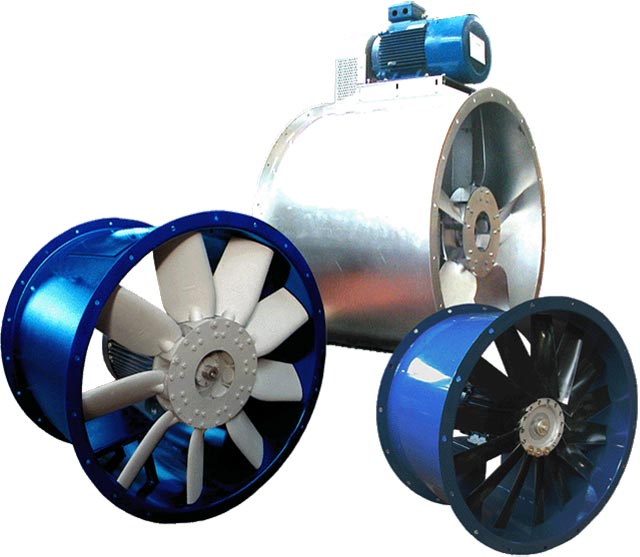

Осевые вентиляторы во взрывозащищенном исполнении

Взрывозащищенные осевые вентиляторы

Осевые вентиляторы взрывозащищенного исполнения – это приборы специального назначения. По сравнению с обычными установками для вентиляции, они должны соответствовать более высоким требованиям в отношении взрывобезопасности, ведь их назначение – выполнение своей функции по перемещению воздуха (воздушной смеси) и недопущение взрыва в помещении где, в том числе могут находиться люди, оборудование, имущество и др…

Сфера применения:

•   на автозаправках;
•   в аэропортах;
•   на различных складах с химическими веществами;
•   в химической промышленности;
•   в нефтехимии и нефтепереработке;
•   на градирнях;
•   в сушильных и покрасочных камерах;
•   на прочих объектах.

Область применения

Удаление соединения легковоспламеняющийся газов из помещений, однако при этом рабочая среда, не должна содержать взрывоопасную пыль, взрывчатые и липкие вещества, абразивные и волокнистые материалы. Если в месте инсталляции присутствует химически активный, пыльный или влажный микроклимат, электродвигатели прибора вынуждены иметь эффективную защиту от ее воздействия. Как правило, это повышенная степень IP, тропическое исполнение, специальные дополнительные обработки. Рабочая температура базовых моделей - в пределах от -40 до +45 градусов. Некоторые модели могут использоваться на сейсмически опасных участках.
Иногда в процессе проектирования монтажа сервиса встречаются модели с уникальными параметрами как по температурным режимам работы, уровне влажности, материалов аппарата и др.

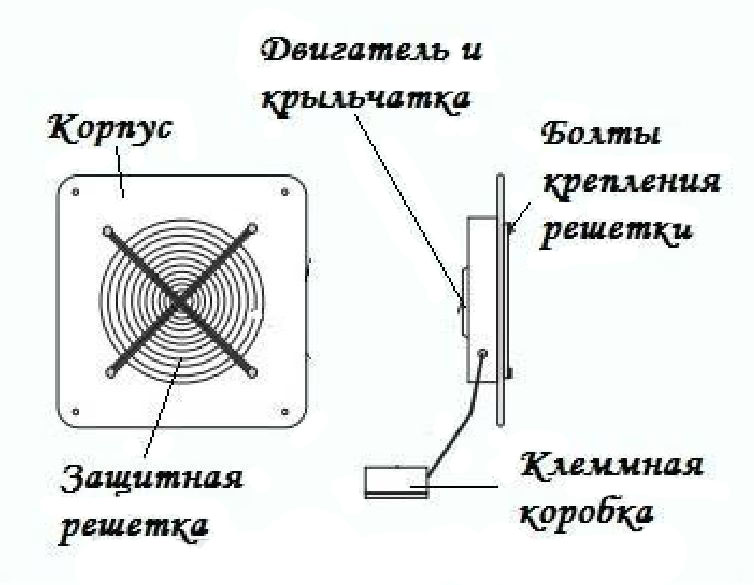

Конструктивные особенности

Осевые (аксиальные) взрывозащищенные вентиляторы имеют такие основные конструктивные элементы:

1. осевое лопастное рабочее колесо
2. диффузор
3. обтекатель
4. электродвигатель
5. выходное отверстие
6. цилиндрический кожух
7. входной коллектор
8. обтекатель

Конструкция обусловлена в первую очередь функцией, удалять горючую газовоздушную смесь и не выходить из строя под ее влиянием.
Вентиляционный агрегат комплектуется двигателями во взрывозащищенном исполнении.
Корпус также изготовлен из специальных сплавов и материалов, исключающих воспламенение.

Как они работают?

Принцип работы состоит в том, что газовоздушная смесь, перемещается вдоль оси вращения крыльчатки вентилятора. Количество лопастей зависит от требуемых характеристик прибора. Разные производители разработали свой модельный ряд под различные задачи. Взрывозащищенные агрегаты могут быть как правого, так и левого исполнения (вращения). Следует учесть, что они обеспечивают области низкого (до 1000 Па) и среднего давления (от 1000 до 3000 Па). Более высокое давление нагнетают центробежные, однако осевые дают большую производительность и более тихие, кроме этого они более просты конструктивно. Для изготовления узлов и деталей аппарата необходимо использовать материалы повышенной прочности, не подверженные разрушению и деформации при транспортировке, монтаже и эксплуатации. В местах, где устанавливаются оборудование, среднее квадратичное значение виброскорости внешних источников вибрации не должно быть более, чем 2 мм/с.
Осевые вентиляторы надо располагать за пределами части, где длительно пребывают люди. В зонах взрывоопасности классов В-1, В-1 a , В-1б обязательным требованием является комплектация виброизоляторами  специального взрывозащищенного исполнения. Производители подбирают такие материалы для изготовления корпуса, рабочего колеса, входные патрубков устройства, которые не создают искру при трении, соприкосновении и др.

Элементы взрывозащищенных осевых вентиляторов изготавливаются со следующих комбинаций материалов:

• нержавеющая сталь;
• углеродистая сталь;
• алюминиевый сплав;
• латунь;
• бронза;
• титан;
• пластмасса (электропроводящая);
• другое.

Например, вентилятор во взрывобезопасном корпусе может быть изготовлен из корпуса из черного металла и рабочего колеса из алюминия.
Не рекомендовано применять рабочие колеса с поворотными лопастями.
Если перемещает взрывную смесь категории II С, содержащую примеси агрессивных веществ, выполнена из разнородных металлов и сплавов алюминия, при этом одновременно надо применять полимерное покрытие с электропроводящими характеристиками, обладающее стойкостью к агрессивной среде. Его толщина необходима не менее 0,25 мм. В случае, если детали проточной части вентиляторов изготавливаются из углеродистой стали, их покрывают лакокрасочным покрытием, устойчивым к перемещаемой взрывоопасным условиям.
Если оборудование применяется в легковоспламеняющейся среде с примесью абразивной пыли, его вал и корпус должны изготавливаться из материалов особой прочности, устойчивых к износу, либо с упрочняющими покрытиями.
Безусловно есть еще очень большое количество моментов и нюансов в процессе изготовления проектирования монтажа, эксплуатации ремонта и запуска приспособления, которые рассматриваются специалистами отдельно в каждом конкретном случае с учетом действующих норм, правил и опыта…

Монтаж и эксплуатация

Устанавливать и вводить в эксплуатацию приспособления должны специализированные монтажные предприятия или организации, имеющие лицензию на выполнение соответствующих работ. При монтаже надлежит обеспечивать удобство и безопасность эксплуатации и ремонта. Не следует устанавливать на объектах, подвергаемых колебаниям с виброскоростью, превышающей 2 мм/с. Обязательной является установка датчика перед входом газосодержащего состава. По прибору можно отслеживать дозы горючих веществ, не допуская превышения их концентраций – эти задачи выполняет противоаварийная автоматическая защита, наладка которой тоже является обязательным условием в эксплуатации. Необходимо обратить внимание: концентрация взрывоопасных соединений в перемещаемой агрегатами среде должна быть менее 50 % нижнего концентрационного предела взрыво опасности. Монтирование надо осуществлять так, чтобы исключить попадание в вентсистему взрывной смеси. Для контроля устанавливаются специальные приборы непрерывного действия, посылающие звуковой сигнал оператору и, при необходимости, в систему противоаварийной автоматики. Если воздух в помещении содержит взрывчатые газы и пыль выше предельной нормы, такой состав должен очищаться до попадания в установку.

Подбор осевых вентиляторов

Выбирать тип и исполнение для взрывоопасных производств следует на уровне проектирования системы вентиляции. При этом учитывается категория и группа перемещаемого состава в соответствии с ГОСТ 12.1.011-78*. Подбирая агрегаты для конкретных объектов, следует обратить внимание и на производительность, измеряемую в м3/ч. Что касается обстановки, где предстоит работать оборудованию, то ее определяют категории и участки.

• 1-я категория (зона 0) Взрывные условия присутствует на протяжении более 1000 ч/год либо постоянно. Например, область внутри резервуара для топлива.
• 2-я категория (зона 1) Возможно присутствие горючей среды 10-1000 ч/год.
• 3-я категория (зона 2) Присутствие легковоспламеняющейся обстановки маловероятно -  максимум до 10 ч/год. Например, опасная газовоздушная смесь может образоваться по причине утечки в газовой трубе.

Следует обратить внимание: если взрывоопасные вещества присутствуют, опасность является одинаковой на всех участках! Еще один шаг: необходимо определиться с видом защиты, обращать внимание, для какой группы веществ предназначен аппарат:

• Группа II A – аммиак, ацетон, этиловый спирт, бензол, топливо, метан, пропан, окись углерода;
• Группа II B - бытовой газ, этилен, сероуглерод,
• Группа II C – ацетилен, водород, дисульфид углерода.

На нашем сайте представлен хороший выбор оборудования. Специалисты нашей компании предоставят исчерпывающие квалифицированные консультации по подбору, проектированию, монтажу, сервису и др. Заказывая товар или услугу у нас, вы сэкономите время и финансы, ведь наш принцип – гибкая и лояльная ценовая политика и получите гарантированно позитивный результат. Мы предоставляем скидки на многие модели именно для наших клиентов. Обращайтесь - и вы будете довольны выбрав профессионалов.
Стоит обратить внимание немножко на управление вентилятором оно может осуществляться как простым способом включить/выключить, плавная регулировка так и сложные системы интеграции в системы с полной автоматизацией.
