Пассивная молниезащита

Пассивная система молниезащиты – общее описание

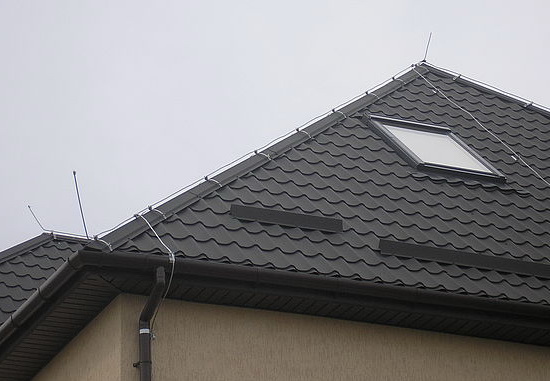

Пасивная система молниезащитыНикто не ждет беды от стихии. Каждый всегда надеется, что стихия как-нибудь обойдет стороной и не принесет несчастье в дом. Как ребенок закрывает глаза и лезет под одеяло во время раскатов грома, так и любой человек инстинктивно старается укрыться и спрятаться от бушующего могущества природы.

Наука, за последние года, продвинулась вперед в изучении явлений природы, но полностью отвести беду у человечества не получается. Все, что остается, это защищаться от различных стихий природы. Традиционно самым распространенным способом защиты от прямого поражения здания молнией выступает пассивная молниезащита.

Пассивная (классическая) система молниезащиты – это система молниезащиты, главная функция которой заключается в защите зданий от прямых ударов молнии, а также защиты находящихся в них людей. Характеризующаяся простотой конструкции, такая система молниезащиты имеет свои особенности и должна устанавливаться в соответствии с нужными требованиями.

Пассивная молниезащита – принцип работы и конструктивные особенности

Пассивная система молниезащиты состоит из молниеприёмников, токоотводов и заземлителей, которые соединены в одну общую электрическую цепь. Выбор каждого из этих элементов предусматривает главный параметр в виде поперечного сечения проводящей части.

Принцип работы физически пассивного молниеприемника является аналогичным активному - создается зона ионизации вокруг острия и молния «притягивается» от защищаемых объектов, но на расстояниях во много раз меньших, нежели в активных молниеприемниках.

Говоря о зоне защиты пассивных устройств молниезащиты, то стоит отметить, что пространство в окрестности молниеприемника ограниченной геометрии. В его зону входит только объект, размещенный в его объеме. Радиус защиты меньше примерно в 10-12 раз, чем у активных системах молниезащиты.

Конструктивные элементыПасивная система молниезащиты схема

Каждый из элементов молниезащиты имеют свои особенности. Одновременно с разнообразием форм и конструкций, существуют свои нюансы по расположению, электромонтажу, способам подключения и объединения в одну систему молниезащиты.

Среди элементов такой системы молниезащиты выделяются:

  • молниеприемники;
  • токоотводы;
  • горизонтальные пояса;
  • заземлители.

Молниеприемник фронтальный видМолниеприёмник – это первый элемент молниезащиты, принимающий удар молнии. Именно в него попадает молния и потом отводится по токоотводу к заземлителю.Такие молниеприемники представляют собой:

- стержни - возвышаясь над зданием, такой молниеприемник с большей вероятностью, чем элементы самого здания, вызывает старт восходящих стримеров, и тем самым повышает вероятность попадания молнии именно в него, а не в защищаемый объект. Данное устройство рекомендуется использовать для радиостанций и антенных мачт, которые требуют относительно небольшой зоны защиты. В состав системы молниезащиты со стержневым молниеприемником входят компоненты в виде:Система молниезащиты со стержневым молниеприемником

  • стержневого молниеприемника и удлиняющей мачты;
  • двух вертикальных токоотводов;
  • соединительной коробки на каждом вертикальном токоотводе для обеспечения возможности проверки сопротивления заземления токоотвода;
  • защитного экрана для защиты вертикальных токоотводов на последних двух метрах над поверхностью земли;
  • эквипотенциального соединения между каждым элементом заземления молниезащиты и основным контуром заземления объекта с возможностью отсоединения;
  • мер защиты от поражения живых существ вследствие прикосновения и шагового напряжения (это могут быть предупредительные таблички).
- подвесные тросы – представляют собой систему, состоящую из одного или нескольких токоотводов, натянутых над защищаемым зданием. Зона защиты может определяться при помощи электрогеометрической модели. Оба конца токоотводов должны быть заземлены. Что бы установить натянутые токоотводы необходим тщательный предварительный расчет, помогающий определить тип опор, механическую прочность конструкции и изоляционные расстояния. Главная особенность данной технологии – это защита опасных (взрыво- и пожароопасных) объектов в случаях отсутствия возможности смонтировать молниеприемники и токоотводы непосредственно на объект;

Система молниезащиты с молниеприемной сетью- металлическая сетка – главная функция данной технологии заключается в разделении и рассеивании тока молнии через сеть токоотводов и заземлителей. Молниеприемная сеть предусматривает объединение множества вертикальных токоотводов и обеспечение эффективной защиты здания, где размещено оборудование, являющиеся чувствительным к электромагнитным помехам. Это происходит путем распределения высокого тока молнии по вертикальным токоотводам, в результате чего по каждому из них протекает небольшой ток, который, в свою очередь, вызывает незначительные помехи из-за небольшой индукции. В состав системы молниезащиты с молниеприемной сетью входят компоненты в виде:

  • сети проводников с определенным шагом, которые уложенные на кровле;
  • вертикальных токоотводов;
  • мер защиты от поражения живых существ вследствие прикосновения и шагового напряжения (например, предупредительные таблички);
  • эквипотенциального соединения между каждым элементом заземления молниезащиты и основным контуром заземления объекта с возможностью отсоединения.
- произвольная комбинация из стержней, тросов и сетки – данная комбинация зарекомендовала себя наилучшим образом, как система с максимальной надежностью. Многие видели металлические штыри или натянутые тросы на крышах зданий. Это и есть молниеприёмники, входящие в систему молниезащиты здания или сооружения.
Если говорить о длине стержневого молниеприемника, то она обычно составляет от 300 до 1500 мм. Применяющийся трос должен иметь диаметр от 8 мм. К молниеприёмнику приваривают или прикручивают болтами токоотвод, причем площадь контакта должна быть в два раза больше поперечного сечения стыкуемых деталей.

При установке молниеприёмников для распределения тока отдельно расположенные стержневые молниеприёмники соединяются на уровне крыши. Кроме того, установка молниеприемников на здании осуществляется по углам кровли или по краям, но в любом случае в наивысшей точке кровли.

Качественная установка молниеприёмника ведет к надежности всей системы молниезащиты. Кроме электрических характеристик, важной составляющией выступает механический показатель крепления молниеприёмника. В связи с сопровождением грозы сильными порывами ветра, необходимо обеспечение соответствующей прочности крепления молниеприёмника.

ТокоотводыТокоотводы рабочий вид

Особое место в системе молниезащиты занимает токоотвод, от которого зависит, как будет отводиться электрический заряд к заземлителю. По этому, необходимо обеспечить беспрепятственное прохождение токоразряда, при этом токоотводы монтируются так, что бы путь до контура заземления был кратшайшим. А так как токоотвод расположен с внешней стороны защищаемого здания и он подвергается атмосферному влиянию, необходимо обеспечить ему максимальную защиту от коррозии и механических повреждений.

Для того, что бы избежать коррозионных процессов в местах соединений, материал токоотвода и молниеприёмника должен быть из однородного металла. Для максимальной защиты здания, такие компоненты пассивной молниезащиты необходимо проводить таким образом, чтобы:

  • одновременно существовало несколько путей прохождения тока,
  • ток шел самым кратчайшим путем.
Правила установки токоотводов:
  • при установке молниеприемников на отдельных опорах, токоотводом обеспечивается каждая из них;
  • при применении тросовой системы молниезащиты, токоотводы устанавливают с двух сторон троса;
  • при применении сетчатой конструкции, она снабжается минимум двумя токоотводами.
Размещение токоотводов следует осуществлять по периметру здания (по возможности в каждом выступающем углу), соблюдая при этом максимальное расстояние между ними не более 20 м. Чем больше частота установки токоотводов, тем меньше вероятность того, что возникнет пожар через искрение вдоль токоотводов при попадании молнии. Также, необходим контроль расстояния между токоотводом и проёмом здания (в виде окон, дверей) в соответствии с основными требованиями нормативных документов. Прокладать токоотводы в водосточных трубах не рекомендуется, поскольку влага может разрушить токоотвод.

Опираясь на материал стен, токоотводы могут монтироваться:
  • на поверхности стены из несгораемых материалов;
  • на специальных держателях токоотводов не менее десяти см от стены из сгораемых материалов.

Заземление рабочий видЗаземлители

Благодаря заземлителям весь электрический заряд молнии отводиться в землю. Из установка должна осуществляться в труднодоступном месте и на безопасном расстоянии от инженерных коммуникаций. Основными параметрами, которые учитываются в процессе обустройства системы молниезащиты выступают:

  1. размеры;
  2. схема расположения заземлителей.
Горизонтальные заземлители необходимо прокладывать в земле на глубине не менее 50 см от верхнего края земли. Установка вертикальных заземлителей осуществляется в зависимости от структуры грунта и расчетов их сопротивления.

Молниеприемники, токоотводы и заземлители должны крепиться жестко для исключения любого разрыва или ослабления крепления путем воздействия электродинамических сил или случайного механического воздействия в виде:

  • вибрации;
  • падения снежного листа;
  • теплового расширения и т.д.
Количество соединений должно быть минимальным. Соединения должны быть выполнены надежным образом. Можно применять сварку или болтовые крепления.

Надежность пассивной системы молниезащиты напрямую связано с множеством параметров. Пренебрегая хотя бы одним из них, можно нарушить надежность всей системы и свести к нулю все необходимые мероприятия по обеспечению молниезащиты здания. По этому проектировать и осуществлять электромонтаж системы молниезащиты должны специализированные организации.

Устройства пассивной молниезащиты - обслуживание

Примерно через месяц после установки молниеотвода необходимо проверить положение мачты и затянуть гайки основания окончательно и периодически проверять надежность всех соединений.

Пасивная система молниезащитыОпуская мачту молниеприемника, необходимо соблюдать требования техники безопасности и выполнять ряд действий:
  • все работы запрещено выполнять в случае грозового предупреждения;
  • обезопасить территорию вокруг мачты молниеотвода в радиусе высоты мачты, от людей и имущества;
  • проверить качество соединения верхней и нижней частей опрокидывающего устройства основания и проверить образует ли петлю;
  • при помощи гаечного ключа необходимо окрутить верхние гайки опрокидывающего устройства;
  • стоя у мачты молниеприемника со стороны соединения частей опрокидывающего устройства, поддерживать мачту, постепенно отдаляясь, положить ее в горизонтальное положение, проявляя осторожность по отношению к стержню молниеприемника, находящемуся на вершине.
После проведения всех работ, касающихся обслуживания молниеотвода, необходимо в обратной очередности поставить мачту молниеотвода в вертикальное положение и закрепить его.

Купить устройства пассивной молниезащиты по выгодной цене

Купить устройства пассивной молниезащиты можно в нашей компании, где:

  • широкий выбор товара;
  • профессиональные консультации специалистов;
  • оперативность обработки заказа;
  • сервис доставки во все города Украины.
