Поворотные смесительные 4-ходовые клапаны

Поворотные смесительные 4-ходовые клапаны Afriso

Серия VRG

Серия

Материал корпуса

Соединение

Номинальный диаметр (DN)

Коэффициент пропускной способности (Kvs)

Максимальная температура, °C

Номинальное давление, бар

Цена, грн

Тип

Диаметр

VRG141

Латунь DZR

Внутренняя резьба (Rp)

1/2"

15

2,5

130

10

VRG141

Латунь DZR

Внутренняя резьба (Rp)

3/4"

20

4

130

10

VRG141

Латунь DZR

Внутренняя резьба (Rp)

3/4"

20

6,3

130

10

VRG141

Латунь DZR

Внутренняя резьба (Rp)

1"

25

10

130

10

VRG141

Латунь DZR

Внутренняя резьба (Rp)

1 1/4"

32

16

130

10

VRG141

Латунь DZR

Внутренняя резьба (Rp)

1 1/2"

40

25

130

10

VRG141

Латунь DZR

Внутренняя резьба (Rp)

2"

50

40

130

10

Серия ARV

Серия

Материал корпуса

Соединение

Номинальный диаметр (DN)

Коэффициент пропускной способности (Kvs)

Максимальная температура, °C

Номинальное давление, бар

Цена, грн

Тип

Диаметр

ARV483

Латунь

Внутренняя резьба (Rp)

1"

25

8

110

10

ARV484

Латунь

Внутренняя резьба (Rp)

1"

25

12

110

10

ARV485

Латунь

Внутренняя резьба (Rp)

1 1/4"

32

15

110

10

ARV486

Латунь

Внутренняя резьба (Rp)

1 1/2"

40

26

110

10

ARV487

Латунь

Внутренняя резьба (Rp)

2"

50

40

110

10

Серия F

Серия

Материал корпуса

Тип соединения

Замена

Номинальный диаметр (DN)

Коэффициент пропускной способности (Kvs)

Максимальная температура, °C

Номинальное давление, бар

Цена, грн

F

Чугун

Фланец

210

DN 32

28

110

6

F

Чугун

Фланец

211

DN 40

44

110

6

F

Чугун

Фланец

212

DN 50

60

110

6

F

Чугун

Фланец

213

DN 65

90

110

6

F

Чугун

Фланец

214

DN 80

150

110

6

F

Чугун

Фланец

215

DN 100

225

110

6

F

Чугун

Фланец

216

DN 125

280

110

6

F

Чугун

Фланец

217

DN 150

400

110

6

Четырехходовые клапаны-смесители Afriso ESBE – базовое описание

Четырехходовые клапаны-смесители Afriso ESBE применяются в центральных и автономных системах отопления малого и среднего типа, открытых и закрытых, различных видов (солнечные, радиаторные и т п.), и обеспечивают защиту котла от коррозии и износа, который может появиться вследствие воздействия низких температур на обратном потоке воды, циркулирующей в контуре. Чтобы избежать данных явлений, разница температуры прямого и обратного потоков теплоносителя в системе должна находиться в определенных пределах (65-75°С). Четырехходовые смесительные клапаны Afriso ESBE выполняют регулирование потоков теплоносителя с разными температурами, и путем их смешивания обеспечивают температуру обратного потока жидкости на уровне необходимого.

В связи с такой основной функцией, можно выделить несколько основных задач, которые решаются установкой четырехходовгго клапана:

• Защита котла от износа;
• Выполнение оптимизации нагрева нескольких отопительных устройств в контуре (например, если в систему включено несколько бойлеров);
• Общая оптимизация температурного показателя в работе системы;
• Экономия затрат энергии, потраченной на нагрев.

Отдельно стоит рассмотреть пользу применения четырехходового клапана-смесителя Afriso ESBE для твердотопрливных котлов, которая заключается в защите котла от замерзания частиц конденсата, которые могут появляться на его стенках.

Принцип применения клапана держит в основе изменение положения вентиля клапана пользователем, благодаря чему и выполняется корректировка и смешивание потоков жидкости с разной температурой. Таким образом обеспечивается формирование линейной характеристики изменения температуры (что также зависит от ширины каналов клапана, которые подобраны так, чтобы оптимизировать данную характеристику)  – иными словами, пользователь, подобрав четырехходовой клапан-смеситель ESBE с необходимой пропускной способностью, легко регулирует температуру выходного из клапана потока, изменяя положение вентиля в нужное положение.

Классификация и подбор четырехходовых смесителей ESBE

В качестве конструктивного материала для данных клапанов применяется латунь.

Клапаны также классифицируются, в первую очередь, в зависимости от типа соединения:

• Резьбовые;
• Фланцевые.

Сторона подачи прямого и обратного потока может быть разной (в зависимости от необходимости) – при этом работа клапана никак не меняется. В качестве дополнительных устройств, для обеспечения автоматического регулирования положения вентиля, совместно с четырехходовыми смесителями ESBE можно применять приводы.

Особенности применения

Использование четырехходовых клапанов Afriso ESBE станет особо актуальным в случае высокого показателя температуры возвратного потока в котел (поскольку именно данные клапаны, в отличие от трехходовых, способны перемещать обратный поток с большей температурой). В остальных случаях (когда нет обязательной необходимости обеспечения более высокой температуры обратного потока) применение четырехходовых смесителей возможно, но может не быть столь рациональным (в плане материальных затрат), по сравнению с трехходовыми клапанами.

Принцип работы и монтаж

С применением четырехходовых клапанов-смесителей система условно делится на два контура – для котла и для радиаторов.

Клапаны функционируют на основе механического принципа, и могут применять в работе:

• Ручное регулирование;
• Автоматическое регулирование (с применением привода, привода-контроллера или системы автоматики).

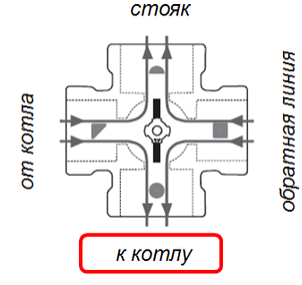

Смешивание потоков в четырехходовом клапане ESBE происходит по определенному принципу – тут поток с большей температурой пропорционально смешивается с потоком более холодной температуры, который поступает к котлу. Благодаря такому функционированию обеспечивается подача возвратного потока с более высокой температурой, что продлевает срок эксплуатации, а также снижает вероятность преждевременной коррозии котла, которая могла бы появиться после воздействия низких температур потока без использования клапана.

Основные рекомендации касательно эксплуатации четырехходовых смесительных клапанов ESBE:

• При установке четырехходового клапана ESBE в системе отопления открытого типа важно предусмотреть его размещение так, чтобы поток жидкости перемещался через клапан без принуждения. Конечно, если, к примеру, открытая система отопления применяется в этажном здании, и клапан размещается на самом нижнем этаже – такая необходимость отпадает сама по себе;
• Работа клапана допустима при отсутствии загрязнений и растворенного кислорода в циркулирующей воде. При необходимости очистки воды и удаления воздуха, дополнительно можно применять сепараторы газа и шлама Afriso;
• Максимальная концентрация гликоля в воде может составлять до 50%.
