Прямоточный циклон ЦП/SP Совплим

 Прямоточный циклон ЦП/SP

Пылеуловители Совплим

ЦП

Марка

Производительность,
(куб.м/ч)

Диаметр
канала,

(мм)

Вес,
(кг)

Цена, грн

ЦП(у)-1000/SP

300-1400 (1000)

160

6,7

ЦП(у)-2500/SP

1500-3000 (2500)

250

15,7

ЦП(у)-4000/SP

3500-5500 (4000)

315

25,5

Прямоточный циклон «ЦП/SP» - краткое описание

Это оборудование относится к пылеулавливающему оборудованию сухого инерционного типа для очистки газопылевых потоков от взвешенных твердых частиц.  Прямоточный циклон -  центробежный пылеуловитель, предназначенный для улавливания неабразивной не слипающейся пыли. Его желательно использовать для улавливания среднедисперсной, а также крупнодисперсной пыли.  Конструктивные особенности указанного циклона обеспечивают эффективность очистки при невысоком сопротивлении. Изделие эффективно проявляется себя в работе в вентиляционных, а также аспирационных системах промпредприятий. Исходя из особенностей технологических процессов на заводе или предприятии, определяется возможность применения циклона. Отметим, что это оборудование может быть применено как отдельный пылеулавливающий аппарат или же как предварительная ступень в процессе, подразумевающем тонкую фильтрацию в системах и в агрегатах комбинированной воздухоочистки.

Преимущества циклона ЦП/SPЦП/SP

  • Высокая степень очистки
  • Использование центробежных сил для отсеивания крупных частиц
  • Стальной корпус, надежность материалов
  • Долговечность в работе
  • Не требует затрат для техобслуживания

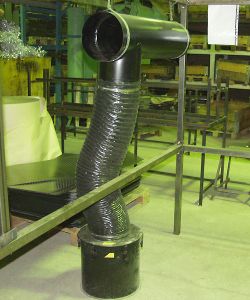

Конструкция прямоточного циклона Совплим

Воздух, который проходит по воздуховоду вентстемы, сразу же идет на вход данного циклона. Пройдя через розетку, поток закручивается. Во время этого процесса пылевые частицы  передвигаются к внутренней части корпуса под влиянием центробежной силы. Далее загрязнения удаляются через патрубок. Дальнейшую очистку потока от пыли производит жалюзийная решетка, которая обеспечивает увеличение эффективности устройства. Уже обработанный чистый воздух через выходной конус подается в воздуховод. Корпус указанного циклона выполняется из листовой стали. Сверху издание окрашивается порошковой краской, что дает эффективную защиту от внешних негативных влияний. Не забывайте, что рабочее положение данного устройства– горизонтальное. В то же время патрубок, благодаря которому можно подсоединить пылесборник, должен быть направлен  - вертикально вниз. Циклон монтируется в канал вентиляции с помощью ниппелей, которые поставляются с устройством.

Монтажные работы

Монтаж циклона данного устройства следует производить в следующей последовательности. Сперва нужно установить циклон на место эксплуатации. Помните, что (рабочее положение корпуса циклона – горизонтальное, в то время как патрубок удаления пыли должен располагаться вертикально вниз. Циклон, с помощью ниппелей, нужно соединить с входным/выходным воздуховодами. Не забудьте полученные соединения герметизировать.  Не забывайте, что бункер-пылесборник должен располагаться по вертикали под патрубком удаления пыли циклона. Установите вертикальный воздуховод на патрубок удаления пыли, соединение нужно герметизировать. Далее с помощью гибкого шланга и 2двух хомутов из комплекта поставки соедините патрубок крышки пылесборника с вертикальным воздуховодом. Циклон может устанавливаться на опорах. Тогда следует сперва установить его на подставки на месте эксплуатации, зафиксировав хомутами. Затем ниппелями соединить с входным /выходным воздуховодами, а соединения – герметизировать. Бункер-пылесборник должен располагаться по вертикали под патрубком удаления пыли Циклона. Теперь можно подсоединить патрубок крышки -пылесборника с патрубком удаления пыли, используя гибкий  шланг и два хомута.

Эксплуатация, циклон Совплим ЦП

Сперва проводите внешний осмотр герметичности соединений, а также целостности гибкого шланга. Убедитесь в плотности прилегания крышки к пылесборнику и обеспечение регулировки перекидных замков. Помните, подсос воздуха на трассе удаления пыли резко снижает эффективность пылеулавливания.  По мере заполнения пылесборника удаляйте уловленную пыль. Отметим, что не рекомендуется эксплуатировать устройство, если пылесборник заполнен более чем на 75 процентов.  Во время эксплуатации на указанных расходах воздуха, а также улавливания пыли. Конструкция изделия может быть демонтирована, разобрана, после чего обдута  с помощью струи сжатого воздуха. Если же улавливание абразивной пыли происходит с истиранием внутренних частей устройства, тогда наибольший износ вы заметите на лопатках розетки , что находится при входе запыленного потока в описываемое изделие. Однако конструкция допускает замену розетки.

Оборудование Совплим - купить

Вы можете приобрести представленное оборудование, воспользовавшись специальной формой, которую с легкостью найдете на нашем сайте. При возникновении каких-либо вопросов касательно выбранного товара,  обратитесь к специалистам нашего интернет-ресурса. Они помогут определиться Вам с  выбором!

Габариты, циклон

Тип

Размеры, мм

A B С D E

ЦП(у)-1000/SP

156 161 655 120 224

ЦП(у)-2500/SP

215 246 1000 195 334
ЦП(у)-4000/SP 316 146 1500 190 339
