Проектирование систем безопасности

Проектирование систем безопасности

ВидеокамерыНаша проектно-монтажная компания предлагает комплексное решение задач по проектированию систем безопасности любого уровня сложности, подбор оптимального оборудования в соответствии с техническим заданием и пожеланиями клиента, а также монтаж «под ключ» и пуско-наладочные работы с дальнейшим обслуживанием.

Безопасность – это состояние защищенности жизненно важных интересов личности, общества и государства от внутренних и внешних угроз.

Жизненно важные интересы – совокупность потребностей, удовлетворение которых надежно обеспечивает существование и возможности прогрессивного развития личности, общества и государства.

Основные объекты безопасности:

- личность, ее права и свободы;
- общество, его материальные и духовные ценности;
- государство, его суверенитет, территориальная целостность.

Угроза безопасности – это совокупность условий и факторов, создающих опасность жизненно важным интересам личности, общества и государства.

При обеспечении безопасности не допускается ущемление прав личности, если это не предусмотрено законом.
Государственная собственность охраняется государственными структурами охраны, коммерческая собственность – коммерческими структурами охраны.

По категориям все объекты охраны делятся на:
- особо важные объекты (ОВО);
- прочие объекты охраны.

К особо важным объектам относятся объекты, где хранятся:

- денежные средства (банки, кассы предприятий и торговых объектов, монетные дворы);
- оружие, боеприпасы, взрывчатые вещества (комнаты хранения оружия, склады боеприпасов и взрывчатых веществ);
- наркотические вещества и быстродействующие яды (аптеки, склады сырья, лаборатории);
- драгоценности (ювелирные магазины и склады драгоценных металлов и камней);
- исторические и культурные ценности (музеи, картинные галереи, хранилища и фонды);
- радиоактивные вещества (склады, места захоронения).

К ОВО относятся энергетические объектыАЭС, ТЭЦ, ТЭС, ГЭС.

Все особо важные объекты оборудуются техническими средствами охраны. К ним относятся:
- охранная сигнализация периметра (территория вокруг защищаемого объекта);
- охранная сигнализация;
- тревожная сигнализация;
- видеонаблюдение;
- система контроля и управления доступом.

Выбор технических средств охраны осуществляется по действующим нормативным документам отрасли или сооружений, а также исходя из необходимости предотвращения проникновения на объект с целью ограбления или съема важной информации.
Проектирование систем безопасности может быть выполнено в одну стадию – рабочий проект (РП) или в две стадии – проект (П) и рабочая документация (РД).

Рабочий проект состоит из:

- пояснительной записки;
- графической документации;
- спецификации оборудования и материалов.

Проект состоит из:

- пояснительной записки;
- структурных схем;
- спецификации оборудования и материалов.

Рабочая документация состоит из:

- графической документации;
- спецификации оборудования и материалов.

В пояснительной записке приводится перечень нормативных документов, согласно которым делается проект, исходные данные для проектирования, назначения систем и основные проектные решения, описание работы систем, влияние их на окружающую среду. В конце записки есть приложения, в которых приводится расчет аккумуляторных батарей.

Графическая документация состоит из рабочих чертежей (планов), схем электрических соединений. На поэтажных планах проектантом наносятся расположение датчиков, приборов и сетей сигнализации с указанием порядковых номеров оборудования и шлейфов сигнализации. На схемах электрических соединений изображаются все элементы системы во взаимосвязи друг с другом через клеммы приборов и распределительные коробки.

На структурных схемах изображают укрупненные внутренние и наружные связи проектируемой системы.

В спецификациях оборудования и материалов приводится перечень всего применяемого в проекте оборудования, кабелей и проводов, электротехнических изделий.

После проекта выполняется смета на монтаж запроектированной системы сигнализации.

Системы периметральной охраныОхранная сигнализация периметра (ОСП)

Периметр – это совокупность ограждающих конструкций территории (забор), въездные ворота, калитки, здания, примыкающие к забору, а также полосы отчуждения. Все перечисленные элементы подлежат защите от вторжения нарушителя, предотвращая проникновение на защищаемый объект.

Защита периметра может осуществляться механическими средствами такими как разные виды колючей проволоки, шипы, «крокодилы» и техническими средствами.

Охранная сигнализация периметра является одной из самых сложных технических средств безопасности. Она функционирует в среде, где присутствуют осадки в виде дождя, тумана, снега, гололеда, пробегают домашние и дикие животные, пролетают птицы, деревья и кусты часто дают ложные срабатывания системы.

Целью системы ОСП является предупредить о нарушителях до того, как они подойдут к объектам защиты (зданиям, сооружениям), находящимся внутри защищаемого периметра.

Существует большое разнообразие технических средств ОСП.

К ним относятся:
- емкостные; - вибрационные; - радиоволновые; - инфракрасные и комбинированные датчики охраны периметра.

Емкостная система охраны периметра срабатывает при касании или приближении к ней путем изменения параметров электрического поля ограждения. Электрический контур подключен к контрольному устройству – анализатору охраны периметра, который включает сигнал тревоги. Емкостная система используется на протяженных участках ограждений. У нее высокая точность определения, но из-за птиц и животных есть ложные срабатывания.

В вибрационной системе применяется сенсорный кабель, При колебаниях кабеля генерируется сигнал в анализатор охраны периметра и далее включается сигнал тревоги. Вибрационные системы применяются для любых ограждений, от легких заборов до монолитных стен или заборов. Но они подвержены ложным срабатываниям, когда мимо проезжает тяжелый транспорт, при сильных порывах ветра, при грозах, когда пробегают животные.

Радиоволновая система ОСП состоит из датчиков, в которых передатчик формирует электромагнитное поле СВЧ сигналов, формирующих зону обнаружения эллиптической формы, а приемник вызывает тревогу при появлении постороннего объекта в зоне поля. Все радиоволновые охранные системы используются только там, где есть прямая видимость между приемником и передатчиком. Ложные сигналы могут появляться во время сильного ветра, грозы, качающейся растительности, проникновения животных. Широко используются радиоволновые системы ОСП для защиты зоны отчуждения (шириной несколько метров) вдоль охраняемого периметра.

В инфракрасных системах ОСП применяются активные и пассивные инфракрасные датчики.
К активным лучевым датчикам относятся инфракрасные лучевые барьеры. Они состоят из передатчика и приемника, расположенные в зоне прямой взаимной видимости. Датчик выдает сигнал тревоги при прерывании луча, попадающего на приемный блок приемника. Эти датчики позволяют сформировать узкую зону обнаружения, что очень важно для периметров, где невозможно сделать зону отчуждения, свободную от растительности. У лучевых датчиков низкая защита от ложных срабатываний. Тревога может возникнуть при пролете птицы, сильном снегопаде или тумане, а также когда внутрь датчика проникло насекомое. Отрицательное свойство лучевых датчиков состоит в том, что их можно легко визуально обнаружить, а значит между ними лучше не ходить, а проползти.

К пассивным инфракрасным датчикам относятся инфракрасные объемные датчики движения. Они регистрируют изменения теплового излучения в зоне обнаружения. Эти датчики наиболее популярны из-за высокой вероятности обнаружения и простоты системы. Но они могут давать ложные срабатывания при теплом ветре или наличии животных в зоне обнаружения.

Комбинированные датчики сочетают в себе инфракрасные и микроволновые технологии.

Лучшим способом защиты периметра является комбинация нескольких технологий. Экономически эффективно применять комбинацию активных инфракрасных барьеров и пассивных комбинированных датчиков, в которых используются инфракрасные тепловые и СВЧ микроволновые технологии. Это не дорогой способ уйти от ложных тревог и гарантировать в максимальной степени обнаружить нарушителя.

Совместно с охранной сигнализацией периметра проектируют систему освещения всей зоны периметра. Система освещения включается по зонам, где произошло нарушение и прилегающим слева и справа к этой зоне участкам, чтобы отследить движение нарушителя. Если периметр имеет небольшую протяженность, то освещение включается вдоль всей линии периметра.

Охранная сигнализация (ОС)

Объекты, подлежащие охране, оборудуются техническими средствами ОС. Технические средства выполняют постоянное наблюдение за объектом, а также осуществляют мониторинг за состоянием этих средств.

К техническим средствам ОС относятся различные типы извещателей, приборы приемно-контрольные, приборы управления, световые приборы, звуковые сирены, пульты приема и передачи информации.

ОС представляет собой систему охраны без вмешательства человека. Защита помещений осуществляется круглосуточно. ОС применяют для защиты любых помещений от проникновения нарушителя в то время, когда в них нет персонала.

ОС обеспечивает автоматический переход из дежурного состояния в отключенное состояние и обратно под управлением пользователя.

Извещатель охранной сигнализации (ИОС) – это техническое средство, предназначенное для обнаружения проникновения или попытки проникновения и формирующее извещение о проникновении.

Прибор приемно-контрольный (ППК) предназначен для приема извещений от ИОС, преобразования и передачи сообщений о состоянии системы для информирования ответственного лица или дальнейшей передачи сигналов на оповещатели и пульты наблюдения.

Принцип работы систем охранной сигнализации схема

Существуют три рубежа защиты объектов (зданий и сооружений).

Первым рубежом защиты оборудуется периметр здания. Сюда входят наружные места проникновения – дверные и оконные проемы, вентиляционные шахты, люки, теплопроводы, тонкостенные перегородки, потолки, полы, доступные к проникновению с внешней стороны.

Вторым рубежом защиты оборудуется внутренний объем здания и площади помещений. Сюда входят все помещения с материальными ценностями и места подхода к ним – коридоры, холлы, лестничные клетки.

Третьим рубежом защиты оборудуются непосредственные места хранения – сейфы, стеллажи, оборудование, металлические шкафы.

Двери оборудуются на пролом и открывание, окна – на разбитие и открывание, решетки, люки, шахты оплетаются проводом, не капитальные стены и потолки защищаются на пролом.

Чтобы спроектировать охранную сигнализацию необходимо тщательно обследовать объект, определить все «слабые места», где возможно проникновение, рассчитать типы и количество датчиков, выбрать места их установки, выбрать приемно-контрольный прибор, определить, куда будут передаваться тревожные сообщения, и кто будет реагировать на нарушения.

Извещатели охранной сигнализации бывают следующих типов:

- магнито и электро контактные датчики открывания окон и дверей;
- оптико-электронные датчики движения;
- радиоволновые датчики движения;
- ультразвуковые датчики движения;
- акустические датчики разрушения стекла;
- вибрационные датчики разрушения стен;
- емкостные датчики на приближение;
- комбинированные датчики (инфракрасный + микроволновой).

Извещатели ОС соединяются между собой в шлейфы таким образом, чтобы от шлейфа была точная информация, где произошло проникновение на объект. Шлейфы присоединяются к ППК. В случае нарушения целостности обозначенных мест (взлома, открытия двери, разбития окна, хождения в защищаемом помещении) включается оповещение охраны об опасности, которой подвергается объект.

Кроме извещателей и ППК охранная сигнализация включает в себя систему оповещения. В нее могут входить сирены, различные речевые и световые сигналы. Может выполняться оповещение охранников по радио или телефонной связью о том, что сработала сигнализация.

Центральный пульт управления ОС может быть установлен на каждом охраняемом объекте, может объединять несколько охранных систем и/или объектов.

Если система ОС подключена на пульт централизованного наблюдения, контроль ее состояния осуществляет диспетчер пульта. По сигналу диспетчера на объект выезжает группа захвата.

В зависимости от вида поддержки ОС делится на:
- автономную; - подключенную к пульту охраны; - подключенную к пульту централизованного наблюдения; - подключенную к телефонной линии; - систему GSM сигнализации.

Автономная ОС предназначена для отпугивания злоумышленника и оповещения о проникновении путем привлечения внимания хозяина или местного населения. Когда срабатывает какой-либо извещатель, включается сирена или строб-вспышка. Постановка и снятие с охраны осуществляется с клавиатуры или с помощью брелка. Сам факт наличия сигнализации может вынудить преступников отказаться от ограбления, кроме того есть вероятность, что сработавшая сирена или сигнал, переданный на телефон владельца, приведет к тому, что приедет наряд полиции и преступник будет задержан.

Если важный объект защищен надежной охранной сигнализацией и хозяин уверен, что в случае опасности помощь появится в кратчайшие сроки, то необходимо пользоваться современными технологиями поддержки ОС.

Кроме проводной ОС существует еще и беспроводная ОС. Извещатели беспроводной ОС легко и быстро устанавливаются. Связь извещателей с ППК осуществляется по радиоканалу (обмен данными), который кодируется по специальному алгоритму. Систему ОС с беспроводными извещателями можно легко наращивать, устанавливая добавочные компоненты и удалять не нужные.

Все функции ОС определяются программой микропроцессора. Пользователь задает параметры программы. Пульты-концентраторы ОС могут подключаться к компьютеру для обработки и регистрации сигналов тревоги, автоматического анализа состояния извещателей и работы всей системы.

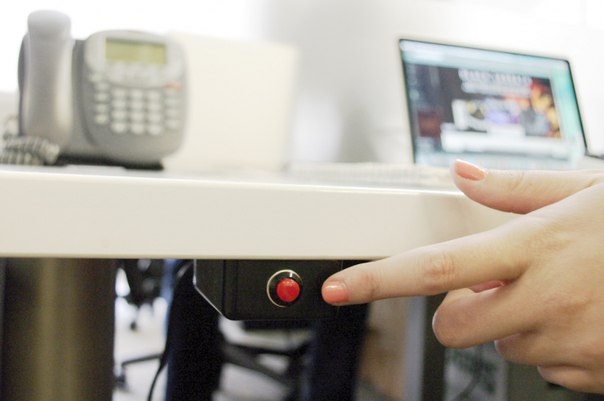

Тревожная сигнализация (ТС)

Система тревожной сигнализации – это совокупность совместно действующих технических средств, которые позволяют вручную выдавать сигналы тревоги на пульт централизованной охраны и в дежурную часть органов внутренних дел при нападении на объект или на персонал и посетителей.

Система ТС представляет собой установку тревожных кнопок с ручным управлением. Кнопки устанавливаются у кассиров, на путях прохода инкассаторов, в комнатах охраны, у бухгалтеров и в кабинетах директоров учреждений и предприятий. Нажатие кнопки оповещает спецслужбы о проблемах, которые возникли на объекте. При этом включается звуковая, световая или речевая сигнализация.

Сигнал от кнопки ТС проходит до ППК охранной сигнализации и далее до охранного пульта. С пульта сигнал передается по радиолокационным или проводным каналам связи в мониторинговый центр. В центре операторы, отслеживающие круглосуточно ситуацию на объекте, увидят тревожный сигнал и передадут его силовым структурам или сотрудникам охранного предприятия.
Система ТС широко применяется в банках, ломбардах, магазинах, супермаркетах для защиты персонала и казны от ограбления и может спасти жизнь окружающим людям и обслуживающему персоналу.

Тревожная сигнализация, как и охранная сигнализация, просто необходимы для полноценной защиты любого объекта от нападения и разграбления.

Видеонаблюдение

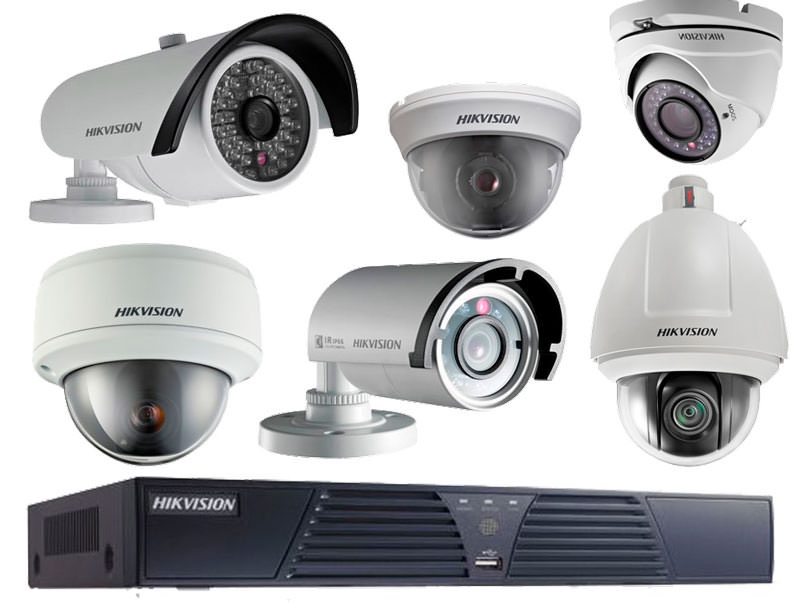

Видеокамеры общий видОхранные системы видеонаблюдения (ОСВ) используются на объектах для визуального контроля персонала, посетителей, машин и всей ситуации на объекте. Камеры слежения позволяют запечатлеть проникновение на территорию, кражи, пожар, диверсии и нарушение правил проезда. Они беспристрастно зафиксируют факты воровства, опоздания на работу сотрудников, безответственного отношения к своим обязанностям и посетителям.

Установка видеонаблюдения не только помогает обезопасить защищаемый объект от злоумышленников, но и улучшить дисциплину сотрудников.

ОСВ состоит из камер, видео регистрирующих приборов и записывающих устройств.

Камеры бывают: стационарные, поворотные, с ZOOM объективом, широкоугольным объективом, игольчатым объективом, наружной установки с подогревом зимой, внутренней установки, с аудио регистрацией, а также бывают муляжи (бутафория) камер. Выбор камеры осуществляется исходя из требований, что необходимо четко видеть на объекте. Это могут быть денежные купюры у кассира, лицо инкассатора, лицо и фигура диверсанта или злоумышленника, номерной знак машины, ситуация в небольшом пространстве.

Камеры передают информацию на видео регистраторы. Это могут быть квадратеры – на 4-ре камеры, мультиплексоры - до 32-х камер, мониторы персональных компьютеров, специальные экраны в диспетчерских центрах.

Записывающие устройства ограничены в записи видео- и аудио- информации от камер слежения. Стоимость этих устройств значительно увеличивается с увеличением длительности записи, потому при проектировании нужно выбрать оптимальное время записи (например, неделя), а предыдущие записи сбрасывать в архив или за ненадобностью стирать.

Очень часто практикуют включение камер от датчиков движения, что позволяет экономить энергоресурсы и уменьшать объем записывающего устройства.

Сетевые системы ОСВ могут охватывать объекты, удаленные друг от друга, но находящиеся на одной территории. Их можно интегрировать в общую комплексную систему безопасности предприятия. Технические возможности таких систем позволяют выполнять полное наблюдение в режиме реального времени за всем происходящим на объекте и записывать результаты наблюдения на электронные носители.

Программное обеспечение ОСВ пишется для конкретного объекта.

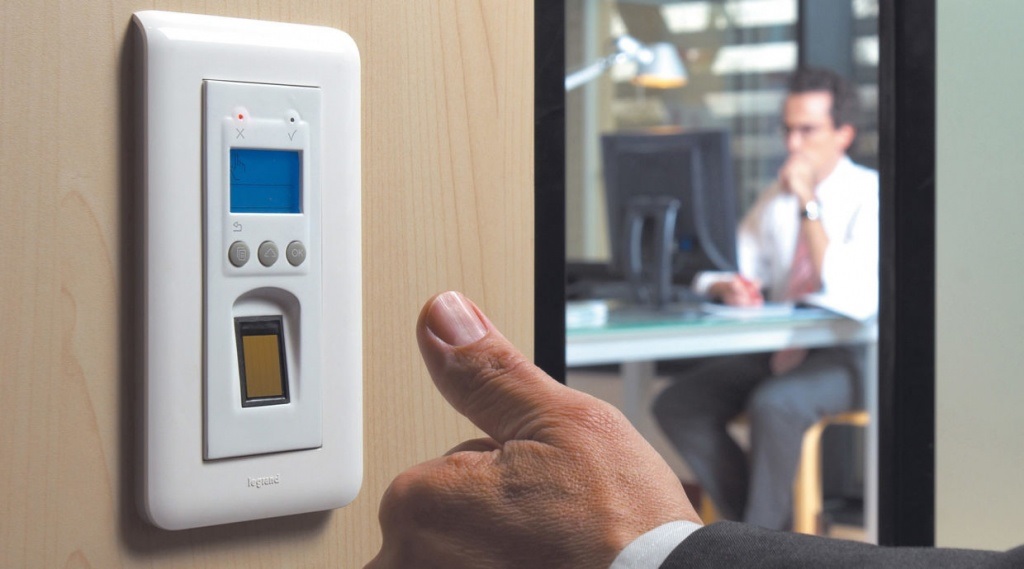

Системы контроля и управления доступомСистема контроля и управления доступом (СКУД)

СКУД является частью большого комплекса безопасности на объекте. Она фиксирует все и всех, попадающих на территорию охраняемого объекта, контролирует доступ на отдельные участки. С помощью СКУД можно идентифицировать лица и выявлять цели визита посетителей, контролировать рабочее время сотрудников.

Чтобы автоматизированная система охраны не имела уязвимых мест, она должна работать вместе со СКУД.

Система контроля и управления доступом контролирует вход и выход персонала и посетителей, фиксирует их перемещение по объекту.

Объект может быть разделен на зоны доступа, куда могут попадать сотрудники или посетители на определенное время. Чтобы настроить эти временные интервалы, используются временные датчики, которые фиксируют время пересечения персоналом точек доступа.

Точка доступа – это зона с заградительными элементами –турникетами, шлагбаумами, дверьми, калитками, которые оборудованы считывателями и контролером.

Автоматизированная точка доступа имеет два считывателя – на вход и выход. Частично автоматизированная точка доступа имеет считыватель на вход, а выход осуществляется путем нажатия на специальную кнопку.

СКУД состоит из: - идентификаторов пользователей; считывателей; контроллеров доступа.

Идентификаторы пользователей – это устройства, имеющие уникальные признаки пользователей. Это могут быть ЧИП-ключи, магнитные карты, радио брелоки, PIN-коды, а также биометрические данные человека – отпечаток пальца, рисунок сетчатки глаза. Идентификаторы определяют и разграничивают права доступа внутри охраняемого объекта.

Считыватели – это устройства для считывания кода идентификатора пользователя. Они передают код на контроллер доступа.
Контроллер доступа – это устройство, выполняющее управление доступом в зоны доступа через точки доступа. Контроллер анализирует информацию, полученную от считывателя, и разрешает или запрещает вход в зону доступа. Контроллеры работают в едином комплексе с преграждающими устройствами.

Контроллеры считывают данные по сети из общей базы данных, работая как ретрансляторы при использовании системы централизованного доступа на объект, где есть несколько пунктов пропуска.

Для того, чтобы обеспечить бесперебойную работу СКУД, необходимо специальное программное обеспечение. С его помощью СКУД интегрируется в общую систему безопасности объекта.

Монтаж всех систем безопасности и общей системы безопасности объекта должен выполняться квалифицированными специалистами, которые гарантируют качество работ и, в дальнейшем, могут выполнять техническое обслуживание этих систем безопасности.
