Промышленные SDI

Промышленные стабилизаторы SDI-3 – технические характеристики

Модель

Номинальная мощность, кВт

Номинальный показатель тока каждой фазы, А

Габаритные размеры (ШхВхГ), мм

Вес, кг

SDI-3-50

50

76

900х680х1320

430

SDI-3-100

100

152

1000х800х1470

560

SDI-3-200

200

303

1350х850х1550

730

SDI-3-300

300

455

1350х1000х1850

1060

SDI-3-400

400

606

1350х1000х1850

1390

SDI-3-500

500

758

1350х1050х1850

1580

SDI-3-600

600

909

1350х1050х1850

1670

SDI-3-700

700

1071

800х1000х1850

1980

SDI-3-800

800

1212

800х1000х1850

2100

SDI-3-1000

1000

1520

800х1000х1850

2380

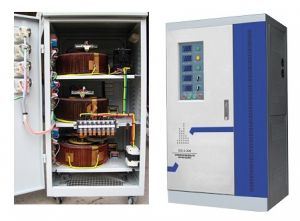

Промышленные стабилизаторы RUCELF SDI-3 – эффективное решение для трехфазных электрических сетей

Стабилизаторы напряжения серии SDI-3 представляют собой трехфазные приборы промышленного типа. Свое эффективное применение и широкое распространение они нашли в электросетях, номинальное напряжение которых составляет 380 В.

Устройство можно достаточно свободно передвигать в пространстве, благодаря размещению корпуса на роликах с возможностью поворота, а потому установка стабилизатора в нужном месте не потребует дополнительных инструментов или усилий.

В основе работы стабилизаторов данной серии применяется высокоточная сервоприводная технология, принцип работы которой основан на электромеханическом воздействии (которое описывается передвижением щеток для снятия тока по обмотке трансформатора, под воздействием переменного напряжения электросети).

Серия представлена десятью моделями стабилизаторов, в диапазоне мощности от 50 до 1000 кВт. Это обеспечивает широкие возможности выбора устройства для сети с конкретными параметрами, и под разные необходимости.

Применение устройств SDI-3 обеспечивает подачу качественного электрического сигнала на все электроприборы, которые включаются в используемую электросеть.

В целом, применение данных стабилизаторов на сегодняшний день является актуальным в таких направлениях:

• Обеспечение питанием с качественными характеристиками промышленного трехфазного оборудования высокой мощности;
• Обеспечение подачи электроэнергии в коттеджи и большие загородные дома;
• Подача качественного электропитания на станции технического  обслуживания;
• Стабилизация напряжения в электросетях 380 В, которые применяются для других сфер и потребностей, с высокой нагрузкой вследствие длительной одновременной работы приборов высокой мощности.

Относительно параметров работы электросети и возможных перепадов, стабилизаторы RUCELF  серии SDI-3 могут эффективно использоваться в сетях с такими рабочими диапазонами:

• Трехфазные четырехлинейные  сети с рабочим напряжением 220 В, с колебаниями до 20%;
• Сети с показателем линейного напряжения 380 В, с возможными перепадами до 20%;
• При фазном напряжении: 220, при наличии перепадов до 30%;
• При показателе линейного напряжения: 380 В, с наличием колебаний параметров до 30%;
• Однофазный диапазон с номинальным напряжением 220 20%, или до 30%.

Основные рабочие возможности промышленных стабилизаторов SDI-3

• Показатель точности стабилизации напряжения на выходе - до 2,5%;
• Применение в сетях с частотой подаваемого тока 50Гц или 60Гц;
• КПД порядка 98%;
• Допустимый диапазон рабочих температур от -10°С до +40°С;
• Сопротивление изоляции свыше 2 Ом;
• Показатель электрической прочности 2000В, который возможен с применением воздействия  синусоидального напряжении в течении 60 секунд, в случае отсутствия повреждений и износа изоляции;
• Возможность приема двойных перегрузок на протяжении одной минуты;
• Высокая скорость стабилизации параметров (которая составляет до 1,5с при изменении напряжения на выходе на 10%);
• Форма синусоиды тока не искажается.

Промышленные трехфазные стабилизаторы RUCELF  серии SDI-3 также обладают комплексной защитой, которая включает в себя такие этапы:

• Защита стабилизатора от воздействия повышенного  напряжения;
• Защита от резких перепадов напряжения;
• Защита от сверхтоков;
• Защита от обрывов фаз;
• Предотвращение неполадок вследствие ошибок чередования фаз;
• Защитное отключение на случай возникновения сбоев механического характера.

Основные элементы и принцип работы

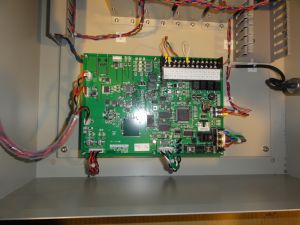

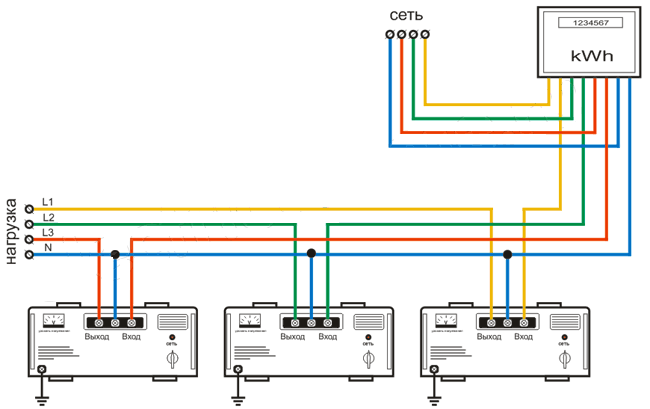

В основе конструкции стабилизаторов трехфазного типа – три стабилизатора напряжения по одной фазе, а также микропроцессорный контроллер, обрабатывающий все параметры и формирующий сигнал воздействия для обеспечения стабилизации напряжения. Также, контроллер выполняет все функции защиты, и самодиагностику стабилизатора – это позволяет вовремя  идентифицировать возникшую неисправность, и предотвратить ее дальнейшее появление. Конечно, главной задачей контроллера является выполнение отслеживания наличия напряжения на входе каждой фазы.

Работа системы защиты стабилизатора организована таким образом:

• При отсутствии напряжения на одной фазе, контроллер выполняет отключение питания остальных двух фаз в автоматическом режиме;
• В случае подачи хотя бы на одну из фаз напряжения, значение которого является критически высоким, также выполняется отключение питания всех остальных фаз автоматически.

Такой принцип работы позволяет обеспечить надежную защиту трехфазной сети электропитания, а также всех приборов, которые работают с ее применением.

Преимущества промышленных стабилизаторов RUCELF

• Удобство в размещении, и простота применения;
• Высокая эффективность работы;
• Высокий процент КПД;
• Современное микропроцессорное управление, предоставляющее возможность использования широкой функциональности и комплексной многоступенчатой защиты
• Быстродействие;
• Плавность регулирования параметров электросети в широком диапазоне;
• Высокая точность стабилизации;
• Производительность и долговечность.
