Расчёт объёма земляных работ


Иногда на этапе формирования тендерной цены на предстоящие земляные работы возникает необходимость определения предполагаемого объёма земляных работ, от которых будет зависеть сам метод перемещения грунта, длительность проведения земляных работ и собственно говоря поряд цен на перемещение единицы объёма грунта. Объём выполненных или предполагаемых земляных работ определяется в результате построения картограммы земляных работ, на которой отображается линия нулевых работ (показывает границу нулевых работ), суммарный объём выемки и суммарный объём насыпи. Общий объём земляных работ может определяться относительно проекта вертикальной планировки вокруг здания (сооружения). Иногда необходимо просто определить объём выполненных земляных работ между двумя ситуационными топографическими поверхностями.

ОСНОВНЫЕ ЭТАПЫ РАСЧЁТА ОБЪЁМА ЗЕМЛЯНЫХ РАБОТ

анализ и определение границ проведения земляных работ (анализ структурных элементов рельефа);
определение методики съёмки топографического участка (плотность точек на единицу площади; метод регистрации координат точки поверхности);
создание планово-высотного основания в локальной или городской системе координат;
топографическая съёмка участка до проведения земляных работ;
построение цифровой модели рельефа (ЦМР) участка до проведения земляных работ (метод построения; уровень сглаженности цифровой поверхности);
топографическая съёмка участка после проведения земляных работ;
построение цифровой модели рельефа (ЦМР) участка после проведения земляных работ (метод построения; уровень сглаженности цифровой поверхности);
камеральная обработка результатов съёмок (построение картограммы земляных работ);
передача результатов геодезических работ представителю Заказчика (АКТЫ, исполнительные схемы, картограммы).

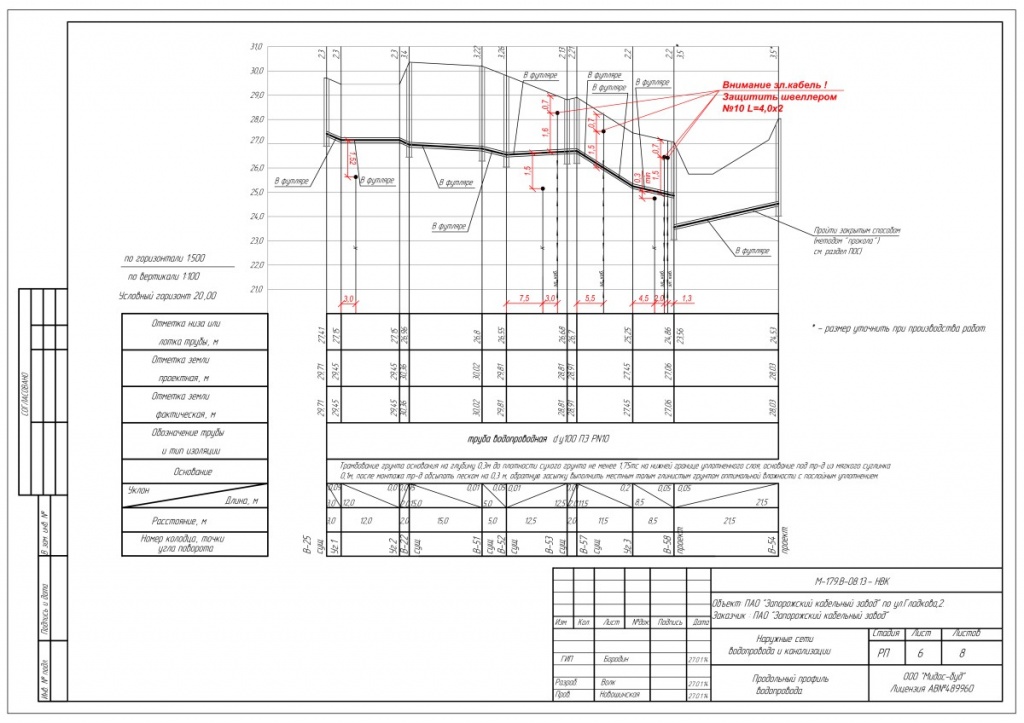

При необходимости возможно построение продольных или поперечных профилей используемых цифровых поверхностей.

профиль 1.jpg
