Щитовые дома

Проектирование и монтаж системы отопления в каркасно-щитовых домах

В настоящее время, каркасно-щитовые домаОтопление каркасно-щитового дома являются одними из самых востребованных, на рынке недвижимости. Ультрасовременные каркасно-щитовые дома обладают основной привлекательной характеристикой: низкой, в сравнении с кирпичными домами, стоимостью.

Большой спрос на такие дома вызван тем, что используемые материалы облагаются невысокой стоимостью и абсолютно безопасны как для человека, так и для экологии. Однако такие дома плохо сохраняют тепло, поэтому без правильной организации системы отопления не обойтись, поскольку без нее не будет так тепло и уютно в доме.

Ныне существует множество способов обогрева каркасно-щитового дома. Попробуем разобраться, как правильно подобрать ту или иную систему обогрева.

Виды систем теплоснабжения

Для отопления каркасно-щитовых домов можно использовать следующие способы:

  • Воздушное отопление;
  • Отопление с использованием твердотопливного котла;
  • Водяное отопление с использованием газового котла.

Водяное отопление с применением газового котла

Наиболее экономичным ресурсом для обогрева в настоящее время является природный газ. Помимо того, он – самый доступный. Именно по этой причине самым оптимальным вариантом устройства отопительной системы в каркасно-щитовом доме является газовое отопление.

Такой тип системы отопления каркасно-щитового дома имеет несколько преимуществ:

  • Практичность, поскольку водяной котел не нуждается в сооружении отдельного помещения. Его можно установить на кухне, в коридоре или в ванной комнате;
  • Экономичность. По сравнению с печным способом отопления экономия топлива достигает до 20%;
  • Естественная циркуляция теплоносителя – воды, не требует использование насоса;
  • Система водяного теплоснабжения считается самой надежной и простой.

Среди недостатков водяной газовой системы теплоснабжения следует выделить:

  • Трудоемкий и дорогостоящий монтаж;
  • Необходимость в профилактических работах;
  • При работе оборудования на антифризе необходимо производить замену источника тепловой энергии раз в пять лет.

Отопление каркасно-щитового дома

Типы разводки водяного отопления

Разводка труб может быть:

  • Однотрубной;
  • Двухтрубной;
  • Коллекторной.

Однотрубная система отопления

Однотрубная система отопления представляет собой магистраль, которая располагается под определенным углом, в которой отопительные приборы подключаются последовательным путем.

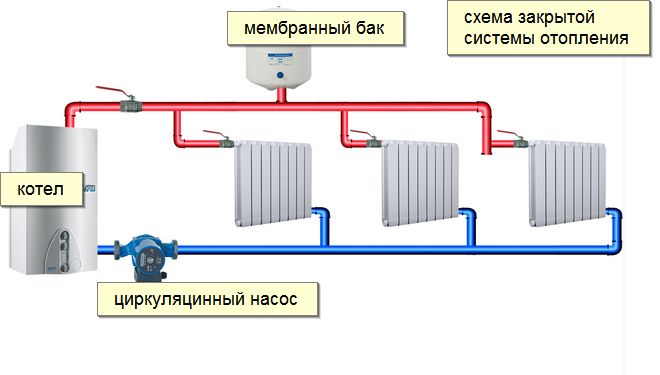

Двухтрубная система отопления

Двухтрубная система отопления представляет собой два контура замкнутого типа, один из которых предназначен для подачи к радиаторам нагретой до нужной температуры воды, а второй – для отвода уже отработанной жидкости. Использование такой системы является допустимым для всех типов сооружений.

Тип двухтрубной системы теплоснабжения

Двухтрубная система отопления бывает:

  • Горизонтальной;
  • Вертикальной.

Виды разводки трубопроводов

Подключение по типу разводки труб бывает:

  • Нижний;
  • Верхний.

Коллекторная система отопления

КоллекторОтопление каркасно-щитового дома представляет собой металлическую гребенку с выходами для подключения труб и отопительных приборов. Коллекторная система отопления является двухтрубной. Через одну гребенку циркулирует горячее водоснабжение, а к другой гребенке подключаются трубы, собирающие остывшую воду.

Коллекторная система теплоснабжения – плюсы и минусы

Преимущества

  • Удобство при эксплуатации и управлении;
  • Возможность регуляции температурного режима
  • Несложное проектирование;
  • Повышение коэффициента полезного действия отопительной системы предоставляет возможность уменьшить диаметр труб и производительность котла, а также сэкономить топливо;
  • Коэффициент полезного действия (КПД) повышается за счет быстрой циркуляции теплоносителя.

Недостатки

  • В системе отопления данного типа могут образовываться газовые пробки;
  • Высокая стоимость;
  • Не может функционировать без наличия циркуляционного насоса;
  • Под коллекторную систему необходимо позаботиться о наличии отдельного помещения;
  • Трудоемкость монтажных работ.

Помимо этого, обогрев каркасно-щитового дома может осуществляться с помощью котла, работающего на твердом топливе.

Отопление каркасно-щитового дома с помощью твердотопливного котла

Отопительные котлы, работающие на твердом топливе для дома подразделяются на:

  • Пиролизную теплогенерирующую технику;
  • Котлами с функцией длительного горения;
  • Классические источники теплоты, которые обладают возможностью функционировать на разном виде твердого топлива.

Основные преимущества твердотопливных котлов:

  • Доступная цена топлива;
  • Небольшая стоимость отходов деревообработки;
  • Простота работы;
  • Нет необходимости в электрической энергии;
  • Возможность создания системы теплоснабжения с естественной циркуляцией, благодаря правильной наладке и эксплуатации. Топливо обладает разной калорийностью, поэтому для эффективного применения котла понадобится постоянная подстройка рабочих параметров;
  • Для поддержания комфортной температуры в помещении нужно подкидывать топливо каждые 5 часов;
  • Котлы отопления на твердом топливе для каркасно-щитового дома плохо работают с системами автоматической регулировки.

Отопление каркасно-щитового дома

Воздушное отопление

Схема такой системы отопления включает в себя следующие элементы:

  • Генератор тепла, представляющий собой водяной калорифер, который и нагревает воздушные массы и распространяет по всему помещению;
  • Воздуховодные каналы – это разветвленные каналы, основная функция которых заключается в поступлении теплых воздушных потоков вовнутрь помещения;
  • Вентилятор (распределительные головки) – приспособление для направления нагретого воздуха по самому помещению.

Виды систем воздушного отопления

Для того чтобы установить на самом деле идеально подходящую по всем параметрам отопительную систему воздушного отопления дома своими руками, следует предварительно ознакомиться с существующими ее видами. В частности, воздушная отопительная система может классифицироваться сразу по нескольким характеристикам.

По принципу циркуляции воздуха системы воздушного отопления делятся на:

  • Естественную. В такой системе нагретые воздушные массы поднимаются вверх и по воздуховоду перемещаются в помещение, которое необходимо обогреть;
  • Принудительную. Циркуляция воздуха в отопительной системе осуществляется при помощи внедрения в нее мощнейших вентиляторов.

Согласно масштабности:

  • Локальная;
  • Центральная.

По принципу осуществления теплового обмена:

  • Приточная – для нагрева используется воздух, поступающий с улицы, который «затягивается» к нагревательному элементу с помощью вентилятора;
  • Частичная рециркуляция –  в равной доле используется как воздух, поставлемый с улицы, так и остывший воздух из помещений;
  • Рециркуляционная – воздушный поток беспрерывно циркулирует, то есть нагревается, поступает в помещение, остывает и вновб нагревается.

По месторасположению:

  • Системы подвесного типа;
  • Системы напольного типа.

Воздушное отопление каркасно-щитовых домов – преимущества

К преимуществам воздушного отопления относятся:

  • Высокий уровень коэффициента полезного действия (свыше 90%);
  • В схеме теплоснабжения отсутствуют промежуточные передаточные элементы в виде труб, радиаторов и т.п.;
  • Отопительную воздушную систему можно объединить с климатической системой, что для жилых зон является очень важным, так как, таким образом, поддерживается необходимый микроклимат внутри сооружения;
  • Быстрый обогрев помещения за счет малой инерционности.

Отопление каркасно-щитового дома

Недостатки воздушного отопления

  • Эффективность работы воздушного отопления можно добиться лишь в процессе строительства самого дома;
  • Система воздушного теплоснабжения довольно «капризна» по отношению регулярного технического обслуживания;
  • Постоянная потребность в электропитании требует предусмотреть возможность резервного источника электроснабжения;
  • В процессе эксплуатации отсутствует возможность модернизации самой системы обогрева.
