THERM 4000 О

Газовые колонки BOSCH THERM 4000 O

Название параметра/Единица измерения

W 10-2P

WR 10-2P

WR 13-2P

WR 15-2P

WR 10-2B

WR 12-2B

WR 15-2B

Количество горячей воды (максимальный показатель), литр/мин.

10

10

13

15

10

13

15

Минимальное давление протока, бар

0,1

0,1

0,1

0,1

0,1

0,1

0,1

Максимальная исходная мощность, кВт

17,4

17,4

22,6

26,2

17,4

22,6

26,2

Подключение дымохода, мм

112,5

112,5

132,5

132,5

112,5

132,5

132,5

Материал изготовления теплообменника

Медь без примесей олова, свинца

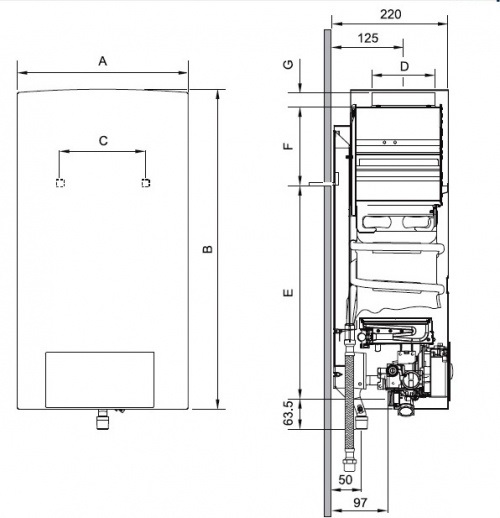

Габаритные размеры

-высота, мм

580

580

655

655

580

655

655

-ширина, мм

310

310

350

425

310

350

425

-глубина, мм

220

220

220

220

220

220

220

Вес, кг

11,5

11,5

13,5

15,5

11,5

13,5

15,5

Цена с НДС, грн

THERM 4000 О

Газовые колонки серии THERM 4000 О представлены модельным рядом WR, состоящим из восьми моделей. Компактность конструкции и лаконичный дизайн позволяют совершать монтаж в удобных зонах кухонных помещений, не видоизменяя общее интерьерное восприятие.

Главной отличительной особенностью моделей THERM 4000 от стандартных колонок, есть специальное исполнение, а именно, оснащение двумя датчиками дымовых газов, отвечающих за максимальную защиту.

Данная группа моделей подразделяется на три варианта продуктивности – 15 литров, 13 литров и 10 литров. Также есть разновидности по типу зажигания – на батарейках и пьеза элемент.

Особенности газовых колонок:

• Способ крепления – настенный;
• Пьезоэлектрический розжиг;
• Материал изготовления горелки – сталь «нержавейка»;
• Возможность перехода на сжиженный газ;
• Прибор контроля давления – встроенный;
• Защита от перегрева;
• Материал изготовления теплообменника – медь (без включений олова или свинца);
• Водяная арматура (полиамид);
• Пламя контролируется термоэлементом.

Полиамид, из которого изготовлена водяная арматура, усилена стекловолокном, (впоследствии подвергается стопроцентной вторичной переработке). Благодаря конструкционным особенностям, при переменном давлении водного напора, проток воды обеспечивается на постоянном уровне.

Необходимый уровень мощности можно установить, используя газовую арматуру.

В группу предохранительных элементов входят устройства (контролирующие исходящий газ и срабатывающие на выключения всего оборудования при ситуации, если отвод отходящего газа недостаточный), термоэлемент (контролирующий пламя), температурный ограничитель (на выходе горячей воды).

В комплект поставки оборудования дополнительно включен комплект для переоборудования с целью перехода с одного вида газа на другой (с бутана на пропан, с пропана на бутан).

Принцип действия

После розжига горелки пьеза элементом, посредством регулятора мощности (повернуть вправо), фиксируется желаемая мощность. В соответствии с повышение мощности, повышается расход газа. Крайнее правое положение регулятора отражает максимальный показатель мощности.

После выбора мощности автоматически загорается основная горелка. Пламя на горелке горит постоянно, поэтому при открытии крана, практически мгновенно поступает горячая вода.

Чтобы устройство выключить, регулятор мощности передвигается в левое крайнее положение (до упора). После этого пламя на горелке гаснет. В случае попадания воздуха в трубку подачи газа, розжиг не срабатывает.

Особенности монтажа

Помещение, в котором планируется установка оборудования, должно обладать свободным пространством не менее 8м³. При этом объём мебели до 2 м³ не учитывается. Помещение должно быть хорошо вентилируемым и защищённым от возможного замерзания газовой колонки. Воздух не должен содержать вредных и агрессивных веществ.

Обязательно обеспечивается подключение к трубе отвода дыма (гибкая или жёсткая), которая устанавливается в вертикальном положении с минимумом горизонтальных участков. Снаружи дымоход защищается козырьком (для защиты от осадков).

Нельзя совершать установки над отопительными приборами и любыми источниками тепла.

Пропан – минимум 25 мбар/максимум 45 мбар;Запрещается совершать розжиг устройства, если давление газа на следующем уровне:

• Бутан – минимум 20мбар/ максимум 35 мбар.

Подключение манометра обеспечит возможность регулирования давления непосредственно перед форсункой.

ВАЖНО!!! Оборудование эксплуатируется исключительно с водяным фильтром!
