uniSTOR VIH R 300 – VIH R 500


uniSTOR VIH R 300 – VIH R 500


 1

Обозначения

VIH R 300

VIH R 400

VIH R 500

Технические характеристики

Объем горячей воды

л

295

404

496

Макс. рабочее давление в контуре водоснабжения

бар

10

10

10

Макс. рабочее давление в контуре нагрева

бар

10

10

10

Макс. допустимая температура горячей воды

оС

85

85

85

Макс. допустимая темп-ра воды в конт. нагрева

оС

110

110

110

Потери тепла в состоянии готовности

кВтч/сут

1,8

2

2,2

Макс. долговрем. производит. по горячей воде

кВт

46

46

62

Макс. долговрем. производит. по горячей воде

л/ч

1130

1130

1523

Размеры соединений

Контур нагрева

R 1”

R 1”

R 1”

Холодная вода

R 1”

R 1”

R 1”

Горячая вода

R 1”

R 1”

R 1”

Рециркуляция

R 3/4”

R 3/4”

R 3/4”

Штуцер для дополнительного электронагревателя

G 1 1/2”

G 1 1/2”

G 1 1/2”

Габаритные размеры

Высота

мм

1775

1470

1775

Диаметр

мм

660

810

810

Диаметр (без кожуха теплоизоляции)

мм

500

650

650

Вес (не заполненный)

Кг

125

145

165

Рабочий вес

Кг

420

549

661

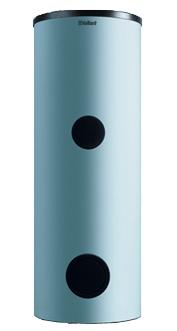

Емкостные водонагреватели косвенного нагрева для котлов uniSTOR VIH R 300 – VIH R 500

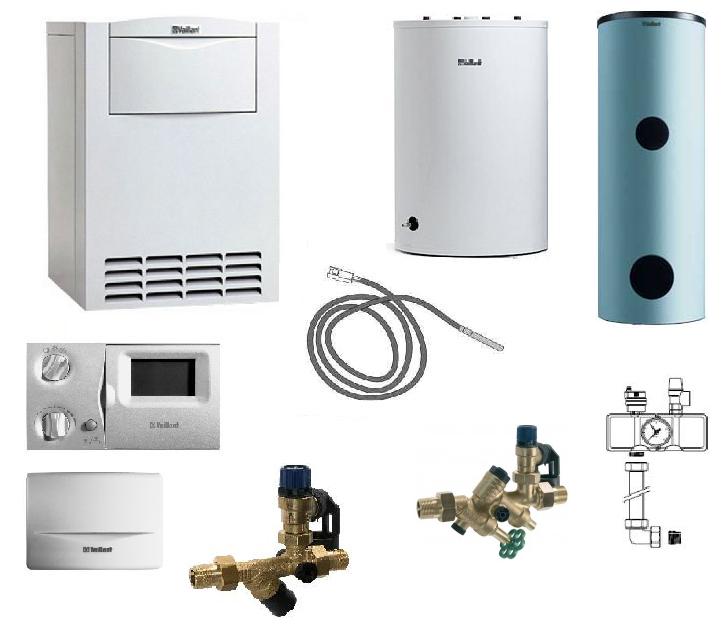

2Емкостные водонагреватели косвенного нагрева серии uniSTOR VIH R 300 – VIH R 500 созданы для комбинирования с котлами ecoVIT, ecoTEC, atmoVIT, atmoTEC, atmoCRAFT и turboTEC. Вертикальные (напольные) емкостные водонагреватели интегрируются в систему автономного отопления для качественной организации централизованного горячего водоснабжения в нескольких водоразборных точках одновременно. Возможно подключение бойлера к циркуляционной линии. Объем бака в зависимости от модели составляет от 295 до 496 литров. Вода в них нагревается за счет тепла, создаваемого отопительным котлом, и может использоваться для хозяйственно-бытовых нужд. Кроме объема бака эти водонагреватели отличаются также разной мощностью и производительностью. Предназначены аппараты для установки в жилых или офисных помещениях.

Резервуары и нагревательные элементы Vaillant uniSTOR VIH R 300 – VIH R 500 изнутри покрыты защитной эмалью, предохраняющей их от коррозии. За счет используемого специального теплоизолирующего покрытия между внутренним резервуаром и облицовкой емкости бойлеры этой серии имеют самые низки теплопотери.5

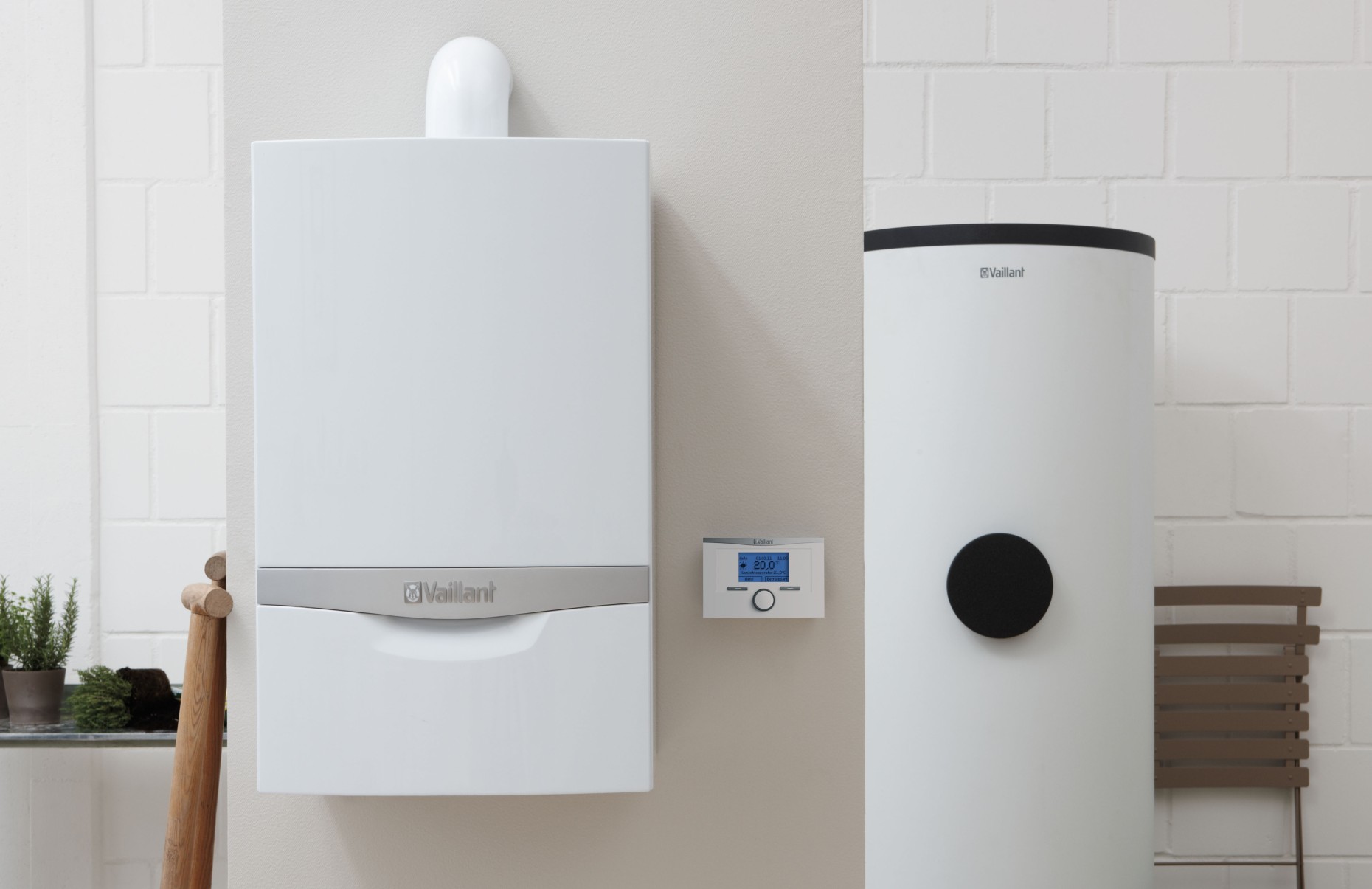

Дизайн емкостных водонагревателей косвенного нагрева Vaillant uniSTOR VIH R 300 – VIH R 500 очень современный. Аппарат легко вписываются практически в любой интерьер. Снаружи он покрыт декоративной эмалью, которая и создает их неповторимый элегантный вид.

Особенности uniSTOR VIH R 300 – VIH R 500

  • Вертикальный стальной одностеночный водонагреватель.
  • Для группового или центрального водообеспечения.
  • Оптимальное сочетание емкостного водонагревателя с газовыми котлами.
  • Высокая производительность.
  • Теплоизоляция емкостного бака выполнена из экологически чистых материалов и не содержит вредных фторо-хлоро-углеродных соединений; теплоизоляция обеспечивает минимальные потери тепла через стенки бойлера.
  • Между внутренним резервуаром и облицовкой находится теплоизолирующий материал Neopor, обладающий отличными характеристиками.
  • 3Оборудовано специальное отверстие для установки электронагревателя.
  • Регулирование высоты водонагревателя осуществляется за счет ножек.
  • Облицовка котла выполнена из пластика и доступна в двух цветах: белом и сером.
  • Предусмотрена возможность подключения циркуляционной линии.
  • Внутренняя поверхность резервуара и нагревательная спираль защищены от коррозии эмалевым покрытием; дополнительная антикоррозийная защита обеспечивается защитным анодом.

Оснащение uniSTOR VIH R 300 – VIH R 500

  • Стальная емкость с высококачественным эмалированным покрытием.
  • Для осмотра и обслуживания предусмотрено ревизионное отверстие.
  • Внутри емкости располагается змеевиковый теплообменник косвенного нагрева.
  • Защитный магниевый анод.
  • Предусмотрен специальный фланец для очистки водонагревателя.
  • Штуцер, необходимый для подключения линии рециркуляции.
  • Штуцер, необходимый для установки дополнительного электронагревателя.
  • Обратный клапан на обратной линии.
  • Термометр.
  • Вентиль для слива.5

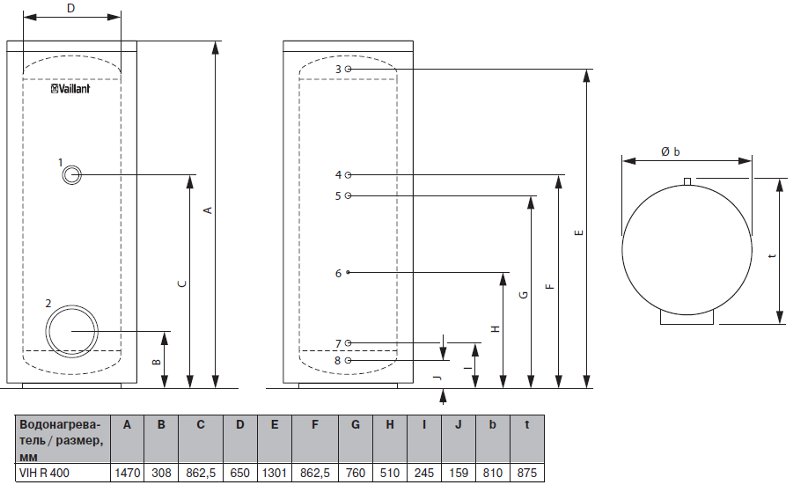

     Пояснение к схеме:

  1. Штуцер для установки дополнительного электронагревателя (G 1 1/2”)
  2. Ревизионное отверстие ( 120 мм)
  3. Выход горячей воды (R 1”)
  4. Рециркуляция (R 3/4”)
  5. Подающая магистраль контура нагрева (R 1”)
  6. Погружная гильза для датчика температуры ( 12 мм)
  7. Обратная магистраль контура нагрева (R 1”)
  8. Вход холодной воды (R 1”)


Водонагрева- тель / размер, мм

A

B

C

D

E

F

G

H

I

J

b

t

VIH R 300

1775

279

1086

500

1632

1086

981

581

216

130

660

725

VIH R 400

1470

308

862,5

650

1301

862,5

760

510

245

159

810

875

VIH R 500

1775

308

1062,5

650

1601

1062,5

960

610

 245

159

810

875
