ВТА-1 Солар плюс

Объём

Высота

Диаметр

Диаметр с изоляцией

Подключение

Цена, €

Цена изоляции

400 л

 1700 мм

600 мм

 800 мм

 Rp  1½

980€

 185 €

500 л

 1995 мм

 600 мм

800 мм

 Rp  1½

 1090€

 205 €

750 л

2010 мм

 750 мм

 950 мм

 Rp  1½

 1380€

225 €

1000 л

 2060 мм

 850 мм

 1050 мм

 Rp  1½

 1660€

 265 €

1500 л

 2150 мм

 1000 мм

 1200 мм

 Rp  1½

2220€

 325 €

2000 л

 2250 мм

 1200 мм

 1400 мм

 Rp  1½

2440€

415 €

ВТА-1 Солар плюс

Тепловой аккумулятор модели ВТА-1 Solar plus дает возможность накопить тепловую энергию от солнца, которую в дальнейшем можно использовать для обогрева помещения или горячего водоснабжения. Бак можно подключить к различным источникам тепла: котлы, тепловые насосы, однако данная модель специально разработана для солнечных коллекторов и максимального использования солнечного тепла. Тепловой бак ВТА-1 Solar plus накапливает тепло, которое исходит из солнечного коллектора, а затем отдает его центральной системе отопления или системе горячего водоснабжения. Благодаря возможности получить горячую воду с помощью аккумулирующего бака, вы не только значительно экономите на нагреве воды бойлером или любыми другими средствами, но еще и обеспечиваете регулярность горячей воды, независимо от времени суток.

ВТА-1 Солар плюс совместно с солнечным коллектором

Данная модель максимально нацелена на аккумуляцию тепла, которое исходит из солнечного коллектора. Солнечная энергия является самой непостоянной в различное время суток, и поэтому для регулярного обеспечения горячей воды просто необходимо устанавливать накопитель тепла.

ВТА-1 Солар плюс совместно с электрическим котлом

Даже наличие эффективно работающего котла, который вырабатывает энергию максимально эффективно, не исключает возможность использования теплового бака. Если у вас стоит трехфазный счетчик и есть ночной тариф, вы можете использовать ночное время для максимальной выработки тепла и аккумуляции его в баке. Затем на протяжении дня теплоноситель будет отбирать тепло из бака, а вы - значительно экономить на расходах за отопление и горячую воду.

ВТА-1 Солар плюс совместно с твердотопливным котлом

Твердотопливные котлы даже с хорошей автоматикой все равно бывает вырабатывают много лишнего тепла. Чтобы топливо не сгорало впустую, вы можете использовать тепловой бак, который будет собирать в себя лишнее тепло, а затем отдавать его системе отопления. Также это позволит вам избежать скачков тепла, когда перегорает твердое топливо и температура в котле резко снижается.

ВТА-1 Солар плюс совместно с газовым котлом

Тепловой аккумулятор понадобится вам, если иногда возникают перебои с давлением газа в системе. Чтобы система отопления постоянно получала одинаковое количество тепла, вы можете накапливать его в аккумуляторном баке.

Конструкция

Бак имеет два теплообменника. Один из них предназначен для солнечного коллектора, а второй немного увеличен, специально для обеспечения горячего водоснабжения. Теплообменник для ГВС изготавливается из нержавейки,а в от для солнечного коллектора выбрана черная сталь. Большой градиент температур в самом баке, а также в теплоносителе контура солнечных коллекторов позволяет работать с повышенной эффективностью.
Горячая вода готовится проточным теплообменником из нержавеющей стали, что препятствует образованию бактерий легоинелл.

Теплообменник для ГВС находится в верхней части бака, а для солнечного коллектора- внизу. Именно такая конструкция предусматривает низкотемпературный нагрев воды. Он сможет отдавать тепло даже в то время, когда солнечный коллектор будет призводить очень мало тепла (в сумерки или темное время суток).

Благодаря наличию многих патрубков, вы можете использовать ВТА-1 Солар плюс не только для отопления в батареях, но и для теплых полов Поскольку для теплого пола требуеся гораздо более низкая температура, то и расход тепла из бака будет еще более эффективным.

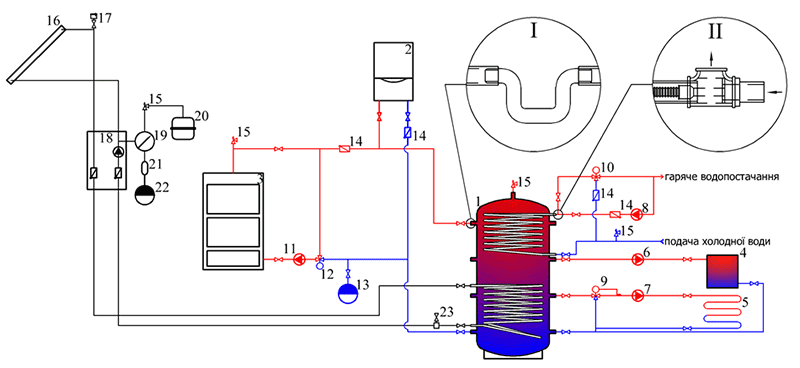

Схема подключения теплоаккумулятора из черной стали ВТА-1 солар плюс в системе отопления

1. Теплоаккумулятор.
2. Котел газовый (конденсационный), электрический.
3. Котел твердотопливный прямого сжигания или пиролизный.
4. Контур радиаторного отопления.
5. Контур отопления теплыми полами.
6. Циркуляционный насос контура радиаторного отопления.
7. Циркуляционный насос контуру теплых полов.
8. Насос линии рециркуляции системы ГВП.
9. Трехходовой клапан с выносным датчиком системы теплых полов.
10. Термостатический смеситель для стабилизации температуры в системе ГВП.
11. Циркуляционный насос контура твердотопливного котла.
12. Трехходовой термостатический клапан для повышения температуры обратной магистрали твердотопливного котла.
13. Расширительный бак контура твердопаливного котла.
14. Обратный клапан.
15. Предохранительный клапан.
16. Солнечный коллектор.
17. Развоздушиватель солярного контура.
18. Гидравлический блок солярного контура.
19. Манометр солярного контура.
20. Сборный бак солярного контура.
21. Перед расширительный бак солярного контура.
22. Расширительный бак солярного контура.
23. Автоматический развоздушиватель солярного контура.

Схема соединений ВТА-1 Солар Плюс

• А. - Патрубки прямом и обратном магистралей подогреваемого контура
• Б. - Патрубки трубопроводов холодной и горячей воды
• В. - Патрубки прямом и обратном магистралей внешнего подогреваемого контура
• Г. - Патрубки для установки термодатчиков
• Д. - Патрубок технологический
