Вынос проекта в натуру

вынос проекта.jpg

Геодезические работы, связанные с выносом проекта в натуру состоят из двух этапов:

ПОДГОТОВИТЕЛЬНЫЙ ЭТАП

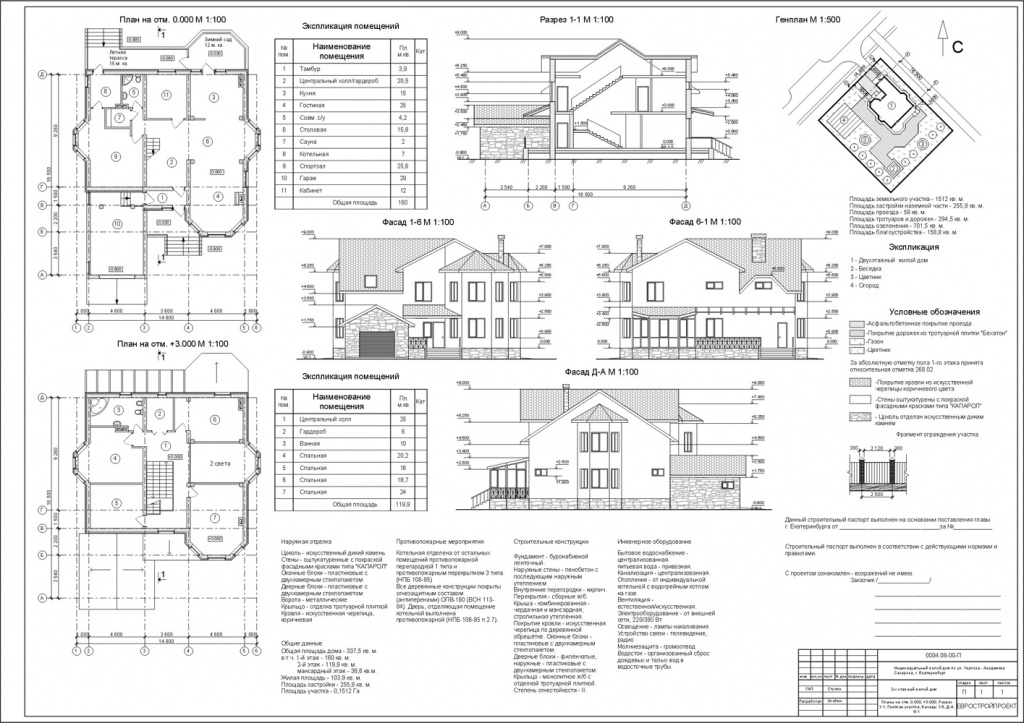

анализ проектной цифровой документации (файлы в формате DWG, DXF, STL, OBJ ...);
масштабирование проекта (приведение масштаба проектного чертежа к метрической системе координат);
локализация проекта в необходимую систему координат (систему координат города или локальную систему координат строительной площадки);
определение характерных конструктивных элементов здания (сооружения), элементов внутренних и внешних инженерных сетей, которые необходимо вынести в натуру;
создание файла выноса точек.

ПОЛЕВЫЕ РАБОТЫ

получение от представителя Заказчика исходных геодезических данных (прием-передача геодезического планово-высотного основания строительной площадки по АКТУ);

АКТ основание.jpg

оценка ситуации на строительной площадке (определение зон размещения тахеометрических станций, мест закрепления временных или постоянных геодезических марок и реперов);
определение метода выноса проектных точек в натуру;
вынос проектных точек в натуру;
маркировка вынесенных характерных точек конструктивных элементов;
фотофиксация;
передача результатов выноса проекта в натуру представителю Заказчика (по АКТУ).

АКТ работы.jpg

ОСНОВНЫЕ ВИДЫ ПОЛЕВЫХ РАБОТ ПРИ ВЫНОСЕ ПРОЕКТА В НАТУРУ

вынос границ котлована или границ отдельностоящих фундаментов;
вынос свай (планового и высотного положения);
вынос проектных отметок (отметки бетонной подготовки; чистого пола; плиты перекрытия; балки и т.д.) и проектных уклонов линейных объектов или инженерных сетей (трубопроводов);
вынос строительных осей на горизонтальные и вертикальные плоскости (бетонную подготовку; на ростверк; плиты перекрытия; стены; колонны; балки и т.д.);
вынос границ технологических отверстий (вынос коробов);
вынос проектных осей технологического оборудования (котлов; силосов; мачт; насосного и вентиляционного оборудования; резервуаров);
вынос в натуру элементов металлических, деревянных и ж/б лестниц (опорных элементов; ступеней);
вынос в натуру наклонных плоскостей (прямых и спиралевидных пандусов);
вынос проектных осей светопрозрачных, теплоизоляционных композитных и навесных вентилируемых фасадов зданий и сооружений или входных групп (вынос проектных отметок кронштейнов; направляющих металлических стоек; установка монтируемых фасадов в окончательное проектное положение);

фасад 1.jpg

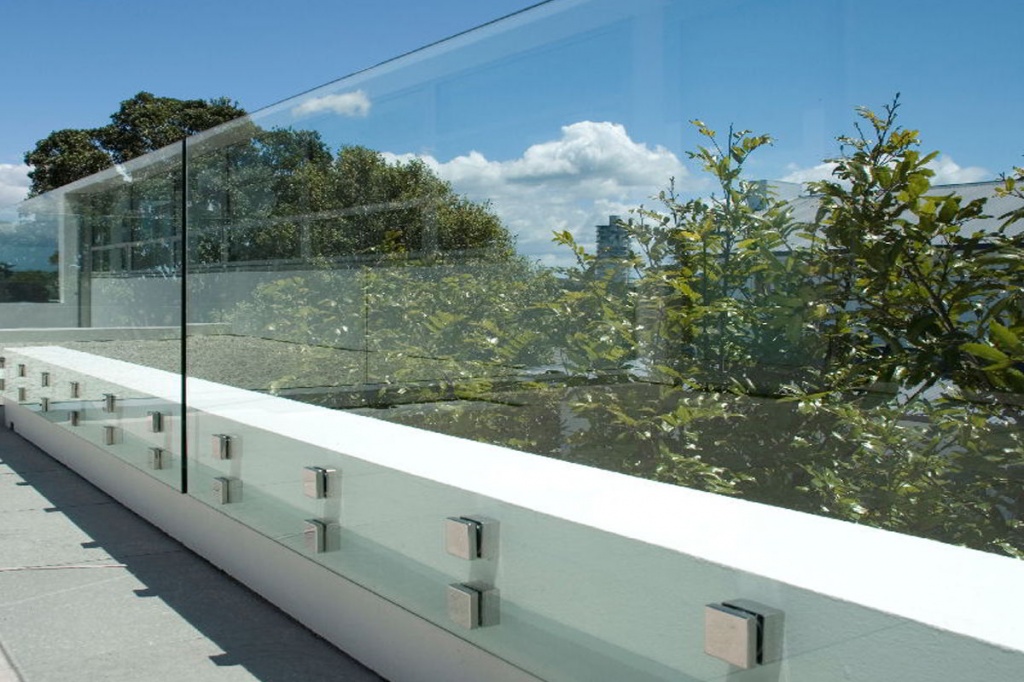

вынос в натуру стеклянных ограждений сложной конфигурации;

стекло 1.jpg

вынос в натуру стеклянных триангуляционных модулей (фасадная триангуляция).

фасад 2.png
