ВЦ 4-75-3,15 (3/3000)

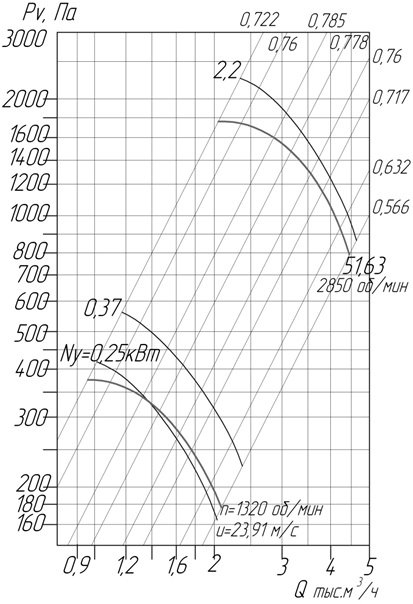

Применение и общие характеристики вентиляторов ВЦ 4-75 типоразмера №3,15 (3/3000)

Вентиляторы ВЦ 4-75 -3,15 (3/3000) конструктивно относятся к вентиляторам  1 исполнения, поскольку установка электродвигателя выполняется с применением вала.

Для перемещения воздуха (которое осуществляется под низким давлением) применяется радиальное центробежное колесо, оснащенное  12-ю лопатками, загнутыми назад. Вентиляторы перемещают массу воздуха (или газо-воздушной смеси) с применением одностороннего всасывания. Рабочее колесо данных вентиляторов может вращаться как в правую, так и в левую сторону.

В большинстве сфер применения данные вентиляторы являются общепромышленными (и в большинстве случаев для их изготовления применяется углеродистая сталь), и используются для перемещения воздушных масс, а также других смесей воздуха и газов, которые не имеют агрессивных характеристик по отношению к материалам изготовления вентилятора, и не способствуют развитию коррозии элементов прочной части вентилятора.

Основные требования к условиям эксплуатации общепромышленных вентиляторов ВЦ 4-75-3,15:

• Умеренный климат, с показателем температуры окружающей среды в пределах -40°C…+40°C;
• Максимальный уровень температуры перемещаемого вещества 80°С;
• Отсутствие элементов ржавчины в составе перемещаемого вещества;
• Отсутствие элементов липкого характера;
• Отсутствие в составе перемещаемого вещества частиц волокон;
• Максимальная массовая составляющая частиц пыли 0,1 г\м³.

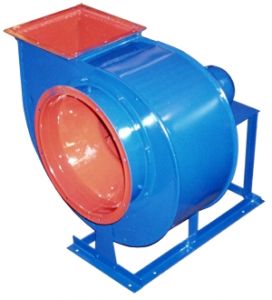

Размещение корпуса вентилятора (вид со стороны всасывания)

Материалы для изготовления вентиляторов ВЦ 4-75 №3,15 (3/3000)

Изготовление, подбор материалов и конструирование вентиляторов выполняется с учетом требований согласно стандарту ТУ У 29.2-00909779-002-2009.

В зависимости от требуемых условий эксплуатации вентиляторов, в том числе, если данные условия отличаются от стандартных (общепромышленных), вентилятор может изготавливаться из таких материалов:

• Углеродистая сталь – вентиляторы общего назначения, которые используются для перемещения большинства сред, не обладающих агрессивными и коррозийными свойствами, и не содержащих в составе  частиц твердого характера (до 100 мг/м³), а также волокон и липких элементов;
• Нержавеющая сталь – коррозиестойкие вентиляторы. Используются для перемещения воздуха с наличием газовых примесей, которые не взаимодействуют с нержавеющей сталью, и не оказывают агрессивного воздействия на нее, но при этом ускоряют коррозию углеродистой стали;
• Сплавы алюминия – для конструирования взрывозащищенных вентиляторов. Применяются для транспортировки паровых и газовых смесей без наличия загрязняющих примесей агрессивного характера, категорий IIА, IIВ, а также других веществ и их смесей, которые не имеют в составе взрывных веществ и не вызывают ускорения процесса коррозии алюминиевых сплавов (кроме коксового газа, оксиэтилена, оксипропилена, формальдегида, этилтри-хлор-этилена, этилена, винил-трихлор-селена, этилди-хлорсилена);
• Разнородные металлы (например, алюминий – для корпуса, а углеродистая сталь – для рабочего колеса, а также наоборот; таким же образом могут использоваться также комбинация латуни и углеродистой стали) – для взрывозащищенного типа вентиляторов, которые устанавливаются в среде транспортировки паровых и газовых смесей без наличия в составе агрессивных загрязнений, категорий IIА, IIВ, а также других смесей паров и газов, которые не включают в состав веществ взрывного характера и не способствуют развитию темпа коррозии углеродистой стали.

Обозначение вентиляторов в зависимости от назначения и материалов проточной части

Направления использования вентиляторов ВЦ 4-75 №3,15 (3/3000)

• Системы кондиционирования;
• Вентиляционные системы;
• Воздушные отопительные системы;
• Системы санитарного и производственного направления, в которых необходима передача воздушных или газо-воздушных масс.

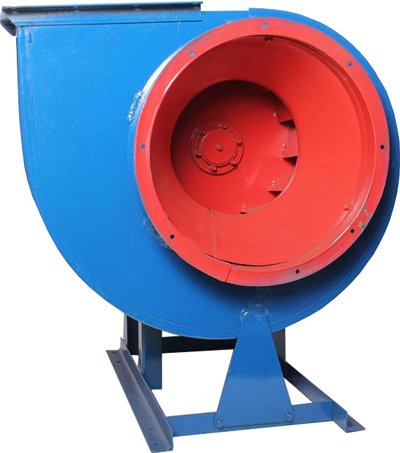

Конструкция и особенности работы вентилятора ВЦ 4-75 (3/3000) типоразмера 3,15

Основными элементами конструкции вентиляторов ВЦ 4-75 типоразмера 3,15 являются следующие:

• Корпус;
• Рабочее колесо;
• Станина;
• Коллектор;
• Электродвигатель.

Корпус вентиляторов имеет форму спирали (улитки), и предоставляет возможность поворота на 0, 90, 180 и 270° по вертикальной оси.

Рабочее колесо (радиальное, центробежное) конструктивно состоит из двух дисков – переднего и заднего размещения, соединение которых между собой выполняется ступицей. На колесе размещены 12 лопаток, которые загнуты назад – благодаря этому воздух захватывается эффективно, и под давлением направляется к коллектору.

Станина вентилятора имеет сварную конструкцию. Основание ее оснащено отверстиями. Благодаря отверстиям выполняется эффективный монтаж и закрепление конструкции вентилятора на виброизоляторы или фундамент. Применение виброизоляторов станет актуальным (согласно техническим требованиям, допустимый уровень вибрации вентилятора составляет 5 мм/с).

Кожух вентилятора закрепляется на станине. Также на станине с применением вала устанавливается электродвигатель, которым комплектуется вентилятор. Стандартно в комплект вентилятора входит асинхронный электродвигатель АИР 90 L2 с показателем мощности 3 кВт.

Воздух изначально подается во входной патрубок, откуда направляется к коллектору. Коллектор вентилятора имеет форму конуса. Крепление данного элемента выполняется во входном патрубке.

Уровень подачи газо-воздушной смеси в вентилятор регулируется при помощи изменения перекрытия между коллектором и передним диском рабочего колеса вентилятора. Изменение величины перекрытия выполняется путем перемещения оси расположения коллектора в патрубке подачи воздуха.

В итоге работы воздух поступает в спиралевидный корпус, перемещаясь в радиальном направлении, под прямым углом. Выведение воздуха (или другой газовой смеси) выполняется через выхлоп вентилятора.
