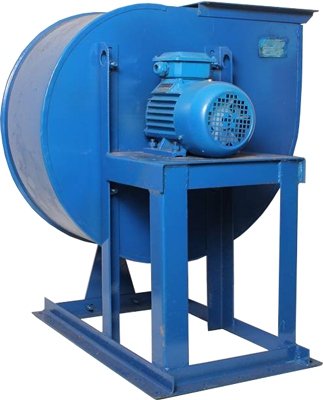

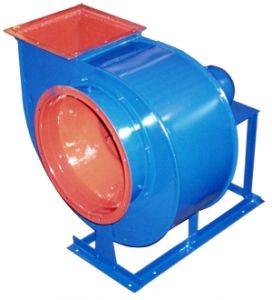

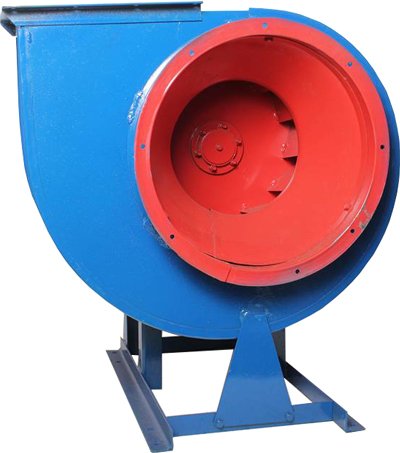

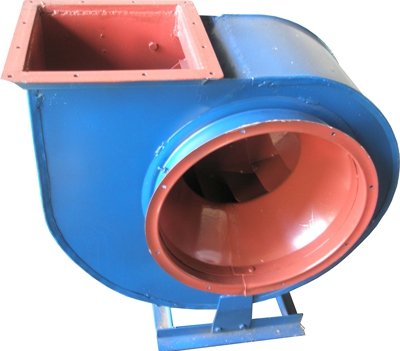

Вентилятор с центробежным колесом, обеспечивающий радиальное перемещение воздуха.

  • Мощность электродвигателя – 0,25 кВт;
  • Частота оборотов вала 1000 – об/мин;
  • Производительность – 1,5 тыс. м3/ч;
  • Полное давление – 160 Па.
Характеристики
Производитель Украинские
Производство Украина

Описание и направления применения вентиляторов ВЦ 4-75 типоразмера №4 (0,25/1000)

Вентиляторы ВЦ 4-75 -4 (0,25/1000) относятся к вентиляторам первого исполнения. Присоединение электродвигателя выполняется с применением валовой передачи.

Перемещение воздуха (или другой смеси) выполняется под давлением. Для этого в конструкции используется радиальное центробежное колесо, с лопатками в количестве 12 штук, которые загнуты назад. В работе применяется одностороннее всасывание. Применяемое колесо работает в правостороннем или левостороннем вращении.

Вентиляторы конструктивно являются устройствами общепромышленного применения для транспортировки воздуха, или других веществ и смесей, подобных ему по химическим характеристикам (вещество, как и воздух, не должно оказывать коррозийного или любого другого агрессивного воздействия на элементы конструкции вентилятора). Также существуют исполнения вентилятора, которые позволяют применять его в работе с взрывоопасными, агрессивными веществами, а также веществами повышенной температуры и вызывающими ускорение коррозии элементов вентилятора стандартного исполнения.

Условия применения общепромышленных вентиляторов ВЦ 4-75-4:

  • Тип климата – умеренный;
  • Пределы показателя температуры окружающего пространства -40°C…+40°C;
  • Максимальный уровень температуры перемещаемого вещества 80°С;
  • Отсутствие в составе липких, волокнистых и ржавых элементов;
  • Максимальная массовая составляющая частиц пыли 0,1 г\м3.

Размещение корпуса вентилятора (вид со стороны всасывания)

Розміщення

Материалы в конструкции вентиляторов ВЦ 4-75 №4 (0,25/1000)

Изготовление вариаций вентиляторов ВЦ 4-75 №4 (0,25/1000)  выполняется в соответствии с требованиями ТУ У 29.2-00909779-002-2009.

В зависимости от основного типа материала, который применяется для изготовления вентилятора, устройство отличается своими общими характеристиками и возможностями применения:

  • Углеродистая сталь – применение по общему назначению, с перемещением веществ, не обладающих агрессивными и коррозийными свойствами, и не содержащих в составе  частиц твердого характера (до 100 мг/м3), а также волокон и липких элементов;

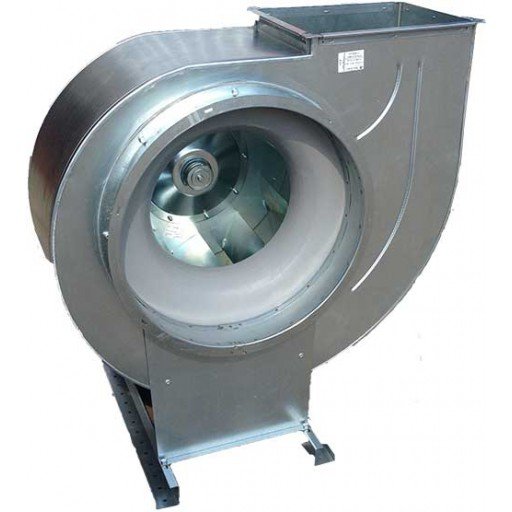

  • Нержавеющая сталь – применение с веществами, ускоряющими коррозию. Актуальны для транспортировки воздуха с наличием газовых примесей, которые не оказывают агрессивного влияния на нержавеющую сталь, но при этом ускоряют коррозию углеродистой стали;
  • Сплавы алюминия – использование в среде перемещения воздуха с взрывоопасными примесями. Применяются для транспортировки паровых и газовых смесей без наличия загрязняющих примесей агрессивного характера, категорий IIА, IIВ, а также других веществ и их смесей, которые не имеют в составе взрывных веществ и не вызывают ускорения процесса коррозии алюминиевых сплавов (кроме коксового газа, оксиэтилена, оксипропилена, формальдегида, этилтри-хлор-этилена, этилена, винил-трихлор-селена, этилди-хлорсилена);
  • Разнородные металлы (как вариант – алюминий – для корпуса, а углеродистая сталь – для рабочего колеса, а также наоборот; таким же образом могут использоваться также комбинация латуни и углеродистой стали) – использование в среде перемещения воздуха с взрывоопасными примесями, а также паровых и газовых смесей без наличия в составе агрессивных загрязнений, категорий IIА, IIВ, а также других смесей паров и газов, которые не включают в состав веществ взрывного характера и не способствуют развитию темпа коррозии углеродистой стали.

Обозначение вентиляторов в зависимости от назначения и материалов проточной части

Назначение вентилятора

Материал

Температура перемещаемой среды, °С

Обозначение

1

Общего назначения

Углеродистая сталь, оцинкованная сталь, легированная сталь

80

В обозначении не отражается

2

Теплостойкие

Углеродистая сталь, легированная сталь

200

Ж

3

Коррозионностойкие

Нержавеющая сталь

80

К

4

Теплостойкие коррозионностойкие

Нержавеющая сталь

200

КЖ

5

Теплостойкие коррозионностойкие

Нержавеющая сталь

400

КЖ1

6

Теплостойкие коррозионностойкие

Нержавеющая сталь

600

КЖ2

7

Взрывозащищенные

Алюминиевые сплавы

80

ВА

8

Взрывозащищенные

Углеродистая сталь (легированная сталь) – латунь (бронза)

80

ВР

9

Взрывозащищенные теплостойкие

Углеродистая сталь (легированная сталь) – латунь (бронза)

200

ВРЖ

10

Взрывозащищенные

Нержавеющая сталь – латунь (бронза)

80

ВР1

11

Взрывозащищенные теплостойкие

Нержавеющая сталь – латунь (бронза)

200

ВР1Ж

12

Взрывозащищенные коррозионностойкие

Нержавеющая сталь

80

ВК

13

Взрывозащищенные коррозионностойкие теплостойкие

Нержавеющая сталь

200

ВКЖ

14

Взрывозащищенные коррозионностойкие теплостойкие

Нержавеющая сталь

400

ВКЖ1

15

Взрывозащищенные коррозионностойкие теплостойкие

Нержавеющая сталь

600

ВКЖ2

16

Сейсмостойкие

Углеродистая сталь, легированная сталь

80

С

17

Сейсмостойкие теплостойкие

Углеродистая сталь, легированная сталь

200

СЖ

18

Сейсмостойкие коррозионностойкие

Нержавеющая сталь

80

СК

19

Сейсмостойкие теплостойкие коррозионностойкие

Нержавеющая сталь

200

СКЖ

20

Сейсмостойкие теплостойкие коррозионностойкие

Нержавеющая сталь

400

СКЖ1

21

Сейсмостойкие теплостойкие коррозионностойкие

Нержавеющая сталь

600

СКЖ2

22

Сейсмостойкие взрывозащищенные

Алюминиевые сплавы

80

СВА

23

Сейсмостойкие взрывозащищенные

Углеродистая сталь (легированная сталь) – латунь (бронза)

80

СВР

24

Сейсмостойкие взрывозащищенные теплостойкие

Углеродистая сталь (легированная сталь) – латунь (бронза)

200

СВРЖ

25

Сейсмостойкие взрывозащищенные

Нержавеющая сталь – латунь (бронза)

80

СВР1

26

Сейсмостойкие взрывозащищенные теплостойкие

Нержавеющая сталь – латунь (бронза)

200

СВР1Ж

27

Сейсмостойкие теплостойкие коррозионностойкие

Нержавеющая сталь

80

СВК

28

Сейсмостойкие теплостойкие коррозионностойкие теплостойкие

Нержавеющая сталь

200

СВКЖ

29

Сейсмостойкие теплостойкие коррозионностойкие теплостойкие

Нержавеющая сталь

400

СВКЖ1

30

Сейсмостойкие теплостойкие коррозионностойкие теплостойкие

Нержавеющая сталь

600

СВКЖ2

31

Морозостойкие

Легированная сталь

-60

М

32

Морозостойкие коррозионностойкие

Нержавеющая сталь

-60

КМ

33

Взрывозащищенные морозостойкие

Легированная сталь – латунь (бронза)

-60

ВРМ

34

Взрывозащищенные морозостойкие

Нержавеющая сталь – латунь (бронза)

-60

ВР1М

35

Взрывозащищенные морозостойкие коррозионностойкие

Нержавеющая сталь

-60

ВКМ

36

Высоко коррозионностойкие

Титановые сплавы

-60…-600

Т

Направления использования вентиляторов ВЦ 4-75 №4 (0,25/1000)

  • Системы кондиционирования и вентиляции;
  • Воздушные отопительные системы;
  • Различные системы санитарного и производственного направления.

Конструкция и особенности работы вентилятора ВЦ 4-75 (0,25/1000) типоразмера 4

Основные элементы конструкции вентилятора:

  • Корпус;
  • Рабочее колесо;
  • Станина;
  • Коллектор;
  • Электродвигатель.

Корпус выполнен в форме спирали и может поворачиваться по вертикальной оси на 0, 90, 180 и 270°. Это позволяет направить выхлоп корпуса в нужном направлении.

Забор воздуха с входного патрубка выполняется коллекторов конусообразной формы. Коллектор также можно перемещать по его оси, таким образом влияя на количество подаваемого воздуха.

Для захвата воздуха от коллектора и перемещения его под давлением в корпус установлено центробежное колесо. Конструктивно рабочее колесо состоит из двух дисков – переднего и заднего, которые соединены при помощи ступицы. На колесе размещены 12 лопаток, загнутых назад.

Станина вентилятора выполнена с применением сварочного метода. Основание станины размещает на себе отверстия для крепления конструкции вентилятора на виброизоляторы или фундамент. Кожух и электродвигатель вентилятора также закрепляются на станине. Стандартно в комплект вентилятора входит асинхронный электродвигатель АИР 63 В6 с показателем мощности 0,25 кВт.

От лопаток колеса перемещение воздуха осуществляется по спиралевидному корпусу вентилятора, в радиальном направлении, под прямым углом. Выведение воздуха (или другой газовой смеси) выполняется через выхлопную часть вентилятора.

Характеристика

Значение

Номер исполнения

1

Тип электродвигателя

Мощность электродвигателя, кВт

0,25

Частота оборотов вала двигателя, об/мин

1000

Полное давление, Па

160

Производительность, тыс. м3/час

1,5

Предельно-допустимая температура газовых смесей, °С

+80

Предельная концентрация грязи и пыли, мг/м3

100

Допустимая вибрация вентилятора, мм/с

5

Диапазон температур для эксплуатации, °С

-40…+40

Масса вентилятора, кг

54,5

Акустические характеристики  вентилятора ВЦ 4-75 №4

Обозначение вентилятора

Частота вращения, -10%, об/мин

Максимальный суммарный уровень шумовой характеристики, дБ

(0,25/1000)

1000

73

(0,25/1000)

1500

82

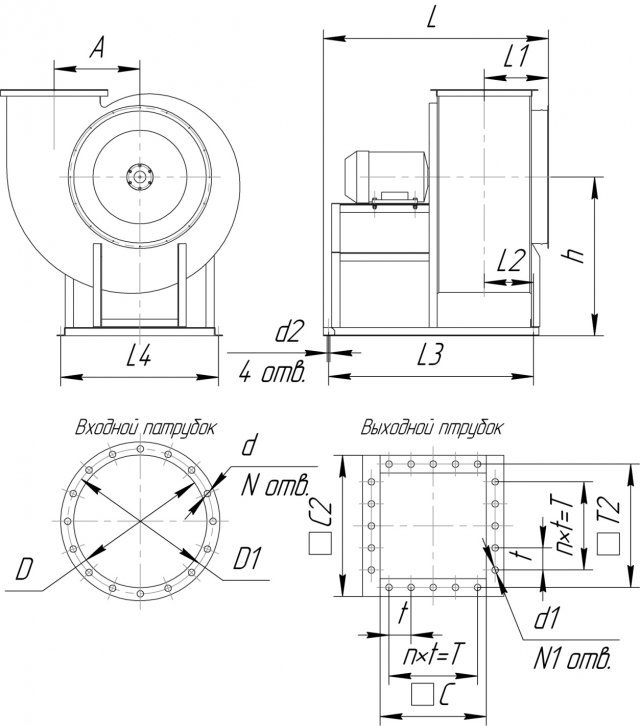

Габаритные и присоединительные размеры вентилятора ВЦ 4-75 №4 (0,25/1000)



Модель вентилятора

A

D

D1

d

d1

d2

h

L

L1

L2

L3

L4

C

C2

t

T

T2

N

N1

n

ВЦ 4-75-4 (0,25/1000)

260

405

430

7,3

8

10

510

680

193

110

500

290

285

335

100

200

310

8

12

2

Типоразмер
вентилятора

D/Dн

Электродвигатель

Производительность, м3/час

Полное давление, Па

Масса вентилятора, кг

Тип

Частота, об/мин

Мощность, кВт





4

Уменьшенный диаметр рабочего колеса

0,9

АИР 63 А6

1000

0,18

1,2 - 2,3

65 - 160

65

АИР 63 В4

1500

1,37

1,8 - 3,6

170 - 320

65

АИР 71 А4

0,55

1,95 - 4,0

190 - 340

68

0,95

АИР 63 А6

1000

0,18

1,4 - 2,6

100 - 175

65

АИР 63 В6

0,25

1,4 - 3,0

100 - 175

65

АИР 71 А4

1500

0,55

2,3 - 4,0

250 - 430

68

АИР 71 В4

0,75

2,3 - 4,0

250 - 430

68

Номинальный диаметр рабочего колеса

1



АИР 63 А6

1000

0,18

1,4 - 2,5

120 - 210

65

АИР 63 В6

0,25

1,4 - 2,7

120 - 210

65

АИР 63 В4

1500

0,37

1,6 - 2,5

300 - 400

65

АИР 71 А4

0,55

1,8 - 3,8

220 - 500

68

АИР 71 В4

0,75

2,2 - 4,1

300 - 500

68

АИР 80 А4

1,1

2,4 - 4,1

320 - 510

71

АИР 90 L2

3000

3

3,2 - 3,6

1450 - 2200

76

АИР 100 S2

4

3,2 - 3,9

1350 - 2200

87

АИР 100 L2

5,5

4,3 - 3,8

1250 - 2200

87

АИР 112 М2

7,5

4,3 - 8,5

1380 - 2210

92

Увеличенный диаметр рабочего колеса

1,05

АИР 63 А6

1000

0,18

1,3 - 2,75

160 - 230

65

АИР 63 В6

0,25

1,3 - 2,75

140 - 230

65

АИР 71 А6

0,37

1,3 - 2,8

120 - 260

68

АИР 71 В4

1500

0,75

2,0 - 4,2

330 - 560

68

АИР 80 А4

1,1

2,0 - 4,2

340 - 580

71

АИР 100 L2

3000

5,5

3,6 - 7,6

1200 - 1800

87

АИР 112 М2

7,5

4,3 - 8,6

1500 - 2350

92

АИР 71 А6

1000

0,37

1,3 - 2,7

180 - 270

68

1,1

АИР 71 А6

1000

0,37

1,3 - 2,7

180 - 270

68

АИР 80 А4

1500

1,1

2,1 - 4,2

440 - 670

71

АИР 112 М2

3000

7,5

4,2 - 8,8

1800 - 2850

92

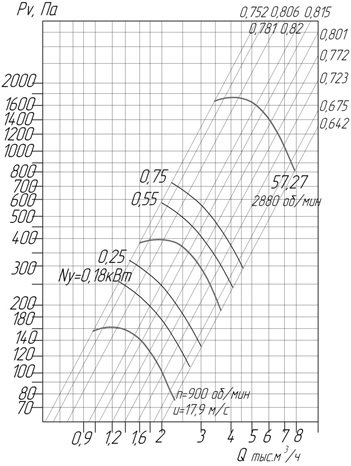

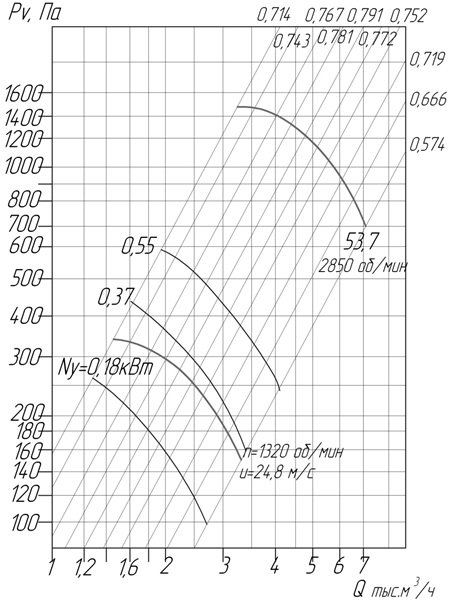

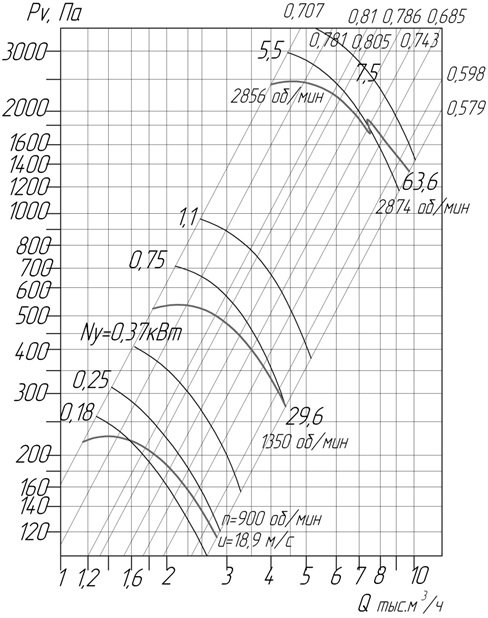

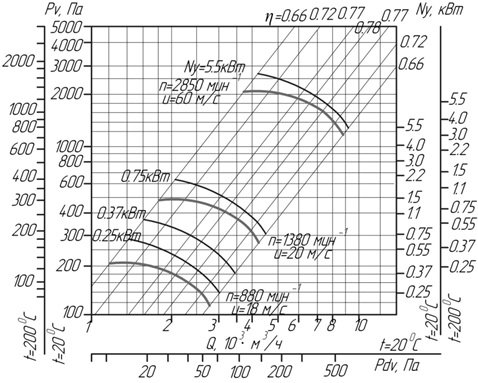

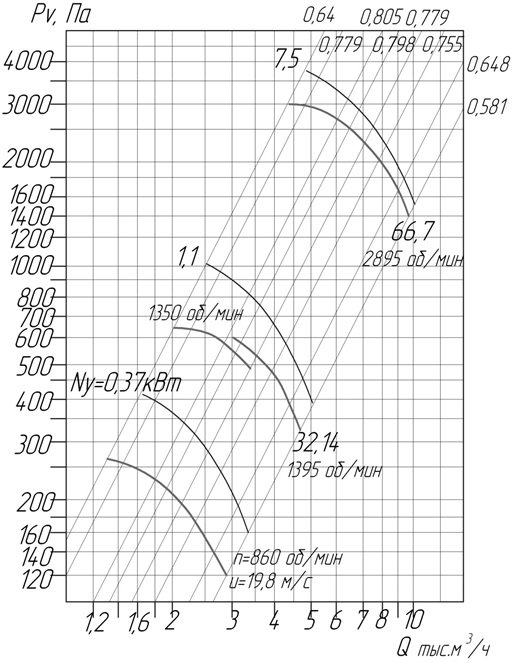

Аэродинамические характеристики
Диаметр рабочего колеса
Уменьшенный
D/Dн=0,9 D/Dн=0,95


Номинальный
D/Dн=1
Увеличенный
D/Dн=1,05 D/Dн=1,1
