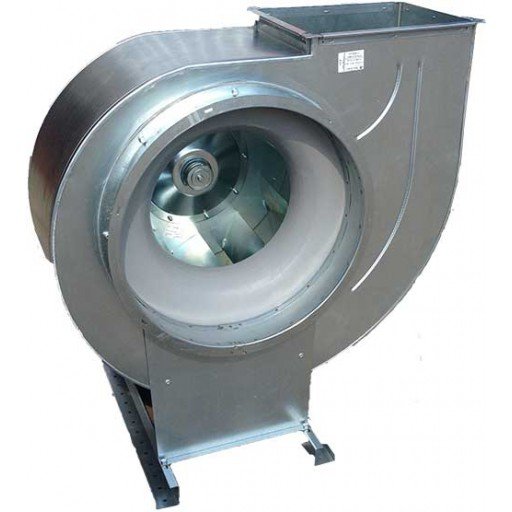

ВЦ 4-75-5 (1,5/1500)

Описание и направления применения вентиляторов ВЦ 4-75 типоразмера №5 (1,5/1500)

Вентиляторы ВЦ 4-75 -5 (1,5/1500) являются вентиляторами общепромышленного использования 1 типа исполнения, с присоединением электродвигателя при помощи валовой передачи. В зависимости от материала конструкции, возможны также специальные типы применения вентиляторов.

Перемещение воздуха или газо-воздушной смеси выполняется под давлением. Перемещение воздуха обеспечивает центробежное рабочее колесо, с лопатками в количестве 12 штук, загнутыми назад. Вентилятор работает с применением одностороннего всасывания, при правостороннем или левостороннем вращении колеса.

Основными веществами, с которыми могут применяться вентиляторы ВЦ 4-75 -5 (1,5/1500) общепромышленного назначения, являются:

• Воздух;
• Неагрессивные газообразные вещества;
• Воздух с примесями, которые не вызывают ускоренного темпа коррозии материалов конструкции вентилятора;
• Воздух без наличия примесей, которые обладают взрывоопасными свойствами.

Условия эксплуатации общепромышленных вентиляторов ВЦ 4-75-5:

• Умеренный тип климата;
• Минимум и максимум показателя температуры рабочего пространства -40°C…+40°C;
• Максимальный показатель температуры перемещаемого вещества 80°С;
• Отсутствие в составе липких примесей, волокон и ржавчины;
• Максимальное допустимое наличие пылевых примесей в составе 0,1 г\м³.

Размещение корпуса вентилятора (вид со стороны всасывания)

Материалы для конструирования вентиляторов ВЦ 4-75 №5 (1,5/1500)

Подбор материалов, а также изготовление вентиляторов выполняется в соответствии с требованиями ТУ У 29.2-00909779-002-2009.

Тип применения и специальные возможности вентилятора обеспечиваются применением того или иного вещества в его конструкции. В данном контексте стоит выделить четыре основных группы материалов, а также полученные в итоге свойства и характеристики вентиляторов:

• Углеродистая сталь – из нее изготавливаются вентиляторы общего назначения, применяемые для перемещения веществ, не обладающих агрессивными и коррозийными свойствами, и не содержащих в составе  частиц твердого характера (до 100 мг/м³), а также волокон и липких примесей;
• Нержавеющая сталь – для изготовления коррозиестойких вентиляторов. Применяются для транспортировки воздуха с наличием газовых примесей, которые не оказывают агрессивного влияния на нержавеющую сталь, но при этом ускоряют коррозию общепромышленного вентилятора из углеродистой стали;
• Алюминиевые сплавы – для изготовления взрывозащищенных вентиляторов. Применяются для транспортировки паровых и газовых смесей без наличия загрязняющих примесей агрессивного характера, категорий IIА, IIВ, а также других веществ и их смесей, которые не имеют в составе взрывных веществ и не вызывают ускорения процесса коррозии алюминиевых сплавов (кроме коксового газа, оксиэтилена, оксипропилена, формальдегида, этилтри-хлор-этилена, этилена, винил-трихлор-селена, этилди-хлорсилена);
• Разнородные металлы (алюминий – для корпуса, а углеродистая сталь – для рабочего колеса, а также наоборот, или латунь и углеродистая сталь) – для конструирования взрывозащищенных вентиляторов, которые могут использоваться в среде перемещения воздуха с взрывоопасными примесями, а также паровых и газовых смесей без наличия в составе агрессивных загрязнений, категорий IIА, IIВ, а также других смесей паров и газов, которые не включают в состав веществ взрывного характера и не способствуют развитию темпа коррозии углеродистой стали.

Обозначение вентиляторов в зависимости от назначения и материалов проточной части

Направления использования вентиляторов ВЦ 4-75 №5 (1,5/1500)

• Системы кондиционирования;
• Системы вентиляции;
• Отопительные системы воздушного типа;
• Различные системы санитарного и производственного направления с перемещением воздуха и других газообразных веществ и смесей.

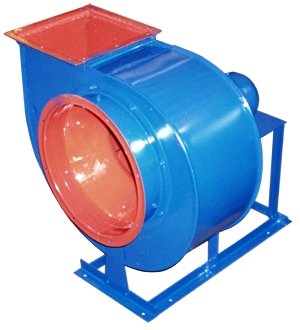

Конструкция и особенности работы вентилятора ВЦ 4-75 (1,5/1500) типоразмера 5

Конструктивно вентилятор состоит из пяти основных узлов:

• Корпус;
• Рабочее колесо;
• Станина;
• Коллектор;
• Электродвигатель.

Корпус имеет спиралевидную форму, благодаря чему также назван улиткой. Улитка может поворачиваться по вертикальной оси на 0, 90, 180 и 270°, что обеспечивает выведение воздуха в необходимом направлении.

Для подачи воздуха к вентилятору применяется коллектор конусообразной формы. Он устанавливается во входном патрубке, и его также можно перемещать по оси, таким образом регулируя количество подаваемого воздуха.

Для захвата воздуха от коллектора применяется рабочее колесо. Колесо, после захвата воздуха, обеспечивает его перемещение под давлением в корпус. Конструктивно рабочее колесо состоит из двух дисков – переднего и заднего, которые соединены при помощи ступицы. На колесе размещены 12 лопаток, загнутых назад. Вращение колеса выполняется с применением центробежных сил, в правостороннем или левостороннем направлении. Воздух направляется радиально под прямым углом.

Станина вентилятора сконструирована при помощи сварки. Основание станины размещает на себе отверстия для крепления конструкции вентилятора на виброизоляторы или фундамент. Кожух и электродвигатель вентилятора также закрепляются на станине. Стандартно в комплект вентилятора входит асинхронный электродвигатель АИР80В4 с показателем мощности 1,5 кВт.

После захвата лопатками, перемещение воздуха осуществляется по спиралевидному корпусу вентилятора. Выведение воздуха (или другой газовой смеси) выполняется через выхлопную часть вентилятора.
