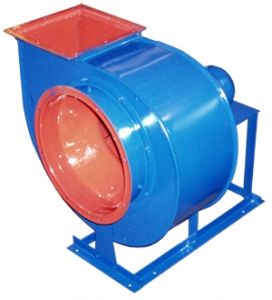

ВЦ 4-75-6,3 (1,5/1000)

Основные характеристики вентиляторов ВЦ 4-75 типоразмера №6,3 (1,5/1000)

Вентиляторы ВЦ 4-75 -6,3 (1,5/1000) относятся к первому исполнению, с присоединением электродвигателя при помощи валовой передачи. Применяются в общепромышленных неагрессивных условиях и комплектуются общепромышленным двигателем, но также могут быть сконструированы из специальных материалов, что позволит применять данные вентиляторы в отличительных условиях от общепромышленных.

Общими характеристиками данных вентиляторов можно назвать:

• Применение центробежных сил;
• 12 лопаток для захвата воздуха;
• Радиальное направление перемещения воздуха;
• Обеспечение низкого давления;
• Право- и левостороннее вращение колеса.

Вентиляторы ВЦ 4-75 -6,3 (1,5/1000) общепромышленного назначения могут применяться при транспортировке таких рабочих веществ:

• Воздух;
• Неагрессивные газообразные смеси;
• Воздух с наличием газовых примесей, которые не вызывают снижения степени стойкости к коррозии материалов в конструкции вентилятора;
• Воздух без наличия примесей, которые имеют взрывоопасные характеристики.

Основные условия применения вентиляторов ВЦ 4-75-6,3:

• Климат умеренного типа;
• Границы показателя температуры рабочего пространства вентилятора -40°C…+40°C;
• Максимальный допустимый показатель температуры рабочего вещества 80°С;
• Отсутствие в составе вещества липких примесей, волокон и ржавчины;
• Максимальное допустимое количество пылевых частиц в составе 0,1 г\м³.

Размещение корпуса вентилятора (вид со стороны всасывания)

Материалы для конструирования вентиляторов ВЦ 4-75 №6,3 (1,5/1000)

Подбор материалов, а также изготовление вентиляторов выполняется в соответствии с требованиями ТУ У 29.2-00909779-002-2009.

Тип применения и специальные возможности вентилятора обеспечиваются применением того или иного вещества в его конструкции.

Для изготовления данных вентиляторов применяются следующие материалы:

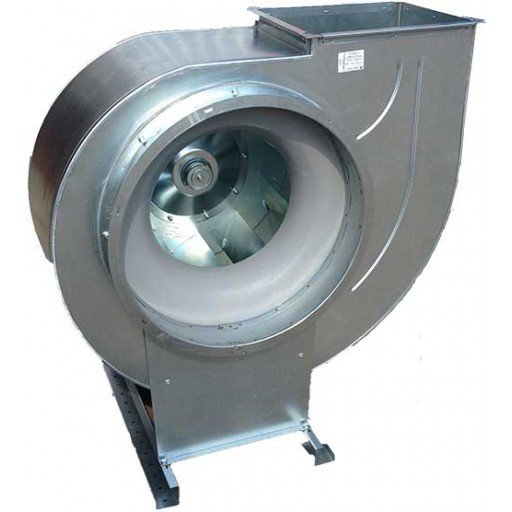

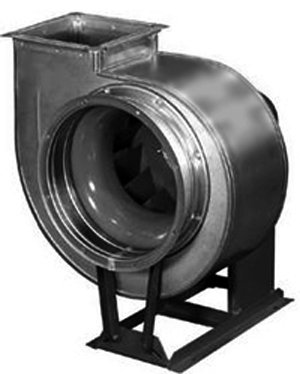

• Нержавеющая сталь – вентиляторы, стойкие к коррозии. Применяются в среде перемещения воздуха с наличием газовых примесей, которые не взаимодействуют агрессивно с нержавеющей сталью, но ускоряют коррозию углеродистой стали;
• Углеродистая сталь - данные вентиляторы являются устройствами общего назначения, и применяются для большинства сред, которые не обладают агрессивными и коррозийными свойствами, не содержат твердых частиц (до 100 мг/м³), а также волокон и липких материалов;
• Сплавы алюминия – взрывозащищенные, применяются для перемещения смесей паров и газов без агрессивных загрязнений, категорий IIА, IIВ, а также других смесей, которые не включают взрывных веществ и не вызывают ускоренного темпа коррозии алюминиевых сплавов (кроме коксового газа, оксиэтилена, оксипропилена, формальдегида, этилтри-хлор-этилена, этилена, винил-трихлор-селена, этилди-хлорсилена);
• Разнородные металлы (углеродистая сталь и латунь) – взрывозащищенные, применяются для перемещения смесей паров и газов без агрессивных загрязнений, категорий IIА, IIВ, а также других смесей, которые не включают взрывных веществ и не вызывают ускоренного темпа коррозии углеродистой стали.

Обозначение вентиляторов в зависимости от назначения и материалов проточной части

Направления использования вентиляторов ВЦ 4-75 №6,3 (1,5/1000)

• Системы кондиционирования;
• Системы вентиляции;
• Отопительные системы воздушного типа;
• Различные системы санитарного и производственного направления с перемещением воздуха и других газообразных веществ и смесей.

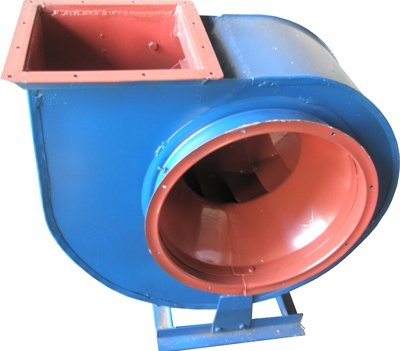

Конструкция и особенности работы вентилятора ВЦ 4-75 (1,5/1000) типоразмера 6,3

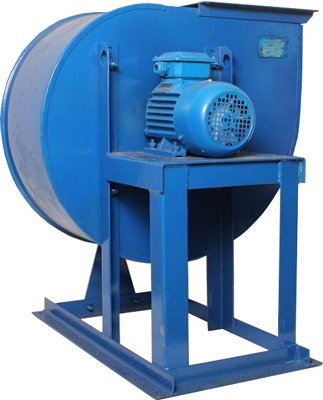

Конструктивно вентилятор состоит из таких главных частей, как корпус, станина, коллектор, рабочее колесо и электродвигатель.

Основным элементом для установки и закрепления вентилятора является станина. Она представляет собой металлическую основу, соединенную сварным способом, которая удерживает на себе кожух вентилятора, а также электродвигатель.  К тому же, в части ее основания расположены отверстия, которые позволяют прочно закрепить вентилятор на фундаменте с применением виброизоляторов. Использование виброизоляторов при установке вентилятора будет достаточно полезным, поскольку, согласно требованиям, допускается уровень вибрации в работе вентилятора до 5 мм/с.

Для подачи воздуха в вентилятор применяется входной патрубок, в котором размещается коллектор вентилятора. При помощи изменения расположения его оси выполняется регулирование мощности подачи воздуха в вентилятор. Коллектор имеет форму конуса.

Из коллектора перемещаемая воздушная масса передается к рабочему колесу, которое оснащено 12-ю лопастями, загнутыми назад. Именно они выполняют захват воздуха, и дальнейшее его перемещение в корпус вентилятора под давлением. Конструкция колеса состоит из двух дисков, соединенных ступицей. Вращение колеса возможно как в правостороннем, так и в левостороннем направлении. Воздух после захвата лопатками в радиальном направлении, под прямым углом перемещается в корпус.

Корпус вентилятора назван улиткой, поскольку имеет характерную спиралевидную форму.

Выведение воздуха выполняется через выхлоп корпуса. Корпус также можно поворачивать, меняя таким образом направление выхлопа в нужную сторону.

В комплектацию включен общепромышленный электродвигатель асинхронного типа марки АИР90L6 с короткозамкнутым ротором, мощностью 1,5 кВт.
