ВЦ 4-75-8 (15/1500)

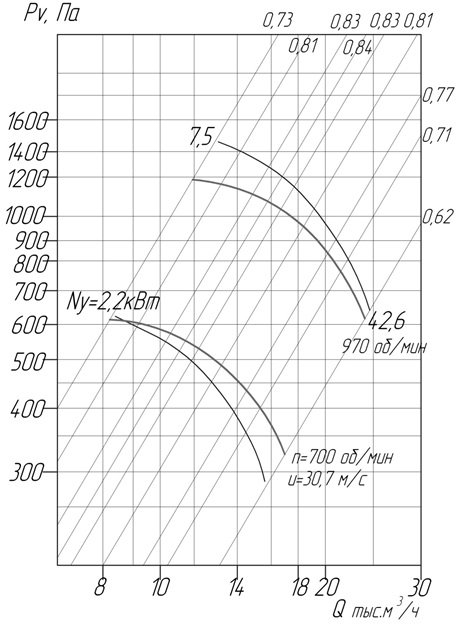

Основные характеристики вентиляторов ВЦ 4-75 типоразмера №8 (15/1500)

Вентиляторы ВЦ 4-75-8 (15/1500) относятся к пятому типу исполнения, поскольку присоединение рабочего электродвигателя к общей конструкции вентилятора выполняется при помощи клиноременной передачи.

Выделяются общие рабочие характеристики вентиляторов:

• Центробежное вращение рабочего колеса;
• 12 лопаток для захвата воздуха;
• Направление перемещения воздуха радиально;
• Низкое давление;
• Вращение колеса в правую и левую сторону.

Применение данных вентиляторов в общепромышленном исполнении актуально для транспортировки таких веществ:

• Воздух;
• Газообразные вещества неагрессивного характера;
• Воздух с наличием газовых примесей, не обеспечивающих снижения степени стойкости к коррозии металлов, задействованных в конструкции вентилятора;
• Воздух без примесей с взрывоопасными характеристиками.

Общепромышленные условия использования вентиляторов ВЦ 4-75-8:

• Умеренный климат;
• Температурные границы рабочего помещения -40°C…+40°C;
• Максимально допустимая температура перемещаемой смеси 80°С;
• Отсутствие в составе вещества липких примесей, волокон и ржавчины;
• Допустимое количество пылевых частиц в составе перемещаемого вещества до 0,1 г\м³.

Размещение корпуса вентилятора (вид со стороны всасывания)

Материалы для конструирования вентиляторов ВЦ 4-75 №8 (15/1500)

Возможности применения вентилятора зависят от типа материала, применяемого в его конструкции.

Подбор материала, согласно требованиям и характеристикам, выполняется в соответствии установленными требованиями по стандарту ТУ У 29.2-00909779-002-2009.

Различаются четыре типа вентиляторов, исходя из материала конструкции:

• Вентиляторы из углеродистой стали;
• Вентиляторы из нержавеющей стали;
• Вентиляторы из разнородных металлов;
• Вентиляторы из алюминиевых сплавов.

Вентилятор, изготовленный из углеродистой стали являются общепромышленными, и допускаются к применению с воздухом, в том числе с наличием примесей неагрессивного характера, не вызывающих быстрого появления коррозии, не имеющих в составе липких, твердых и волокнистых частиц.

Вентиляторы, сконструированные из алюминиевого сплава, также могут применяться в помещениях с рабочей средой, склонной снижать барьер защиты элементов вентилятора от воздействия коррозии. Данный тип вентилятора является взрывозащищенным. При этом, его применение не допускает наличия кроме коксового газа, оксиэтилена, оксипропилена, формальдегида, этилтри-хлор-этилена, этилена, винил-трихлор-селена, этилди-хлорсилена.

Вентилятор из нержавеющей стали – коррозиестойкий. Применяются для перемещения воздушных масс, в том числе с газовыми примесями в составе, которые оказывают негативного и агрессивного воздействия на такой вентилятор (при этом предоставляют возможность ускорения коррозии углеродистой стали).

Вентилятор из разнородных металлов является взрывозащищенным, и позволяет перемещать массы паров и газов, не содержащие загрязнений агрессивного характера. Перемещаемое вещество должно относиться к категории IIА или IIВ. Можно также применять такой вентилятор для перемещения других веществ и масс, не имеющих примесей взрывного характера  и не снижающих стойкости к коррозии такого материала, как углеродистая сталь.

Обозначение вентиляторов в зависимости от назначения и материалов проточной части

Направления использования вентиляторов ВЦ 4-75 №8 (15/1500)

• Системы кондиционирования;
• Системы вентиляции;
• Отопительные системы воздушного типа;
• Различные системы санитарного и производственного направления с перемещением воздуха и других газообразных веществ и смесей.

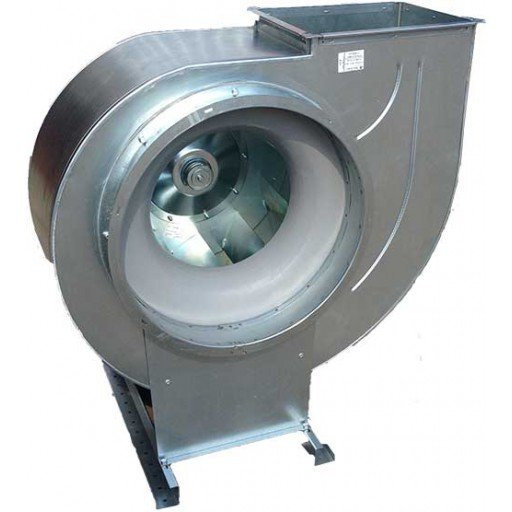

Конструкция и особенности работы вентилятора ВЦ 4-75 (15/1500)  типоразмера 8

Конструкция вентилятора состоит из таких основных частей:

• Электродвигатель;
• Спиралевидный корпус;
• Станина;
• Воздушный коллектор;
• Рабочее колесо.

Монтаж и крепление элементов вентилятора выполняется на его станине. Станина представляет собой сваренную конструкцию, с наличием отверстий для монтажа в своем основании. На станине также, при помощи вала, закрепляется электродвигатель вентилятора. Применяется асинхронный электродвигатель АИР160S4 мощностью 15 кВт. Можно устанавливать вентилятор как на фундаменте, так и с применением виброизоляторов, что позволит поддерживать работу вентилятора согласно требуемым параметрам относительно показателя вибрации (до  5 мм/с).

К вентилятору воздух подается через входной патрубок. В нем забор воздуха выполняет коллектор. Данный элемент конструкции имеет форму конуса.

Из коллектора воздух постепенно, в нужной мере, забирается лопатками рабочего колеса. Применяется рабочее колесо центробежного типа, которое, радиально вращаясь, направляет воздух в дальнейшее перемещение под давлением, на угол 90°. Колесо состоит из переднего и заднего дисков, которые соединены при помощи ступицы. Оснащение колеса выполнено 12-ю отогнутыми назад лопатками, которые позволяют забрать воздух и создать необходимое давление для его дальнейшего перемещения. Вращение колеса может выполняться как в левую, так и в правую сторону.

Регулирование подачи воздушной массы обеспечивается перемещением оси расположения коллектора в патрубке подачи воздуха.

После захвата лопатками колеса, воздух попадает в улитку – так называется спиралевидный корпус вентилятора. Выведение воздуха происходит через выхлопное отверстие корпуса. Корпус также предусматривает возможность своего поворота по вертикальной оси, чтобы в итоге воздух был выведен из корпуса в необходимом направлении.
