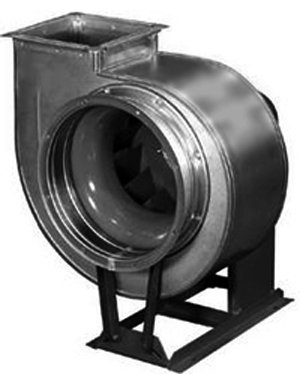

ВЦ 4-75-12,5 (11/1000)

Основные характеристики вентиляторов ВЦ 4-75 типоразмера №12,5 (11/1000)

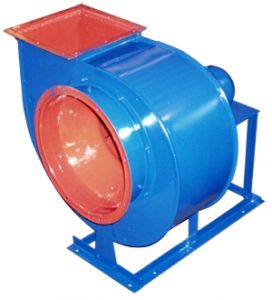

Радиальные вентиляторы низкого давления ВЦ 4-75 типоразмера 12,5 (11/1000) применяются для перекачивания воздушных и других газообразных масс в различных промышленных системах. Конструктивно относятся к исполнению 5.

В организации давления для направления воздуха в вентиляторах ВЦ 4-75-12,5 (11/1000) применяется центробежное рабочее колесо. Направление вращения рабочего колеса – возможно как в правую, так и в левую сторону. Всасывание воздуха (или смеси газов) выполняется односторонне. Перемещение воздуха по корпусу осуществляется в радиальном направлении.

В качестве устройства общепромышленного типа, регламентируется применение вентилятора в условиях умеренного климата, в рабочей среде с диапазоном температур от -40 до +40 °С.

Перемещаемое вентилятором газообразное вещество должно соответствовать таким показателям:

• Максимально допустимая температура перемещаемого вещества +80°С;
• Отсутствие в составе ржавых, липких, волоконных частиц;
• Максимальное допустимое количество примесей частиц пыли составляет 0,1 г\м³.

Вентиляторы могут конструироваться из различных материалов, вследствие чего устройство может обладать необходимыми свойствами, и применяться в работе с веществами того или иного характера, а также в отличительных от стандартных климатических условиях.

Выпускаются такие типы вентиляторов:

• Общепромышленные;
• Теплостойкие;
• Сейсмостойкие;
• Коррозионностойкие;
• Взрывозащищенные.

Существуют также исполнения вентиляторов, которые соответствуют нескольким характеристикам одновременно.

Размещение корпуса вентилятора (вид со стороны всасывания)

Материалы для конструирования вентиляторов ВЦ 4-75 №12,5 (11/1000)

Способы и направления применения вентилятора зависят от типа материала, из которого он сконструирован.

Все необходимые материалы и условия эксплуатации вентиляторов сверяются в соответствии с установленными требованиями согласно ТУ У 29.2-00909779-002-2009.

Выделяют такие типы материалов и полученные в итоге свойства и характеристики применения вентилятора:

• Углеродистая сталь – материал для конструирования вентиляторов общего назначения, которые работают в среде перемещения воздуха и других неагрессивных газо- и паровоздушных смесей. Перемещаемая смесь не должна снижать уровень стойкости к коррозии, а также содержать в составе твердых частиц, примесей пыли (до 100 мг/м³), а также волоконных частиц и липких веществ;
• Нержавеющая сталь – материал для конструирования коррозиестойких вентиляторов, которые могут использоваться для перемещения паровых и газовых смесей и веществ, не оказывающих агрессивного взаимодействия на  нержавеющую сталь, но при этом снижают степень коррозийной стойкости углеродистой стали;
• Алюминиевые сплавы – позволяют получить вентилятор взрывозащищенной конструкции, который применяется в сфере перемещения паровых и газовых веществ и смесей категорий IIА, IIВ, не вызывающих коррозии сплавов, с отсутствием в составе агрессивных загрязнений, а также веществ взрывного характера. Не применяются коксовый газ, оксиэтилен, оксипропилен, формальдегид, этилтри-хлор-этилен, этилен, винил-трихлор-селен, этилди-хлорсилен;
• Разнородные металлы (латунь, углеродистая сталь) – также позволяют получить взрывозащищенный вентилятор, который может работать с перемещением паровых и газовых смесей без агрессивных загрязнений, категорий IIА, IIВ, а также других смесей, которые не включают взрывных веществ и не вызывают ускоренного темпа коррозии углеродистой стали.

Обозначение вентиляторов в зависимости от назначения и материалов проточной части

Направления применения вентиляторов ВЦ 4-75 №12,5 (11/1000)

• Системы кондиционирования;
• Системы вентиляции;
• Воздушные системы отопления;
• Другие системы с перемещением газообразных и воздушных масс производственного и санитарного типа.

Конструкция и особенности работы вентилятора ВЦ 4-75-12,5 (11/1000)

Вентилятор данной модели состоит из таких основных элементов конструкции:

• Станина;
• Корпус;
• Рабочее колесо;
• Коллектор воздуха;
• Электродвигатель.

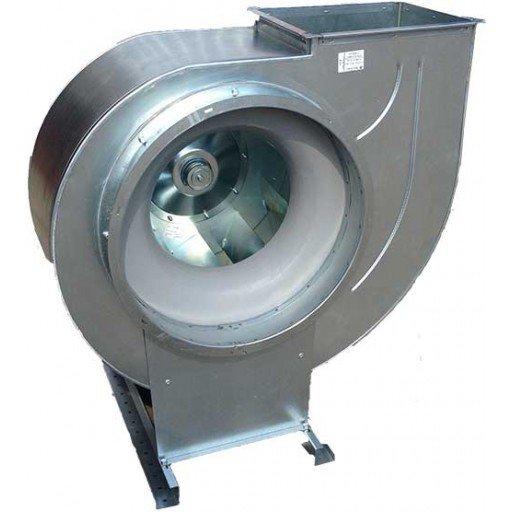

Корпус вентилятора имеет форму завитка, потому называется «улиткой». Особенность исполнения корпуса в том, что конструкция его является поворотной, что обеспечивает более удобное размещение и применение вентилятора.

Основа вентилятора – станина – удерживает на себе все элементы конструкции вентилятора – кожух, в котором размещено рабочее колесо, и рабочий электродвигатель. Общепромышленный вентилятор комплектуется асинхронным электродвигателем модели АИР160S6 мощностью 11 кВт. В случае применения вентилятора в более агрессивных условиях, допускается комплектация его двигателем взрывозащищенного типа.

Установка вентилятора на рабочую поверхность выполняется с применением монтажных отверстий на основании станины. Данные отверстия позволяют выполнить закрепление вентилятора двумя способами:

• На чистый фундамент;
• На виброизоляторы.

Подача воздуха выполняется через входной патрубок. В патрубке масса забирается при помощи коллектора, который имеет форму конуса. Из коллектора передача воздуха выполняется к рабочему колесу вентилятора.

Захват и дальнейшее перемещение воздуха обеспечивает центробежное рабочее колесо. Рабочее колесо оснащается 12 лопатками, которые загнуты назад. Конструктивно колесо состоит из двух частей – переднего и заднего диска, которые закреплены между собой при помощи ступицы. Колесо предоставляет возможность правостороннего и левостороннего вращения. Лопатки колеса вентилятора позволяют эффективно захватывать воздух и перемещать его в корпус. Воздух попадает в конструкцию корпуса  в радиальном направлении, под прямым углом.

Максимальный допустимый уровень вибрации вентилятора составляет 5 мм/с.

Регулирование необходимой подачи воздушной смеси из коллектора, выполняется при помощи осевого перемещения коллектора во входном патрубке.

После прохождения через рабочее колесо, захватываемый лопатками воздух под давлением перемещается в улитку вентилятора (его спиралевидный корпус). Выведение воздушной смеси из вентилятора выполняется через выхлопную часть корпуса.
