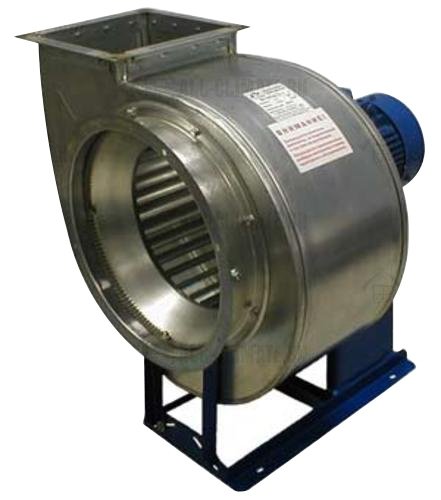

Взрывозащищенный вентилятор низкого давления ВЦ 4-70-10 (15,0/1000) ВЗ – эксплуатация и сферы применения

Благодаря взрывозащищенному исполнению, вентилятор данной модели применяется в установках и контурах, которые работают с газообразными веществами, имеющими в составе примеси элементов взрывоопасного и агрессивного характера.

Вентилятор ВЦ 4-70-10 (15,0/1000) ВЗ предназначен для применения в системах, которые работают с перемещением газообразных и газо-воздушных смесей с наличием взрывоопасных составляющих, которые относятся к категориям 1 и 2 групп Т1, Т2, Т3, исходя из «Правил устройств электроустановок» (ПУЭ). Также, согласно общим требованиям, рабочее газовое вещество не должно вызывать повышения воздействия коррозии на материалы, которые используются в конструкции вентилятора.

Направления и сферы применения данного вентилятора достаточно широкие. Актуальным на сегодня является применение вентилятора ВЦ 4-70-10 (15,0/1000) ВЗ в таких системах, которые установлены в помещениях с наличием взрывоопасных газов:

• Системы вентиляции;
• Системы кондиционирования;
• Производственные установки;
• Санитарно-производственные системы и установки;
• Технологические системы.

Конструирование вентилятора, с учетом его эксплуатационных характеристик, выполняется согласно стандарту ТУ У 29.2-00909779-001-2002.

Для изготовления вентилятора применяется сплав алюминия, который является стойким в применении с агрессивными веществами, способными к взрыву. Также вентилятор оснащается соответствующим электродвигателем с защитой, марки АИММ160М6 с показателем мощности 15,0 кВт и частотой оборотов вала 1000 об/мин.

Всасывание газовой смеси – одностороннее, при этом вращение рабочего колеса может быть как правосторонним, так и левосторонним.

Вентилятор сконструирован согласно схеме исполнения 1 – в общей конструкции присоединение применяемого электродвигателя выполняется при помощи вала.

Требования к условиям применения вентилятора ВЦ 4-70-10 (15,0/1000) ВЗ

Применение вентилятора возможно в климатических условиях категории и группы У3:

• Параметры температуры воздуха рабочего помещения -40…+40 °С;
• Температура перемещаемого вещества максимум 80 °С;
• Максимальное количество пылевых и волоконных примесей в составе газа 100 мг/м³.

Ограничения  к использованию вентилятора ВЦ 4-70-10 (15,0/1000) ВЗ:

• Не допустимым является применение данного устройства совместно с системами и оборудованием, которое может обеспечить нагрев перемещаемой взрывоопасной смеси до температуры, превышающей точку ее самовоспламенения;
• Исключается возможность применения вентилятора в установках, в которых рабочее вещество постоянно будет находиться под воздействием повышенного давления;
• Не допускается работа вентилятора со смесями, имеющими в составе примеси, которые могут взрываться;
• Исключается вероятность применения веществ, которые имеют в составе добавочный кислород;
• Не допускается применение вентилятора в работе со смесями газов, в составе которых имеются взрывоопасные пылевые частицы.

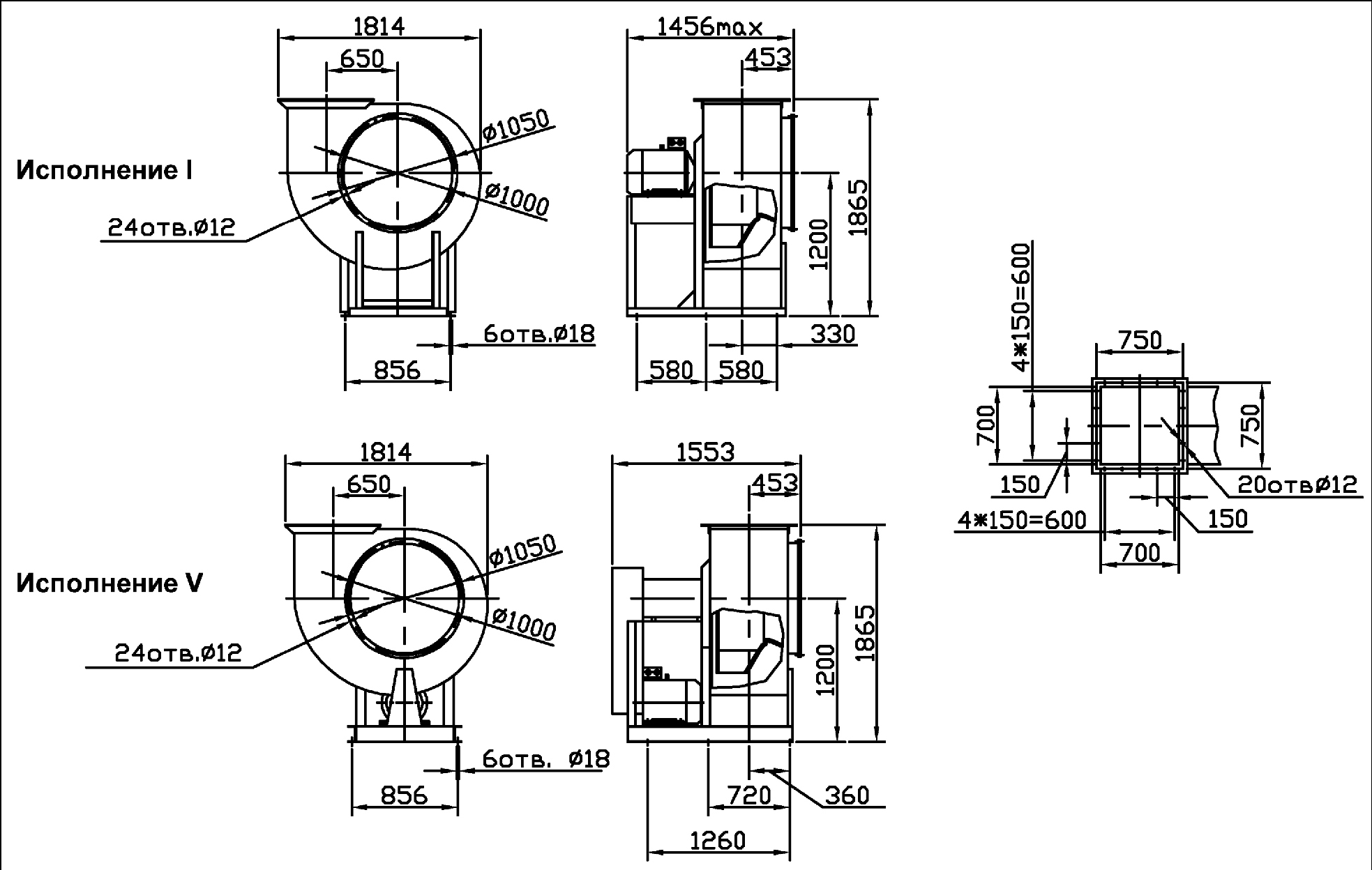

Схема установки корпуса вентилятора ВЦ 4-70-10 (15,0/1000) ВЗ

Указан вид со стороны всасывания смеси.

ПР – вентилятор с колесом правого вращения;

ЛЕВ – вентилятор с колесом левого вращения.

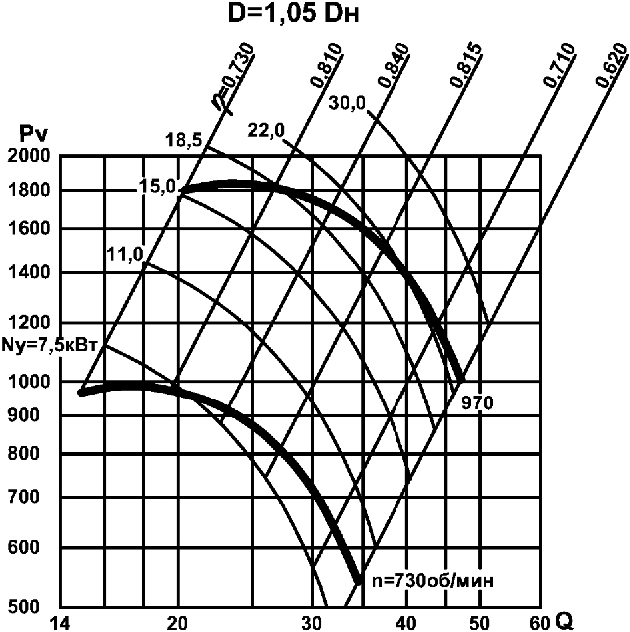

Особенности конструкции и функционирования вентилятора ВЦ 4-70-10 (15,0/1000) ВЗ

Основными элементами конструкции вентилятора являются:

• Станина;
• Электродвигатель;
• Спиралевидный корпус;
• Рабочее колесо;
• Коллектор.

Конструкция вентилятора состоит из взрывозащищенных алюминиевых сплавов. Также в качестве взрывозащищенного материала применяется нержавеющая сталь.

Рабочая смесь подается к вентилятору через присоединенный входной патрубок системы. В патрубке устанавливается коллектор. Коллектор можно перемещать по его оси, тем самым регулируя ширину перекрытия воздуховода, и меняя количество подачи газообразного вещества к рабочему колесу. Коллектор имеет конусообразную форму.

От коллектора смесь передается к рабочему колесу, которое вращается при возникновении сил центробежного характера. Конструкция колеса включает в себя передний и задний диски, соединенные ступицей. Захват воздуха и его дальнейшее перемещение в корпус под давлением обеспечивается при помощи 12 лопаток, которые размещены на колесе радиально. Лопатки отогнуты назад, что позволяет эффективно захватить перемещаемую массу, и под прямым углом в радиальном направлении вывести ее в корпус - улитку.

Из корпуса в системный канал рабочая смесь перемещается через выхлоп вентилятора.

С целью избегания процесса искрения, в конструкции вентилятора применяются латунные вставки. Это, несомненно, является важным  показателем при условии применения вентилятора в среде с наличием газов взрывоопасного характера.

Станина удерживает на себе корпус вентилятора, а также присоединяет электродвигатель посредством использования вала. Конструкция станины сварная. В основании также оборудованы отверстия, которые позволяют выполнить монтаж вентилятора на его рабочую поверхность, с применением виброизоляторов. В комплекте с вентилятором предоставляются 5 виброизоляторов типа ДО43. Применение их при установке вентилятора позволит сделать его использование более безопасным, в силу снижения общего уровня вибрации.
